Conoscenza del settore
Conteggio delle coppie e selezione del misuratore: perché sbagliare è costoso
Cavo di comunicazione urbana I sono specificati principalmente da due parametri: il numero di doppini intrecciati e la sezione del conduttore (AWG o mm²). In pratica, entrambi sono spesso sottospecificati durante la pianificazione della rete, portando a costosi ritiri o passaggi di cavi paralleli entro anni dall'installazione. Un cavo da 100 coppie installato per un blocco residenziale può sembrare sufficiente al momento della messa in servizio, ma poiché le implementazioni fibra-edificio spingono le apparecchiature di aggregazione VDSL2 e G. veloce più vicine agli utenti finali, la domanda di coppie attive nel segmento in rame dell'ultimo miglio può aumentare inaspettatamente con l'aggiunta di collegamenti di coppia e circuiti di backup.
Il calibro del conduttore influisce sia sulla resistenza del circuito che sul comportamento della diafonia. I conduttori più sottili (0,32 mm o 26 AWG) riducono il peso del cavo e lo spazio del condotto, ma aumentano la resistenza del circuito CC, che limita la portata effettiva delle tecnologie DSL, particolarmente significativa nelle aree in cui le distanze tra armadio e sede superano i 300 metri. I conduttori più spessi (0,5 mm o 0,6 mm) estendono la lunghezza utilizzabile del circuito e riducono la perdita di inserzione, rendendoli la scelta preferita per percorsi sotterranei più lunghi nelle reti di comunicazione suburbane. Per i cavi di alimentazione della dorsale che servono più punti di distribuzione, il diametro del conduttore di 0,5 mm è il minimo pratico per mantenere margini di trasmissione adeguati sull'intera gamma di frequenze utilizzata dalle moderne tecnologie a banda larga.
Anhui Zhishang Cable Tecnologia Co., Ltd. applica questa comprensione offrendo una gamma strutturata di conteggi di coppie, da cavi di distribuzione locale a 5 coppie fino a cavi trunk da 2.400 coppie, con opzioni di calibro abbinate alle tipiche distanze di campata e densità di servizio presenti nelle topologie di rete urbane e suburbane.
In che modo i materiali isolanti e di guaina determinano la durabilità sotterranea
L'ambiente sotterraneo impone stress chimici e meccanici sui cavi di comunicazione che sono raramente visibili finché non emergono guasti. Il pH del suolo, la salinità delle acque sotterranee, la presenza di idrocarburi derivanti dal deflusso stradale e i cicli di gelo-disgelo sono tutti fattori che attaccano la struttura dei cavi dall'esterno verso l'interno. cavo di comunicazione urbana s, il materiale della guaina esterna è la barriera principale e la scelta tra costruzioni in PE (polietilene), PVC e nastro in PE/acciaio a doppio rivestimento ha conseguenze a lungo termine che vanno ben oltre il costo iniziale.
Le guaine in polietilene ad alta densità (HDPE) offrono una resistenza superiore all'ingresso di umidità, agli acidi del terreno e alla degradazione microbica. L’HDPE non si plastifica nel tempo come fa il PVC, il che significa che mantiene le sue proprietà meccaniche originali anche dopo decenni di sepoltura: un vantaggio significativo dato che si prevede che i cavi di comunicazione urbana rimarranno in servizio dai 20 ai 40 anni senza scavi. Il PVC rimane comune nelle installazioni interne o semiprotette grazie al suo costo inferiore e alla terminazione più semplice, ma non è la scelta appropriata per i cavi interrati direttamente o instradati in condotti in ambienti con elevata umidità o esposizione chimica.
Per i cavi in aree con elevata attività di roditori o percorsi sotto strade e ferrovie dove il rischio di danni meccanici è elevato, sotto il rivestimento esterno viene aggiunto un ulteriore strato di armatura, in genere nastro di acciaio ondulato o filo di acciaio. Questa costruzione non rende di per sé il cavo impermeabile; altrettanto critiche sono la qualità e la continuità del composto d'allagamento che riempie gli interstizi tra le coppie. Un composto antiallagamento applicato in modo inadeguato lascia sacche d'aria che intrappolano l'umidità, che migra longitudinalmente lungo il cavo e provoca il degrado della resistenza dell'isolamento attraverso una lunga sezione del cavo a partire da un singolo punto di danneggiamento della guaina.

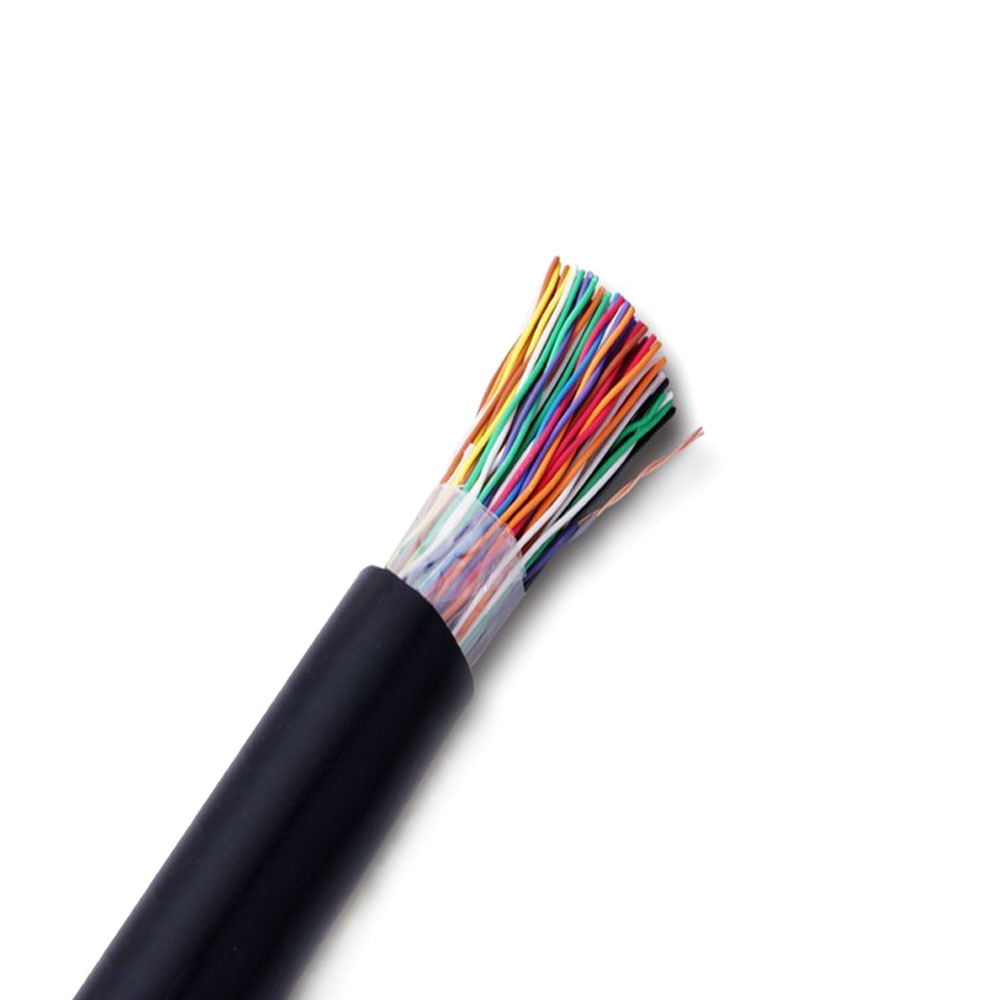

Confronto tra le comuni costruzioni di guaine sotterranee

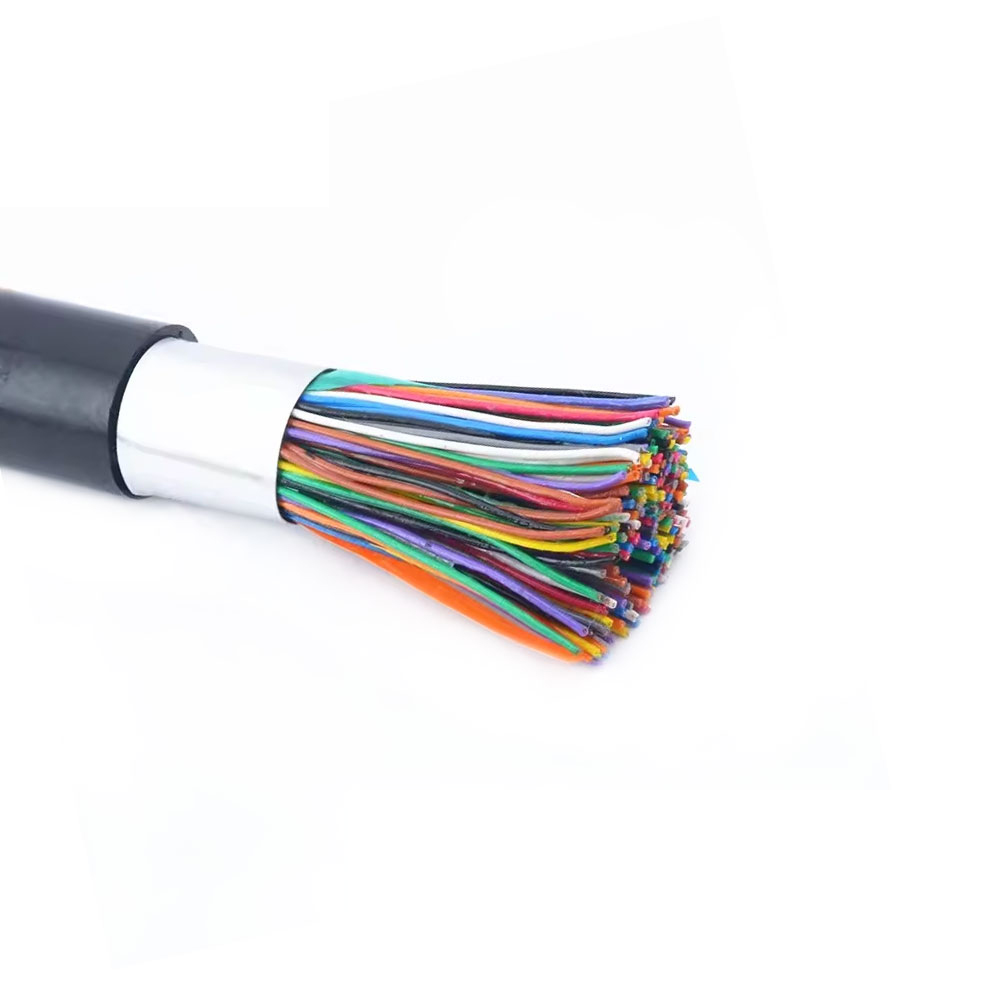

- Guaina singola in PE: Standard per installazione in condotta; buona resistenza all'umidità; non adatto per l'interramento diretto in terreni aggressivi senza protezione aggiuntiva.

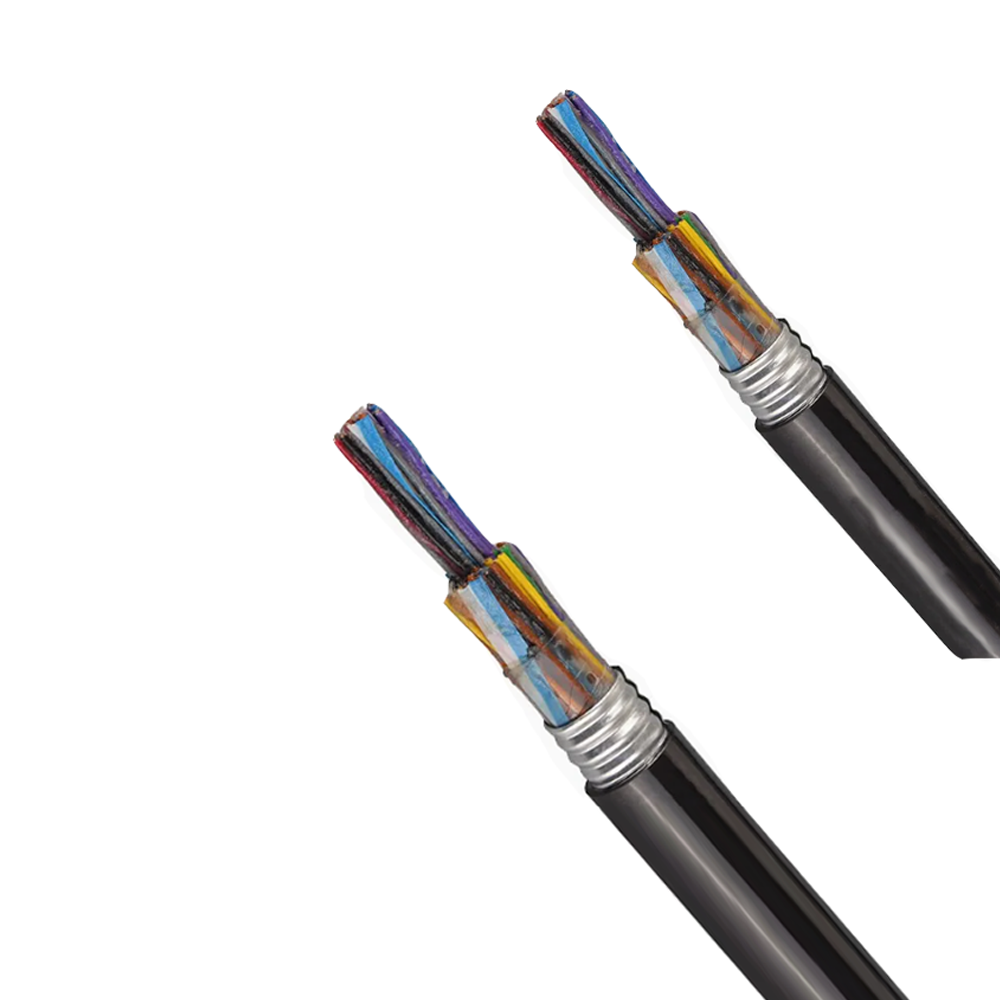

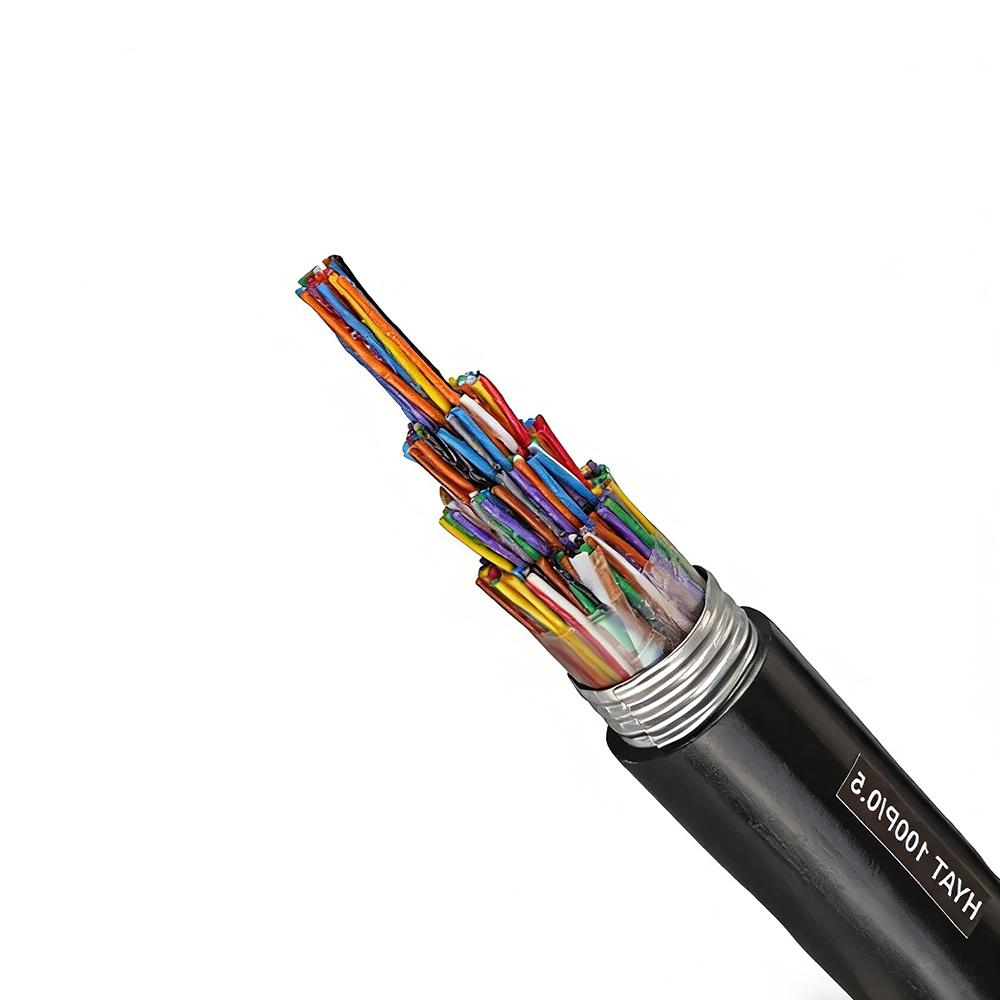

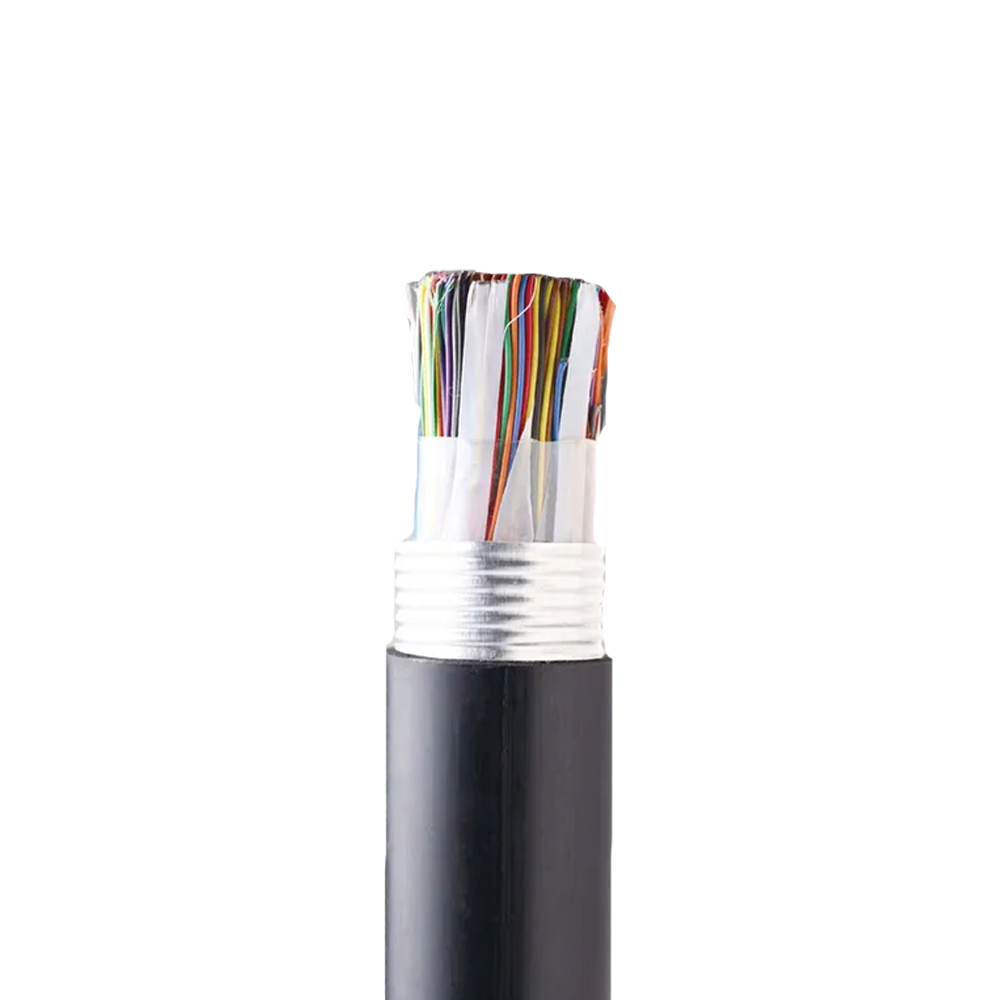

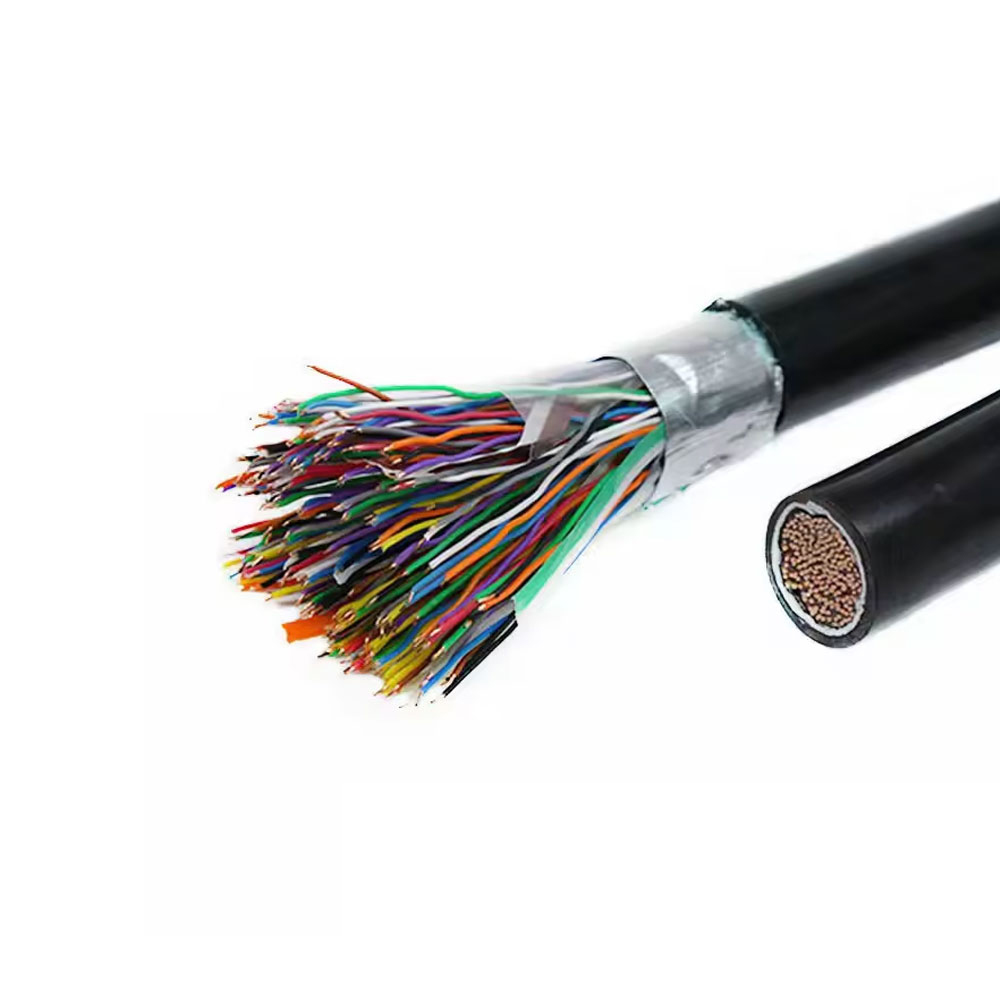

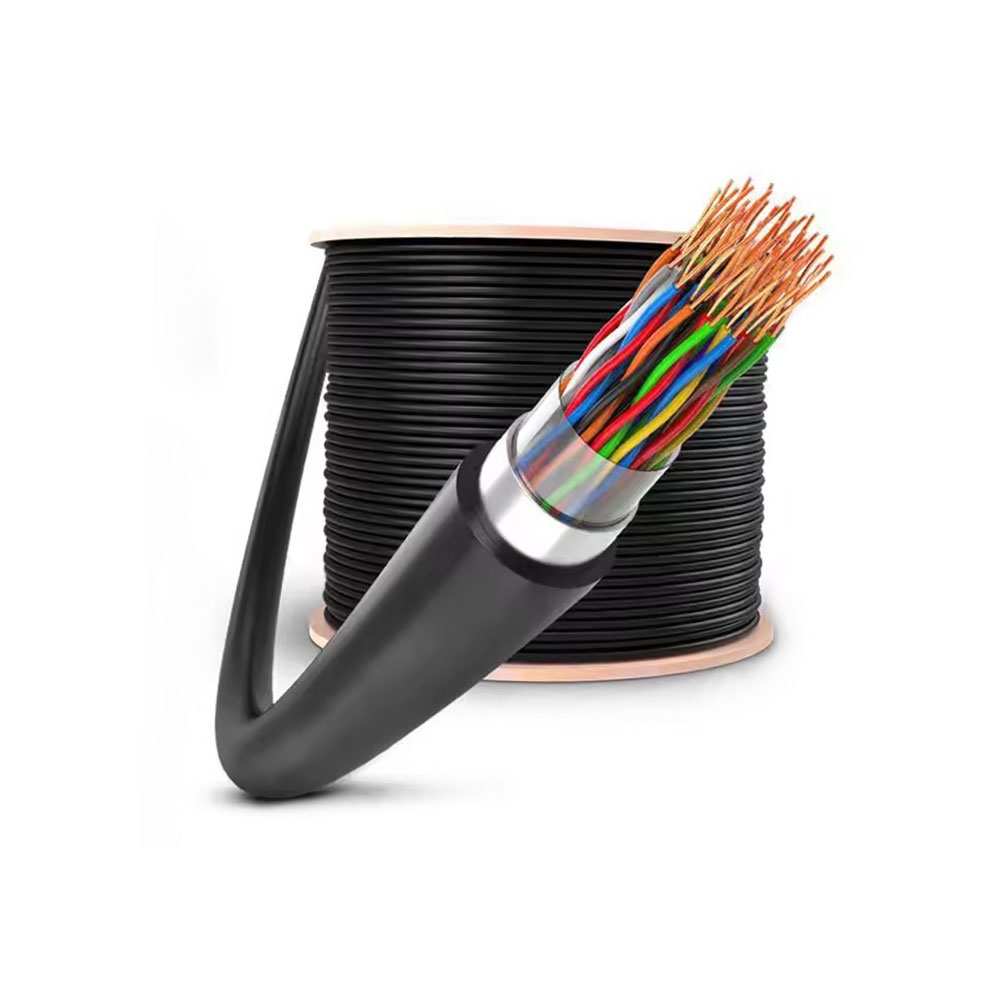

- Nastro in acciaio ondulato PE PE: Preferito per la sepoltura diretta; combina la protezione meccanica con la barriera contro l'umidità; aggiunge peso e riduce la flessibilità.

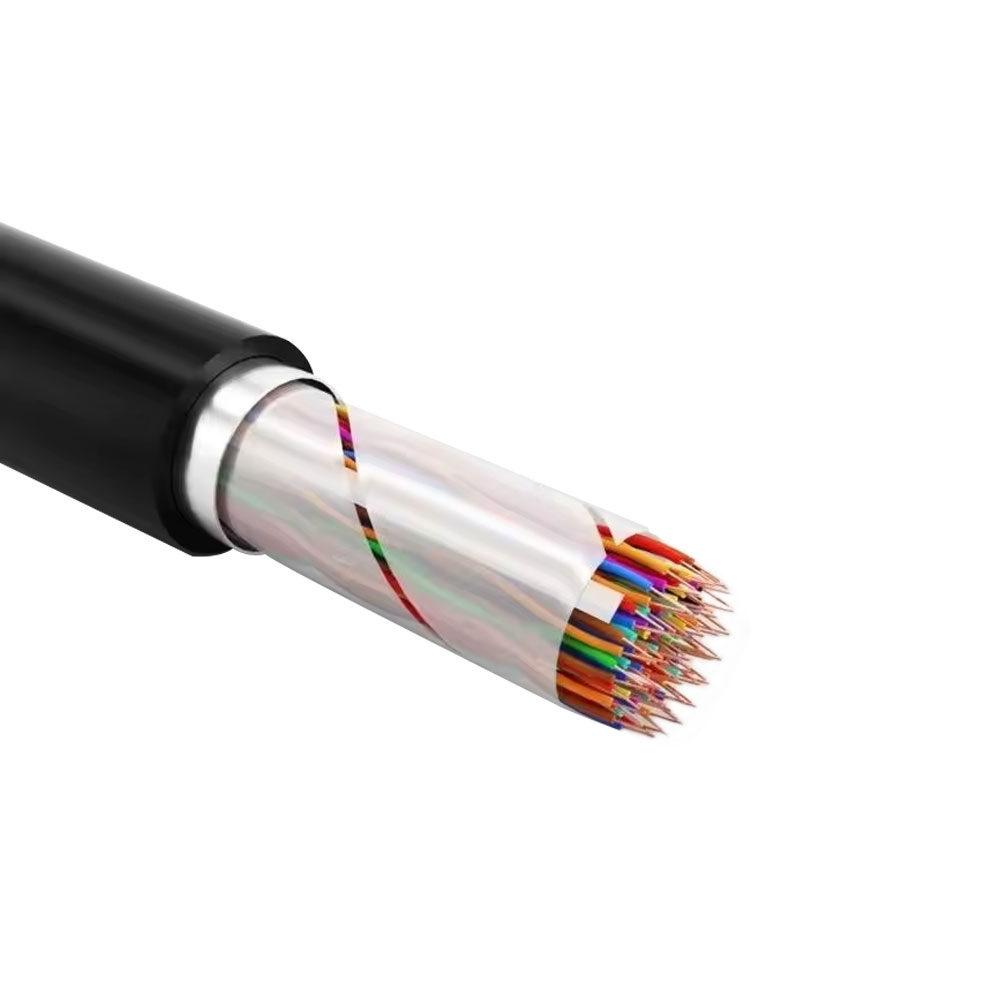

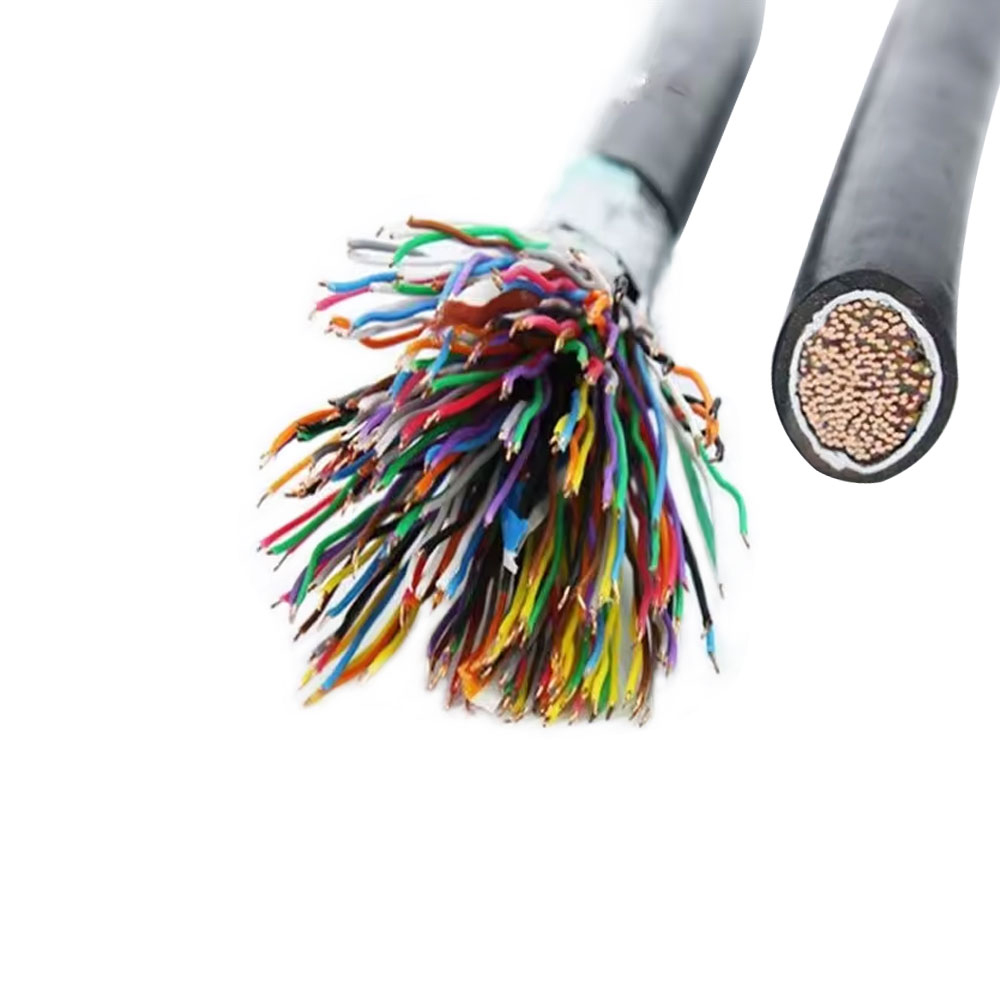

- Armatura in filo di acciaio PE: Utilizzato dove sono previsti carichi di trazione (terreno ripido, attacchi di ponti o montanti verticali); i singoli fili forniscono sia protezione che forza di trazione.
- Nucleo riempito di gel (allagato): Il composto allagante riempie tutti gli spazi aerei tra le coppie; essenziale per la resistenza all'umidità nel punto di giunzione e il blocco longitudinale dell'acqua.
Gestione della diafonia nei fasci di cavi urbani ad alta densità
Poiché una maggiore quantità di traffico a banda larga viene indirizzato su coppie di rame utilizzando la tecnologia vectoring e G.fast, il crosstalk, sia vicino all'estremità (NEXT) che lontano (FEXT), diventa un vincolo vincolante sul throughput ottenibile per coppia. I cavi di comunicazione urbana progettati e installati per il servizio POTS di livello vocale spesso mostrano livelli di diafonia accettabili alle frequenze audio ma limitano gravemente le prestazioni superiori a 10 MHz. Comprendere i meccanismi fisici alla base della diafonia aiuta a valutare se un impianto di cavi esistente può supportare gli aggiornamenti della banda larga o deve essere sostituito.
La diafonia tra coppie in un cavo multicoppia è determinata principalmente dalla precisione e dalla coerenza del passo di torsione (il numero di torsioni per unità di lunghezza) per ciascuna coppia. Ogni coppia di un cavo per comunicazioni urbane ben prodotto ha un passo di torsione unico e attentamente controllato per ridurre al minimo l'accoppiamento con le coppie adiacenti. Quando i passi di torsione sono incoerenti, a causa di variazioni di produzione o danni fisici durante l'installazione, lo squilibrio capacitivo e induttivo tra le coppie aumenta, aumentando il rumore di fondo attraverso l'intero fascio di cavi. Questo è il motivo per cui il controllo del processo del produttore di cavi durante la torsione non è semplicemente una casella di controllo della qualità ma ha un impatto diretto sulla capacità di banda larga della rete utilizzata.
Nelle implementazioni VDSL2 e G.fast vettorizzate, DSLAM o DPU (Distribution Point Unit) applica l'elaborazione attiva del segnale digitale per annullare la diafonia tra coppie nello stesso gruppo di leganti. Questa vettorizzazione funziona in modo efficace solo quando le caratteristiche di accoppiamento diafonia del cavo sono stabili e prevedibili, il che richiede una costruzione fisica coerente per tutta la lunghezza del cavo. I cavi con punti di giunzione che disturbano la geometria originale della coppia, o sezioni in cui le coppie sono state raggruppate in modo errato dopo una riparazione, creano anomalie di diafonia che degradano il guadagno di vettorizzazione e riducono il throughput per coppia nell'intero gruppo. Zhishang Cable mantiene rigorose tolleranze di passo e torsione ed esegue test di equilibrio elettrico su lotti di produzione per supportare questi impegnativi scenari di implementazione.
| Technology | Gamma di frequenza | Sensibilità alla diafonia | Requisiti del cavo |
|---|---|---|---|
| POT/ISDN | Fino a 4kHz | Basso | Passo di torsione standard |
| ADSL2 | Fino a 2,2 MHz | Moderato | Passo di torsione controllato per coppia |
| VDSL2 (vettorizzato) | Fino a 17/35 MHz | Alto | Test di bilanciamento della tolleranza del passo stretto |
| G.fast | Fino a 106/212 MHz | Molto alto | Costruzione premium, raggruppamento di leganti stabile |
Pianificazione dello spazio dei condotti e diametro dei cavi: un vincolo spesso ignorato fino a diventare un problema
Le infrastrutture di comunicazione urbana sono costruite per durare decenni, ma le reti di condotti – i condotti attraverso i quali vengono fatti passare i cavi – sono dimensionate in base alle ipotesi formulate al momento della costruzione. Quando questi condotti si riempiono, l’aggiunta di capacità richiede l’esecuzione di micro-trance per installare nuovi condotti (dirompenti e costosi in ambienti urbani pavimentati) o la sostituzione di cavi di grande diametro con alternative a densità più elevata. Per gli operatori di rete e i progettisti delle infrastrutture, capire in che modo il diametro esterno del cavo è correlato al rapporto di riempimento del condotto è uno strumento pratico per massimizzare la capacità futura senza sovraccaricare l’installazione iniziale.
La pratica standard di riempimento dei condotti limita l'area della sezione trasversale occupata al 40-50% dell'area interna del condotto per un singolo cavo e proporzionalmente meno quando più cavi condividono un condotto. Questo margine non è uno spreco: tiene conto delle forze di flessione richieste durante la trazione, della dilatazione termica del cavo nel corso della sua vita utile e dello spazio necessario se il cavo dovesse mai essere sostituito senza scavare l'intero percorso. Un cavo con un diametro esterno maggiore solo del 10% rispetto a quello previsto può ridurre la capacità residua teorica di un condotto significativamente superiore al 10%, poiché il vincolo è l'area (proporzionale al diametro quadrato) e non la dimensione lineare.
Il passaggio dai tradizionali cavi PILS (isolati in carta) ai moderni cavi isolati in PE con nuclei riempiti ha già ridotto sostanzialmente i diametri dei cavi per un numero di coppie equivalente. Un'ulteriore riduzione del diametro è ottenibile utilizzando una geometria del nucleo più stretta, spessori delle pareti isolanti più sottili conformi agli standard attuali e strutture ottimizzate del nastro legante o dello schermo. Per i progettisti di rete che lavorano con infrastrutture di condotti vincolati, la specifica di cavi di produttori come Anhui Zhishang Cable Technology Co., Ltd. che pubblica dati dimensionali dettagliati e offre varianti di costruzione compatta consente calcoli accurati di riempimento del condotto prima dell'approvvigionamento dei cavi, anziché scoprire una mancata corrispondenza durante l'installazione.
