Come si degrada l'integrità del segnale nei cavi per computer ad alta velocità e quali parametri di costruzione la controllano

Ad alte prestazioni cavi informatici operando a velocità dati multi-gigabit, l'integrità del segnale non è una singola proprietà misurabile ma il risultato aggregato di quattro meccanismi di degrado interdipendenti: attenuazione, riflessione, diafonia e conversione della modalità, ciascuno dei quali è controllato da specifici parametri di costruzione in fase di produzione. Comprendere l'origine di ciascun meccanismo consente agli ingegneri di identificare quali attributi di costruzione del cavo contano veramente per una velocità dati specifica e quali sono distinzioni di marketing prive di significato funzionale alla frequenza target.

L'attenuazione aumenta con la frequenza a causa dell'effetto pelle nei conduttori e della perdita dielettrica nell'isolamento, come descritto dalle specifiche sulla perdita di inserzione del cavo. A 10 Gbps (circa 5 GHz di frequenza Nyquist per il segnale NRZ), la perdita di inserzione su un cavo da 1 metro è dominata dalla perdita dielettrica se non viene utilizzato l'isolamento in polietilene espanso: il PE solido ha una tangente di perdita di circa 0,0002, mentre il PVC ha una tangente di perdita 250 volte superiore. Per i cavi destinati a funzionare a 25 Gbps o superiore, la percentuale di schiuma del dielettrico isolante diventa un parametro di produzione critico: ogni aumento del 10% della frazione di vuoti di schiuma riduce la costante dielettrica effettiva di circa 0,08 e riduce proporzionalmente la tangente di perdita, estendendo in modo significativo la lunghezza del cavo utilizzabile a una determinata velocità dati.

Le riflessioni si verificano nelle discontinuità dell'impedenza, ovvero in qualsiasi punto lungo il cavo in cui l'impedenza caratteristica si discosta dal suo valore nominale. La principale fonte di variazione dell'impedenza nella produzione è l'eccentricità dell'isolamento: se la parete isolante è più spessa su un lato del conduttore rispetto all'altro, l'impedenza caratteristica locale varia mentre la coppia di conduttori ruota attraverso la sua torsione. Ciò produce una variazione periodica dell'impedenza alla frequenza di avvolgimento, che genera picchi di perdita di ritorno strutturale a frequenze specifiche corrispondenti alle armoniche della lunghezza di avvolgimento. Un cavo con una lunghezza di avvolgimento di 15 mm produce una risonanza strutturale di perdita di ritorno a circa 10 GHz, direttamente nella banda operativa delle applicazioni 10GBase-T e PCIe Gen 4. Il controllo dell'eccentricità dell'isolamento al di sotto del ±5% dello spessore nominale della parete, attraverso la progettazione precisa dello stampo e la stabilizzazione della pressione di fusione nel processo di estrusione, è la contromisura di produzione contro la perdita di ritorno strutturale.

Generazioni di cavi USB e modifiche tecniche richieste a ogni incremento delle prestazioni

Ogni generazione USB ha richiesto cambiamenti fondamentali nella costruzione dei cavi, non solo tolleranze più strette sullo stesso design. La progressione da USB 2.0 a USB4 rappresenta un aumento di 1.000 volte della velocità dei dati (da 480Mbps a 40 Gbps) e le strutture dei cavi richieste a ciascuna estremità di questa gamma non condividono quasi nessuna caratteristica di progettazione in comune oltre al materiale del conduttore.

Merita particolare attenzione il limite di lunghezza passiva per i cavi USB4 Gen 3×2 (40 Gbps). Il limite passivo di 0,8 metri non è una specifica di sicurezza ma un limite di integrità del segnale: oltre questa lunghezza, la perdita di inserzione e la distorsione tra coppie si accumulano a un livello che supera la capacità di equalizzazione del ricevitore. I produttori di cavi che estendono la portata passiva oltre 0,8 metri a 40 Gbps devono incorporare re-timer attivi o circuiti integrati di equalizzazione lineare all'interno del gruppo del cavo, in genere in uno o entrambi gli alloggiamenti dei connettori, che compensino l'attenuazione dipendente dalla frequenza del cavo. Questi elementi attivi aggiungono costi, richiedono energia (prelevata dal bus di alimentazione USB), generano calore che deve essere dissipato all'interno dell'alloggiamento del connettore e introducono latenza. Un cavo etichettato "USB4 40 Gbps 2 metri" che non rivela i suoi componenti attivi o non assorbe energia da VBUS quando è collegato dovrebbe essere visto con scetticismo, poiché le prestazioni passive di 40 Gbps a 2 metri non sono ottenibili con nessuna combinazione di conduttori e materiali isolanti attualmente disponibile.

Distorsione intra-coppia e inter-coppia: perché gli errori di temporizzazione nelle coppie differenziali limitano la velocità dati massima

Lo skew è la differenza temporale tra i segnali che dovrebbero arrivare simultaneamente e ad alte prestazioni cavi informatici si manifesta a due livelli: all'interno di una coppia differenziale (asimmetria intra-coppia) e tra coppie diverse (asimmetria inter-coppia). Entrambi i tipi degradano l'integrità del segnale, ma attraverso meccanismi diversi e ciascuno è controllato da parametri di produzione diversi.

Lo skew intra-coppia - la differenza nel ritardo di propagazione tra i conduttori " " e "-" di una singola coppia differenziale - deriva principalmente dall'asimmetria geometrica tra i due conduttori. Se un conduttore di una coppia ha un diametro leggermente maggiore, una parete isolante leggermente più spessa o è posizionato sistematicamente più vicino al centro del cavo rispetto al suo partner, sperimenta una velocità di propagazione leggermente diversa rispetto al suo partner. La velocità di propagazione in un cavo è v = c/√(εeff), dove εeff è la costante dielettrica effettiva dell'isolamento che circonda il conduttore: qualsiasi asimmetria nell'ambiente dielettrico tra i due conduttori di una coppia produce una differenza di velocità di propagazione e quindi un disallineamento all'interno della coppia. A 40 Gbps (UI da 25 ps per la segnalazione NRZ), anche 1 ps/m di disallineamento intra-coppia accumulato su un cavo da 1 metro occupa il 4% dell'intervallo unitario, lasciando pochissimo margine al clock del ricevitore e al circuito di recupero dati per campionare correttamente il data eye in entrata. La specifica USB4 Gen 3×2 limita l'inclinazione intra-coppia a 3 ps/m, che richiede una corrispondenza del diametro del conduttore entro ±0,5% e un'eccentricità della parete isolante inferiore a ±3% sull'intera lunghezza del cavo.

Il disallineamento tra coppie, ovvero la differenza del ritardo di propagazione tra coppie separate che trasportano segnali correlati, diventa fondamentale nei protocolli che utilizzano più corsie in parallelo, come PCIe, HDMI 2.1 e DisplayPort 2.0. In questi protocolli, una parola di dati a più corsie viene suddivisa in coppie e il chip ricevente deve allineare tutte le corsie per ricostruire i dati originali. Il ricevitore utilizza un circuito di compensazione del disallineamento da corsia a corsia per compensare il disallineamento tra coppie, ma questa compensazione ha un intervallo finito, in genere 20-64 UI per ricevitori PCIe Gen 5. Se la distorsione tra le coppie nel gruppo del cavo supera l'intervallo di compensazione del ricevitore, il collegamento non può essere stabilito, anche se ogni singola corsia ha una qualità del segnale accettabile. Il disallineamento tra coppie viene controllato principalmente facendo corrispondere la lunghezza elettrica di tutte le coppie di dati all'interno del cavo, garantendo che ciascuna coppia abbia la stessa costante dielettrica effettiva e la stessa lunghezza del percorso fisico. Ciò si ottiene attraverso lunghezze di avvolgimento corrispondenti, costante dielettrica di isolamento corrispondente su tutte le coppie (che richiede una viscosità costante del composto isolante durante l'estrusione) e instradamento delle coppie con lunghezza corrispondente all'interno del gruppo di cavi.

Tecnologia dei cavi ottici attivi: quando e perché i cavi per computer in rame raggiungono i loro limiti fisici

I cavi per computer ad alte prestazioni basati su rame si trovano ad affrontare una limitazione fisica fondamentale: all'aumentare della velocità dei dati, l'effetto pelle e la perdita dielettrica aumentano proporzionalmente, riducendo la lunghezza massima del cavo passivo che può supportare una determinata velocità dei dati. Per 100 Gbps e oltre, questa limitazione diventa un vincolo pratico per le lunghezze dei cavi relative al cablaggio dei rack del data center (3–5 metri) e alle connessioni tra rack (10–30 metri). I cavi ottici attivi (AOC), che utilizzano interfacce elettriche in rame standard su entrambe le estremità ma convertono il segnale in ottico all'interno dell'alloggiamento del connettore per la trasmissione su fibra ottica, aggirano questa limitazione utilizzando un mezzo di trasmissione (luce in fibra) con attenuazione trascurabile per metro alle distanze dei data center.

La conversione da ottico a elettrico in un AOC avviene nel circuito integrato del driver VCSEL (laser a emissione di superficie a cavità verticale) nel connettore di trasmissione e nel fotorilevatore nel connettore di ricezione. Il cavo in rame tra la porta dell'apparecchiatura e il driver VCSEL è in genere inferiore a 10–15 mm, sufficientemente corto da rendere trascurabili le perdite di rame indipendentemente dalla velocità dei dati. Questa architettura consente agli AOC di presentare un'interfaccia elettrica standard (SFP, QSFP28, QSFP-DD o altri fattori di forma) all'apparecchiatura host estendendo in modo trasparente la lunghezza effettiva del collegamento a 50-100 metri o oltre, a seconda del tipo di fibra e della lunghezza d'onda ottica. Dal punto di vista dell'apparecchiatura host, l'AOC è indistinguibile da un cavo passivo in rame ad attacco diretto (DAC): non sono richieste configurazioni di driver o modifiche al livello di collegamento.

I compromessi che governano la scelta tra DAC passivo in rame, cavo in rame attivo e AOC nelle applicazioni del data center sono riassunti in tre dimensioni chiave:

• Intervallo di lunghezza: Il DAC passivo in rame è ottimale per 0–3 metri a 100 Gbps e 0–1 metro a 400 Gbps. I cavi in ​​rame attivi estendono la portata passiva a 5–7 metri a 100 Gbps. AOC supporta distanze da 1 a 100 metri (e fino a 300 metri con fibra monomodale), rendendola l'unica opzione praticabile per connessioni cross-aisle e inter-rack a 400 Gbps e superiori.
• Consumo energetico: Il DAC passivo in rame non consuma energia nel gruppo cavi stesso (solo nel ricetrasmettitore). Il rame attivo consuma 0,5–1,5 W per estremità nell'elettronica integrata nel cavo. AOC consuma 1,0–3,0 W per estremità nei circuiti del driver VCSEL e del fotorilevatore. In un data center con 10.000 collegamenti attivi, la differenza di potenza tra DAC passivo e AOC può rappresentare 20-30 kW di carico termico aggiuntivo che richiede capacità di raffreddamento.
• Riparabilità e flessibilità: Il DAC passivo in rame può essere riterminato sul campo se un connettore è danneggiato; il cavo stesso non ha componenti che possano guastarsi indipendentemente da danni fisici. I gruppi AOC non sono riparabili: un VCSEL, un IC driver o una giunzione in fibra guasta richiede la sostituzione dell'intero gruppo cavo. I cavi AOC sono anche più vulnerabili alle violazioni del raggio di curvatura rispetto ai cavi in ​​rame, poiché i limiti del raggio di curvatura della fibra (tipicamente 30 mm per la fibra multimodale OM3/OM4) sono più severi di quelli dei cavi per computer in rame.

Specifiche dei cavi PCIe dalla terza alla sesta generazione: cosa cambia tra le generazioni e perché

PCI Express si è evoluto attraverso sei generazioni con velocità dati raddoppiando ad ogni passaggio e ogni transizione generazionale ha richiesto modifiche alla costruzione del cavo per mantenere l'integrità del segnale entro il margine di conformità delle specifiche. A differenza dei cavi di rete in cui il cavo è il mezzo di trasmissione principale del segnale, i cavi PCIe collegano slot di espansione o schede aggiuntive in cui il cavo è un segmento di un canale più lungo che include tracce PCB, connettori e vie, rendendo il budget per la perdita di inserzione del cavo solo una frazione del budget totale del canale.

PCIe Gen 3 (8 GT/s per corsia) specificava un limite di perdita di inserzione totale del canale di 20 dB a 4 GHz (la frequenza Nyquist per il segnale NRZ da 8 GT/s). Per un segmento di cavo all'interno di questo canale, un'allocazione pratica è di 8–10 dB, consentendo lunghezze di cavo di 1–2 metri con una struttura a doppino intrecciato ben progettata con schermatura a foglio utilizzando un solido isolamento in PE. Lo schema di codifica (128b/130b) introdotto nella Gen 3 ha migliorato l'efficienza della codifica ma non ha modificato la frequenza Nyquist rispetto alla velocità di linea.

PCIe Gen 4 (16 GT/s) ha raddoppiato la frequenza Nyquist a 8 GHz, raddoppiando all'incirca la perdita di inserzione per la stessa lunghezza del cavo perché sono aumentate sia la perdita per effetto pelle del conduttore (proporzionale a √f) che la perdita dielettrica (proporzionale a f). Per mantenere la perdita di inserzione del segmento di cavo entro l'allocazione ridotta, l'isolamento in PE espanso è diventato effettivamente obbligatorio per i cavi più lunghi di 0,5 metri di generazione 4, poiché il PE solido produce una perdita di inserzione superiore del 15-20% a 8 GHz rispetto a una costruzione equivalente in PE espanso. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) ha spinto i requisiti di perdita di inserzione dei cavi al punto che PCIe SIG ha rilasciato OCuLink e PCIe Cable Specifiche v2.0 definendo i requisiti dei cavi attivi, riconoscendo che le lunghezze dei cavi passivi superiori a 1 metro a 32 GT/s richiedono un condizionamento del segnale integrato per mantenere la conformità.

PCIe Gen 6 ha introdotto la codifica PAM4 (modulazione di ampiezza dell'impulso a 4 livelli) al posto di NRZ, che ha dimezzato la frequenza Nyquist richiesta per una determinata velocità dati (64 GT/s con PAM4 ha lo stesso Nyquist a 16 GHz di 32 GT/s NRZ). Questa modifica di codifica ha parzialmente alleviato i requisiti di perdita di inserzione del cavo, ma ha introdotto requisiti di linearità: PAM4 utilizza quattro livelli di segnale invece di due e la non linearità nella risposta in frequenza del cavo fa sì che le altezze degli occhi a diversi livelli di segnale siano disuguali, riducendo il margine di rumore per le aperture degli occhi interni. I cavi per computer ad alte prestazioni per PCIe Gen 6 devono quindi soddisfare non solo i limiti di perdita di inserzione ma anche i limiti sulla variazione del ritardo di gruppo (la dipendenza dalla frequenza della velocità di propagazione del segnale), che introduce una distorsione ampiezza-fase che influisce in modo sproporzionato sulle prestazioni PAM4.

Opzioni di materiali conduttori per cavi per computer ad alta velocità: alluminio rivestito in rame e rame argentato a confronto

Il materiale conduttore in un cavo per computer ad alte prestazioni è una specifica più sfumata di quanto sembri. Il rame è la base universale, ma due costruzioni di conduttori modificati – alluminio rivestito in rame (CCA) e rame argentato (SPC) – vengono utilizzate in contesti specifici e i loro compromessi in termini di prestazioni sono poco compresi nella pratica generale degli appalti.

Alluminio rivestito in rame (CCA)

I conduttori CCA sono costituiti da un nucleo in alluminio rivestito da un sottile strato esterno di rame. Lo spessore dello strato di rame è tipicamente pari al 10-15% del raggio del conduttore. Il CCA offre una significativa riduzione di peso e costi rispetto al rame solido: la densità dell'alluminio è di 2,7 g/cm³ contro 8,9 g/cm³ del rame, quindi i conduttori CCA sono circa il 40–45% più leggeri per unità di lunghezza. Alle alte frequenze, dove l'effetto pelle confina la corrente sulla superficie del conduttore, il CCA si comporta essenzialmente in modo identico al rame solido: la profondità della pelle a 1 GHz nel rame è di circa 2 μm, che è molto più sottile dello spessore del rivestimento in rame nei conduttori CCA pratici. Per questo motivo il CCA è tecnicamente accettabile per i conduttori di segnale ad alta frequenza in cui la densità di corrente è concentrata nello strato di rivestimento in rame. La limitazione del CCA si presenta nelle applicazioni CC e a bassa frequenza in cui la corrente penetra attraverso l'intera sezione trasversale del conduttore: la conduttività dell'alluminio è circa il 61% di quella del rame, quindi i conduttori CCA hanno una resistenza CC significativamente più elevata rispetto al rame solido dello stesso diametro. Per i conduttori di alimentazione all'interno di un cavo per computer (USB VBUS, alimentazione ausiliaria PCIe), una maggiore resistenza CC significa una maggiore caduta di tensione e un riscaldamento I²R più elevato alla corrente nominale, rendendo preferibile il rame solido per i conduttori di alimentazione nello stesso cavo dove i conduttori dati CCA possono essere accettabili.

Rame argentato (SPC)

L'argento ha una conduttività leggermente superiore rispetto al rame (6,30 × 10⁷ S/m contro 5,96 × 10⁷ S/m) e le sue caratteristiche superficiali superiori (l'ossido d'argento è conduttivo, a differenza dell'ossido di rame) rendono la placcatura d'argento vantaggiosa a frequenze molto elevate dove la corrente scorre in uno strato superficiale estremamente sottile. Il principale vantaggio pratico della placcatura in argento nei cavi per computer ad alta frequenza non è il miglioramento marginale della conduttività ma la prevenzione della formazione di ossido di rame sulla superficie del conduttore. L'ossido di rame è un semiconduttore con conduttività molto inferiore rispetto al rame metallico; man mano che l'ossidazione della superficie del conduttore progredisce, la resistenza effettiva della profondità della pelle aumenta al di sopra del valore previsto dalla conduttività del rame, causando una perdita di inserzione maggiore di quella specificata per il cavo. La placcatura in argento, fornendo uno strato superficiale resistente all'ossidazione, mantiene la resistenza superficiale del conduttore al valore di progetto per tutta la vita utile del cavo. Questo vantaggio è particolarmente significativo nei cavi conservati per lunghi periodi prima dell'uso o utilizzati in ambienti umidi o leggermente corrosivi. Per i cavi utilizzati immediatamente dopo la produzione in ambienti puliti, la differenza tra conduttori in rame nudo e argentati è misurabile ma generalmente piccola rispetto al limite specificato della perdita di inserzione.

Come dovrebbero essere scritte le specifiche dei cavi per computer OEM per prevenire carenze prestazionali nella produzione

Le specifiche personalizzate dei cavi per computer OEM che si concentrano esclusivamente sui parametri elettrici (impedenza, perdita di inserzione, diafonia) senza specificare gli attributi costruttivi sottostanti che producono tali parametri creano un problema di verifica: un cavo può soddisfare le specifiche elettriche misurate su un lotto campione utilizzando scelte costruttive che produrranno prestazioni fuori specifica in diverse condizioni di produzione o dopo l'invecchiamento. Una solida specifica OEM definisce sia i parametri misurabili delle prestazioni elettriche che i vincoli di costruzione che garantiscono che tali parametri siano mantenuti attraverso i lotti di produzione e per tutta la durata di servizio.

I seguenti parametri di costruzione dovrebbero essere specificati esplicitamente nelle specifiche OEM di un cavo per computer ad alte prestazioni, anziché essere lasciati alla discrezione del produttore:

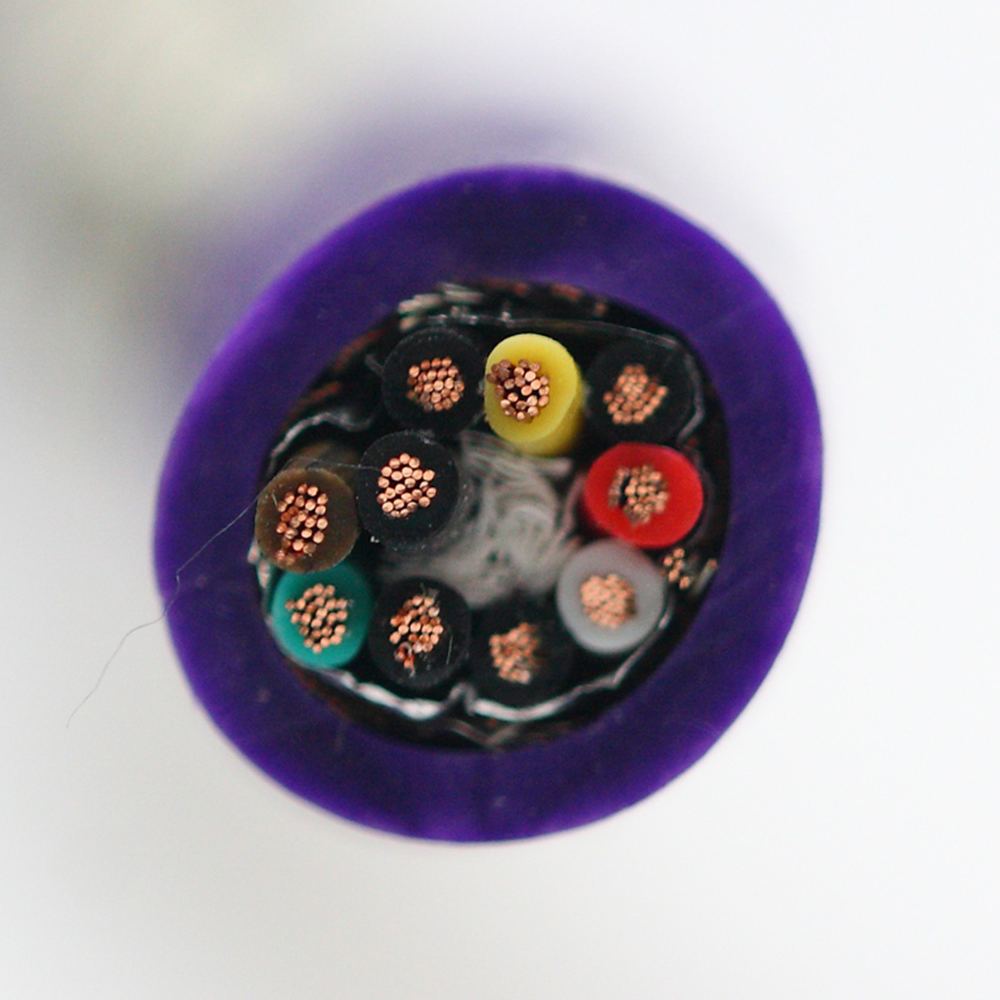

• Materiale conduttore e classe di cordatura: Specificare il rame solido o intrecciato, rame nudo o rame argentato o CCA e la classe di cordatura (IEC 60228 Classe 2, 5 o 6) separatamente per i conduttori di segnale e di alimentazione all'interno dello stesso cavo. Una specifica che dice solo "conduttore da 28 AWG" lascia il produttore libero di utilizzare CCA per conduttori di alimentazione e rame solido per conduttori di segnale - o viceversa - senza divulgazione.
• Materiale isolante e percentuale di schiuma (se schiumata): Specificare il tipo di polimero isolante (PE solido, PE espanso con percentuale di schiuma minima, FEP o PTFE) anziché solo lo spessore nominale della parete. Due cavi con lo stesso spessore della parete isolante ma diverse costanti dielettriche (PE solido o PE espanso) avranno impedenze caratteristiche diverse e valori di perdita di inserzione diversi ad alta frequenza.
• Intervallo e tolleranza della lunghezza di avvolgimento della torsione: Specificare la lunghezza di avvolgimento nominale e la deviazione massima consentita per ciascuna coppia differenziale. La lunghezza della posa controlla direttamente la frequenza di picco della perdita di ritorno strutturale e il bilanciamento della coppia; la variazione incontrollata della lunghezza di posa produce una variazione di impedenza da lotto a lotto che può essere difficile da diagnosticare senza test di riflettometria nel dominio del tempo.

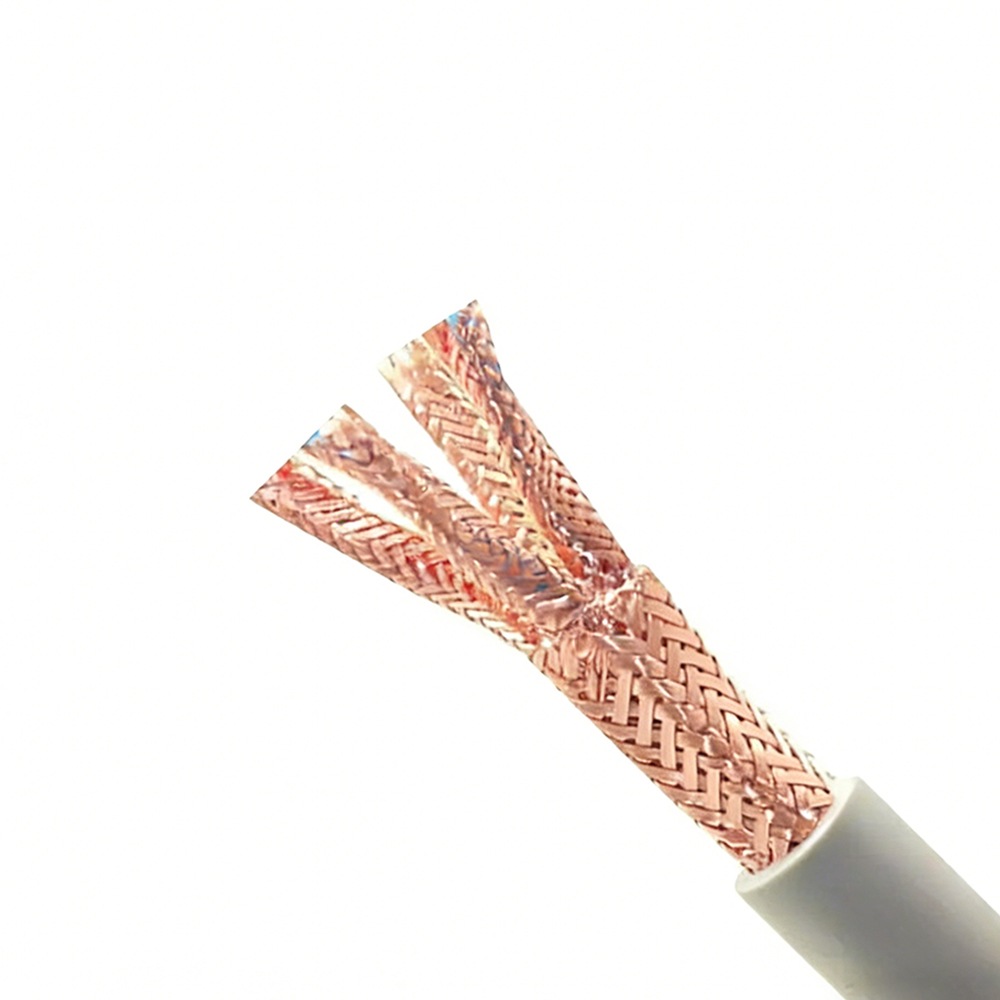

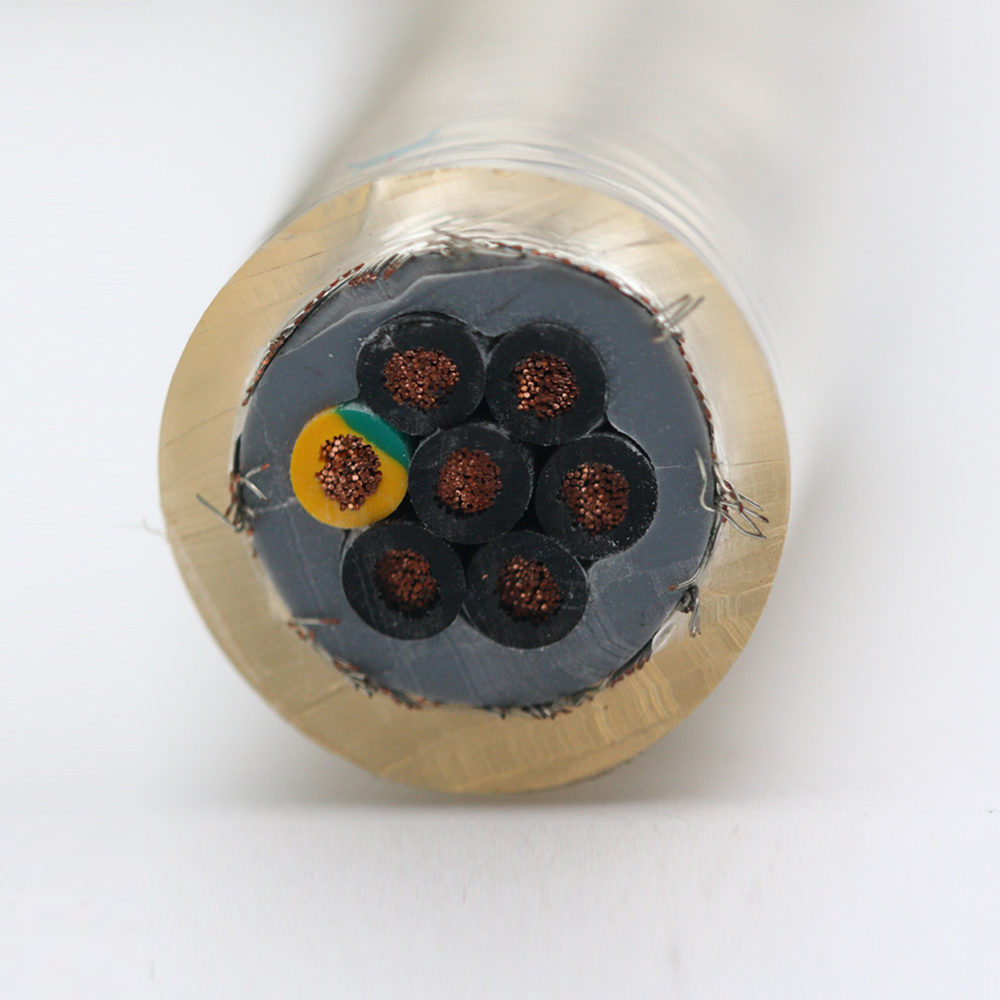

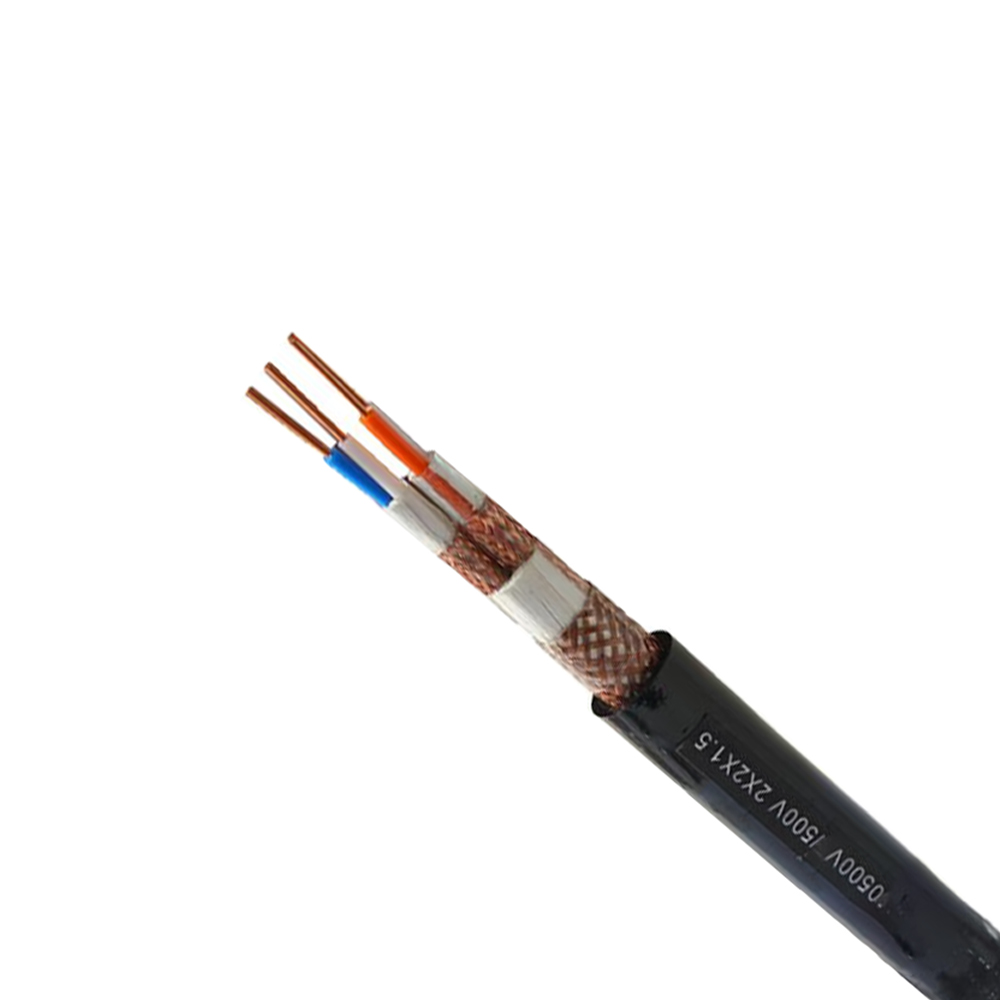

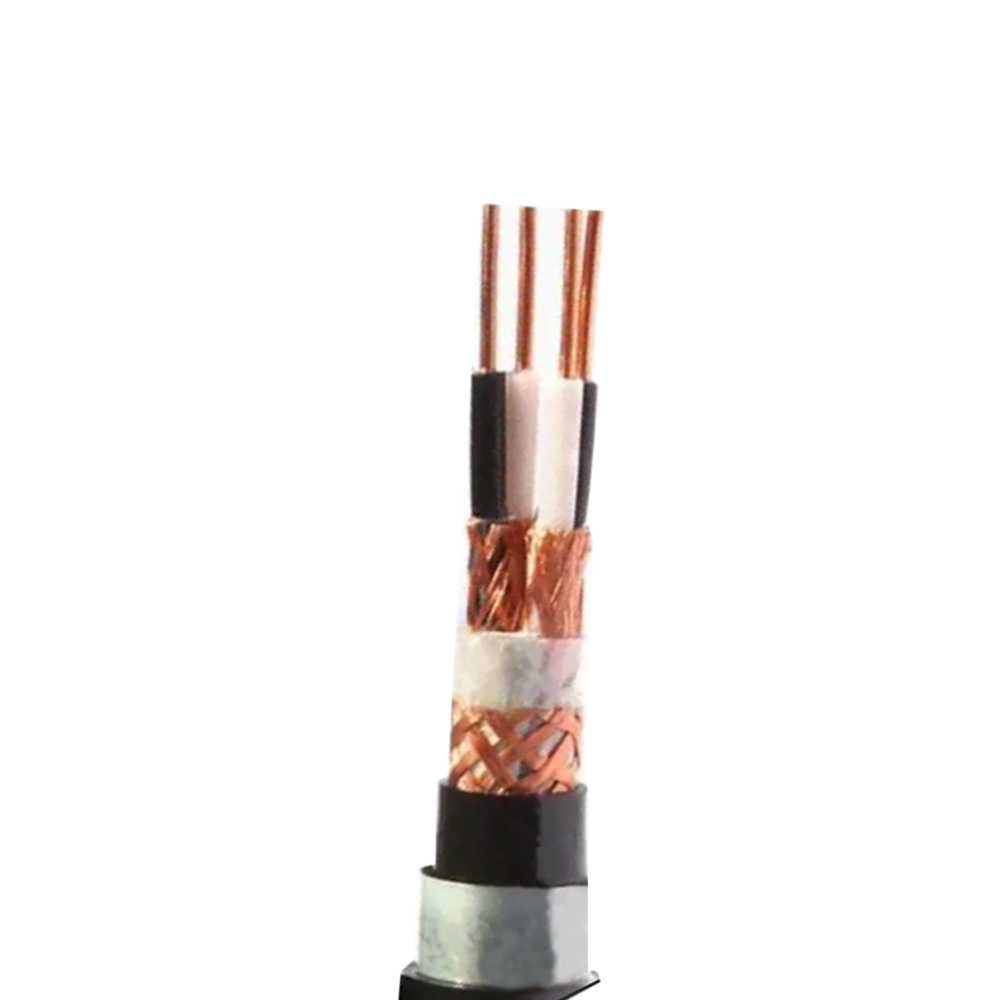

• Costruzione e copertura dello scudo: Specificare il tipo di lamina (poliestere alluminato o polipropilene alluminato), la percentuale di sovrapposizione della lamina e il materiale del filo di drenaggio per ciascuna coppia di schermature, oltre alla percentuale di copertura complessiva della treccia e al diametro del filo per la schermatura a treccia esterna. "Completamente schermato" senza questi dettagli consente ai produttori di utilizzare strutture di copertura minima che tecnicamente includono materiale schermante ma forniscono una soppressione EMI inadeguata alle frequenze gigahertz.
• Requisiti del First Article Inspection (FAI): Specificare quali parametri devono essere misurati su un campione del primo ciclo di produzione, quali apparecchiature e procedure di prova devono essere utilizzate e cosa costituisce un risultato positivo. Il FAI è il meccanismo contrattuale che impedisce la sostituzione con una costruzione a costo inferiore dopo l'approvazione del campione. Senza requisiti FAI espliciti nelle specifiche OEM, il produttore non ha alcun obbligo contrattuale di mantenere la costruzione utilizzata nel campione approvato nei successivi cicli di produzione.

Per i cavi per computer destinati all'uso in prodotti soggetti a certificazione normativa – UL, CE, FCC Parte 15 – le specifiche OEM dovrebbero anche chiarire se il cavo stesso dovrà riportare una certificazione individuale o se sarà certificato come componente all'interno dell'assemblaggio del prodotto finale. La certificazione a livello di cavo richiede che la costruzione specifica venga testata ed elencata nello schema dell'organismo di certificazione; la certificazione del prodotto finale copre il cavo come componente interno senza richiedere marchi indipendenti a livello di cavo. Il disallineamento tra ciò che è specificato e ciò che il percorso di certificazione effettivamente richiede è una causa comune di ritardi del progetto quando la revisione normativa rivela che un cavo specificato come "elencato UL" è in realtà riconosciuto UL solo come componente o porta l'elenco UL per una diversa tensione/temperatura nominale rispetto a quella richiesta dall'applicazione prevista.
