Cablaggio Produttori

I. Definizione e caratteristiche fondamentali

Un cablaggio (noto anche come gruppo di cavi) è un prodotto di connessione integrato formato dall'assemblaggio di più fili, connettori e terminali secondo uno specifico circuito elettrico e un layout di instradamento meccanico. Ampiamente utilizzato nei sistemi di servoazionamento, nei robot industriali, nelle apparecchiature CNC e in vari dispositivi automatizzati, un cablaggio non è semplicemente un fascio di fili sciolti ma un componente di connessione critico che combina conduttività, precisione di trasmissione del segnale, durata meccanica e adattabilità ambientale. La sua qualità determina direttamente la stabilità operativa, la sicurezza e la durata dell'apparecchiatura.

Le caratteristiche principali includono:
Trasmissione combinata di segnale e potenza ad alta precisione: un cablaggio in genere integra linee di alimentazione (fili di fase U/V/W e messa a terra PE), linee di segnale dell'encoder, linee di controllo dei freni e linee del bus di comunicazione all'interno di un unico gruppo, richiedendo la gestione simultanea dell'erogazione di potenza ad alta corrente e della trasmissione del segnale sensibile alle interferenze.
Interfacce standardizzate con design anti-mismating: entrambe le estremità utilizzano comunemente connettori aeronautici standard o connettori industriali dedicati con disposizioni dei pin con chiave, garantendo un accoppiamento preciso con azionamenti, motori ed encoder evitando al tempo stesso un inserimento errato.
Elevata flessibilità e resistenza alla flessione: deve resistere a ripetuti trascinamenti, flessioni e vibrazioni durante il funzionamento dell'apparecchiatura, con requisiti di durata flessibile particolarmente esigenti nelle applicazioni con catene portacavi e bracci robotici.
Forte adattabilità ambientale: deve resistere a olio, polvere, umidità e fluttuazioni di temperatura tipiche degli ambienti industriali, con materiali della guaina che offrono resistenza all'olio, resistenza all'abrasione e ritardante di fiamma.

II. Principali tipologie e scenari applicativi

Classificazione per funzione:

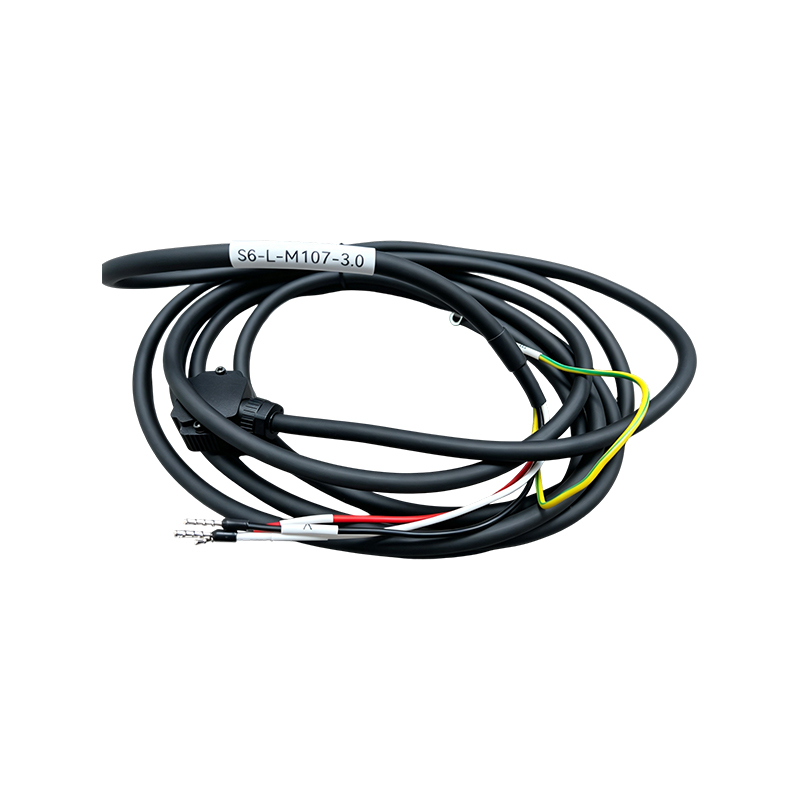

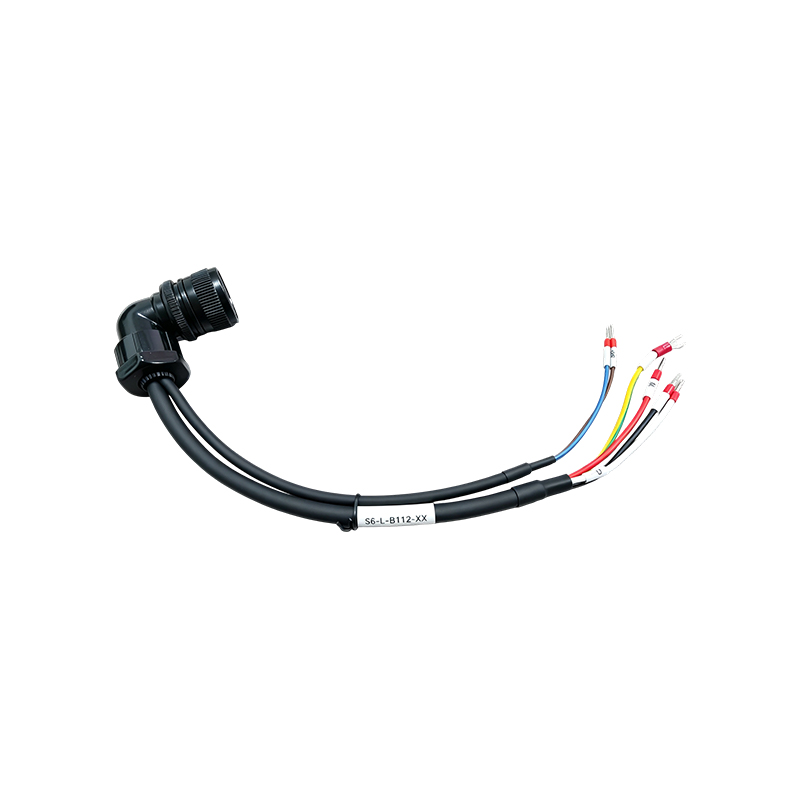

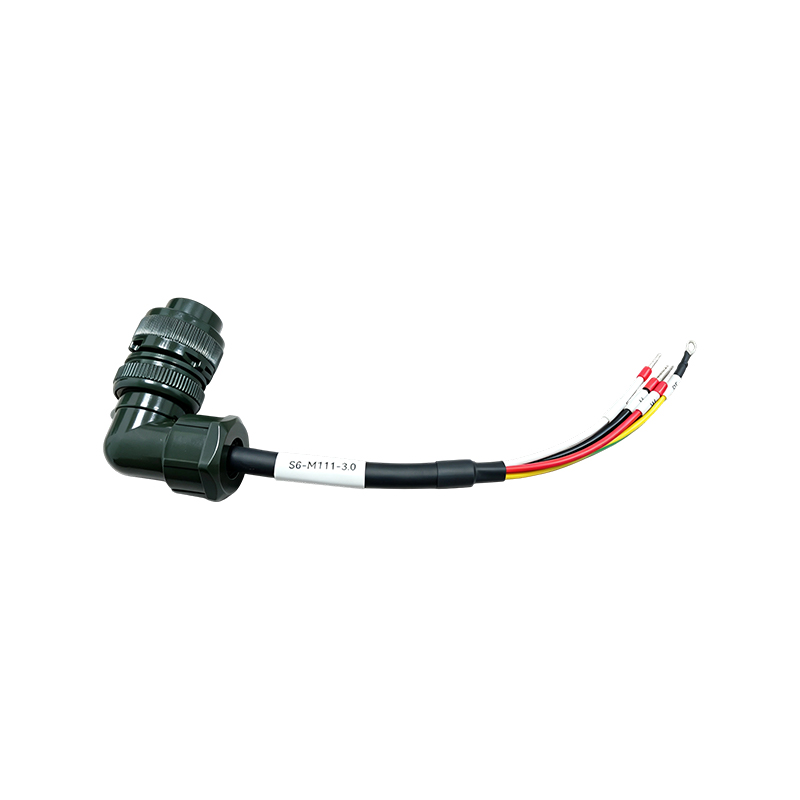

Cavi di alimentazione: responsabili della trasmissione di potenza trifase e della messa a terra tra motori e azionamenti, fungendo da canale principale di distribuzione dell'energia dei servosistemi.

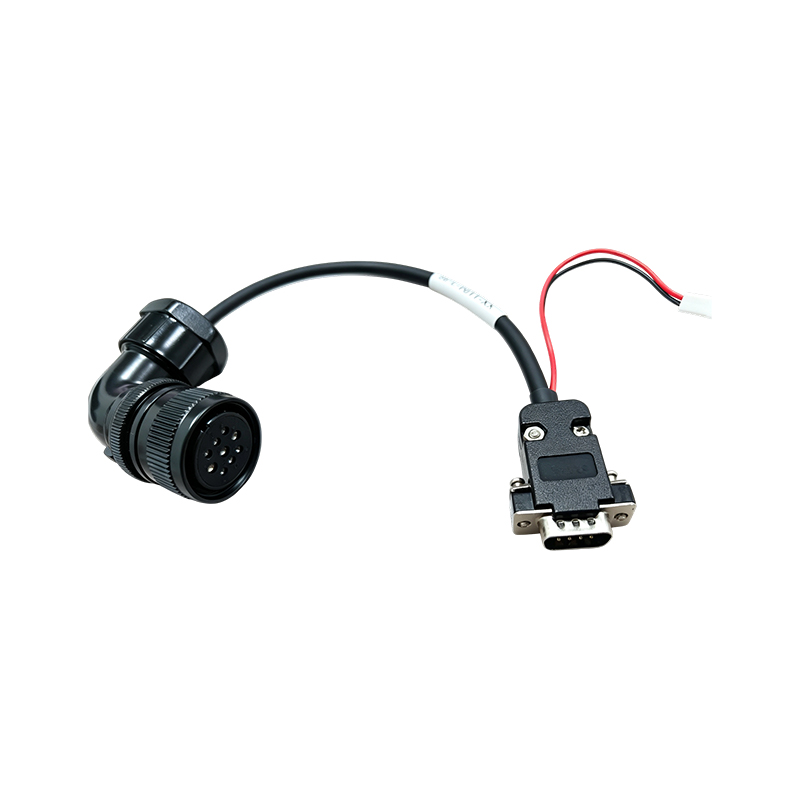

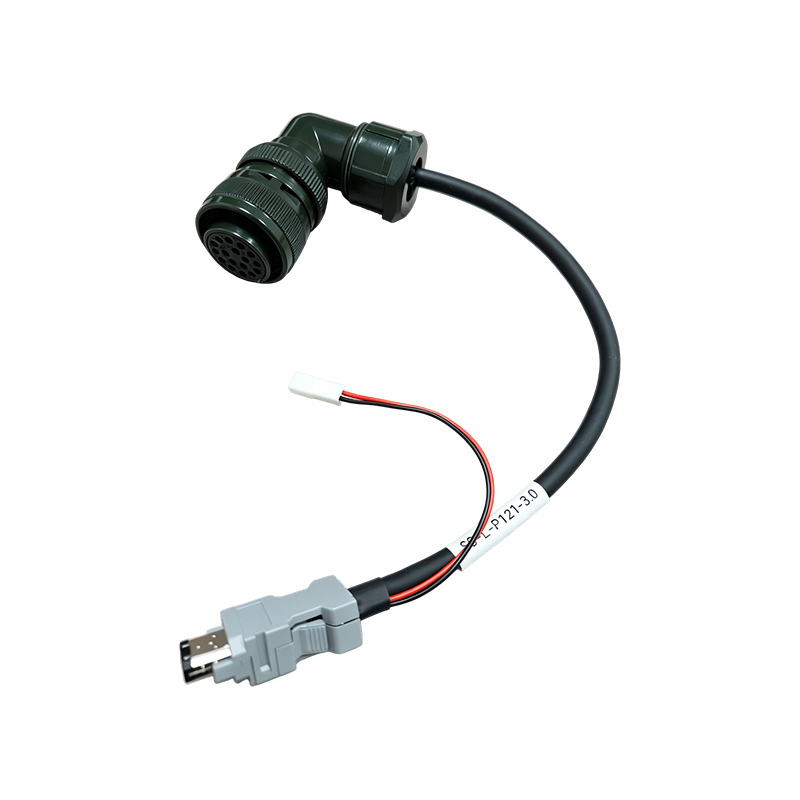

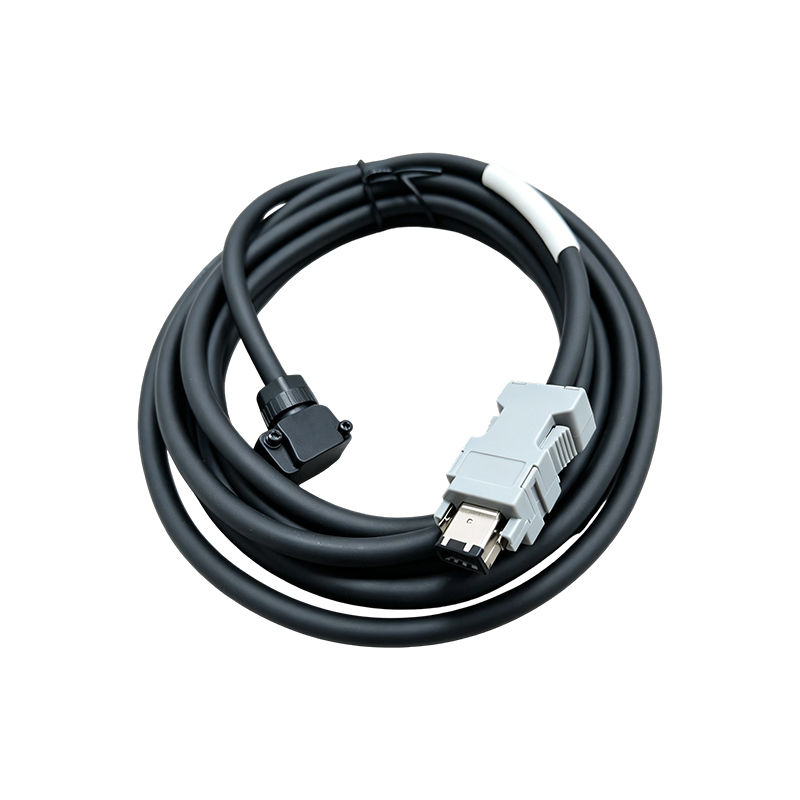

Cavi encoder: trasmettono segnali di feedback di posizione e velocità tra encoder motore e azionamenti, richiedendo una schermatura efficace per sopprimere le interferenze elettromagnetiche e preservare la precisione del segnale.

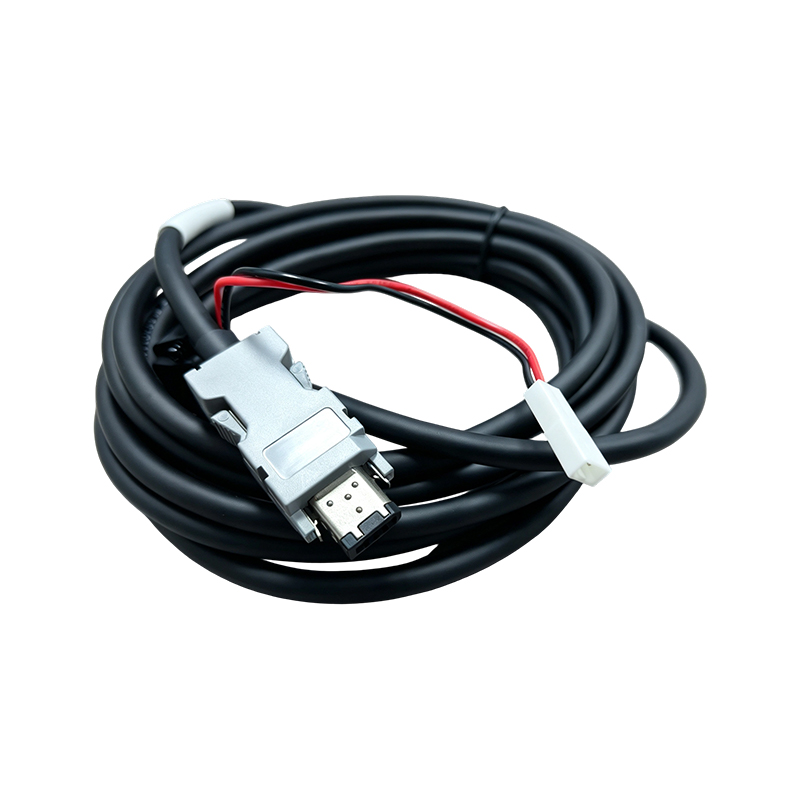

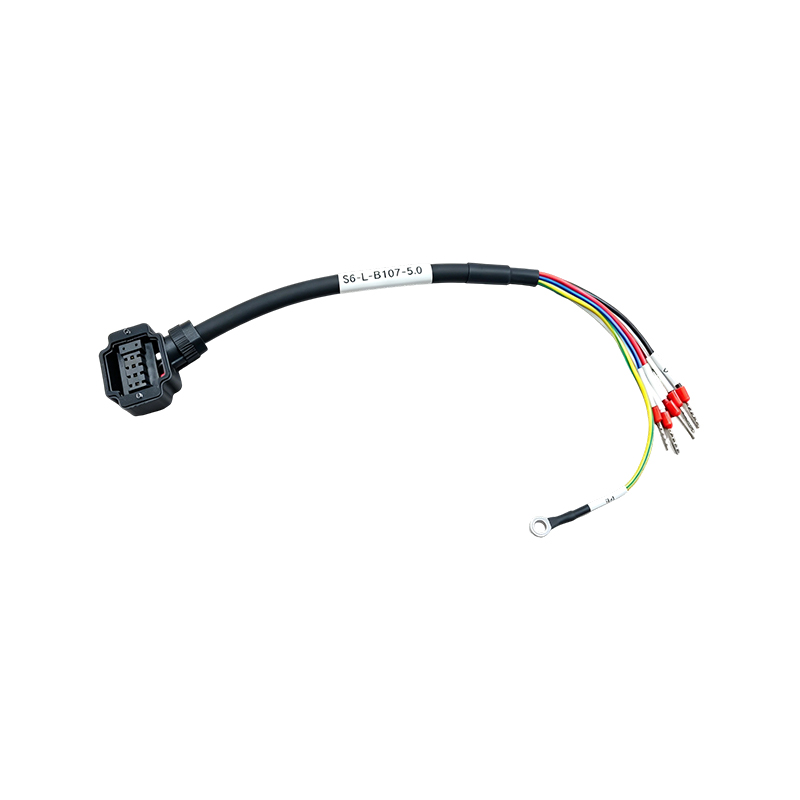

Cavo encoder SV660 con linea di alimentazione del freno: un cavo composito che integra la trasmissione del segnale dell'encoder con l'alimentazione del freno elettromagnetico, progettato per i requisiti di cablaggio integrato di specifici modelli di servoazionamento.

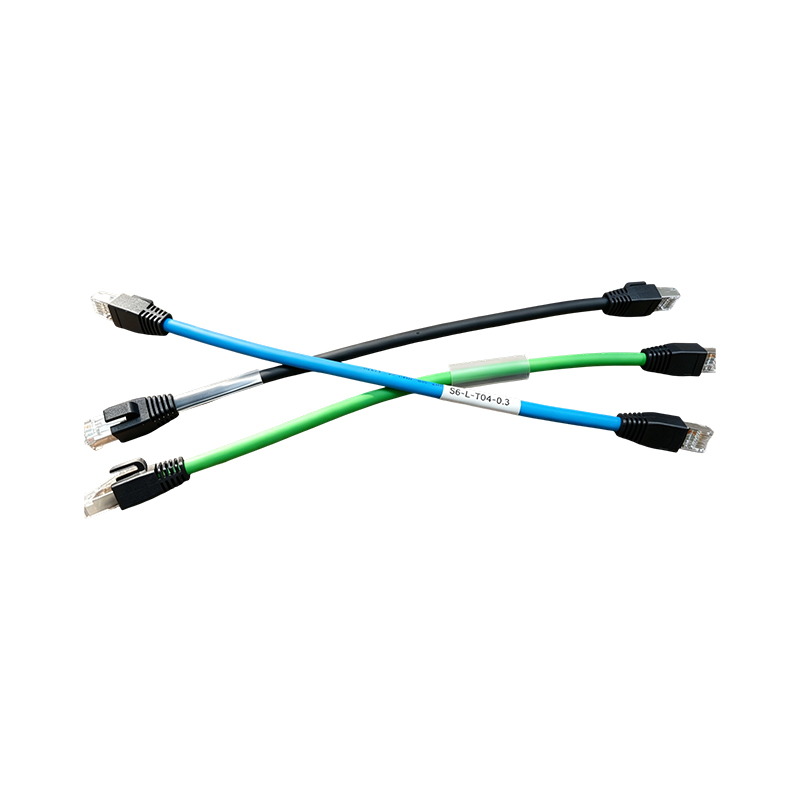

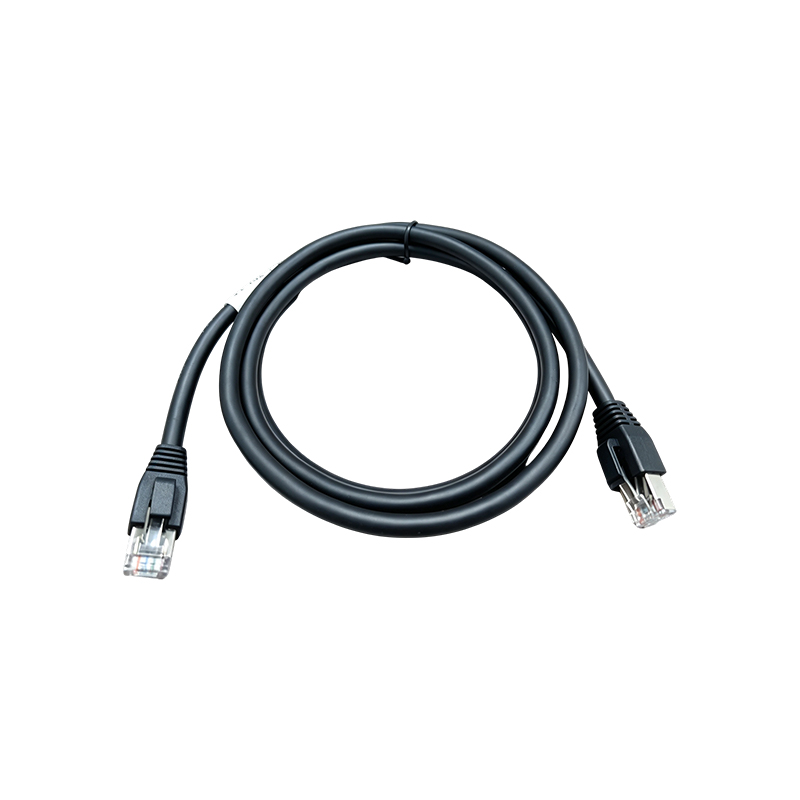

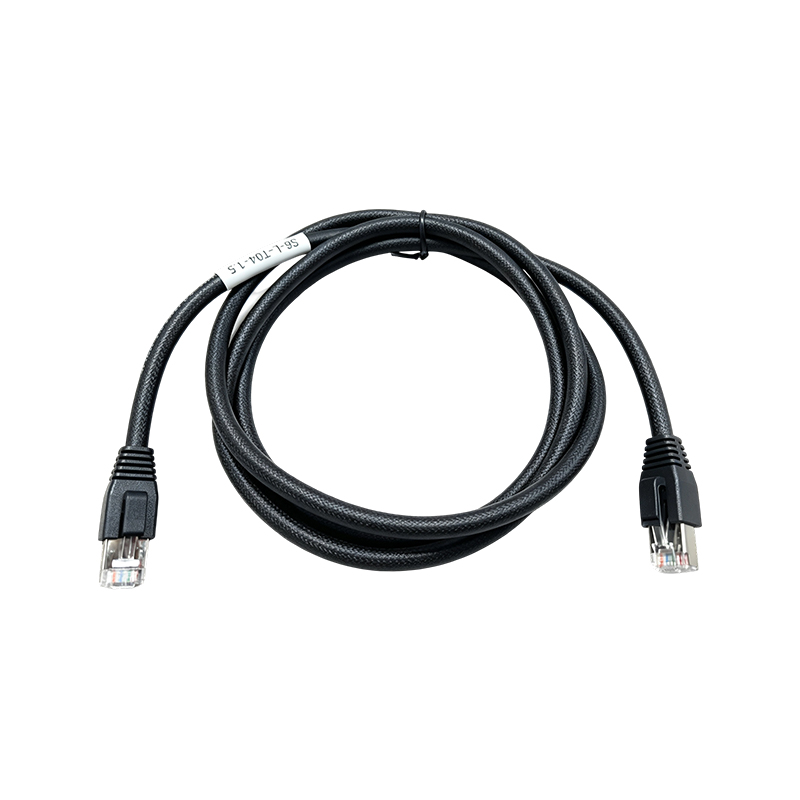

Cavi bus (cavi di rete): utilizzati per la rete di comunicazione industriale tra azionamenti, controller e computer host, soddisfacendo i requisiti di trasmissione ad alta velocità e anti-interferenza.

Gli scenari applicativi abbracciano macchine utensili CNC, robot industriali, linee di produzione automatizzate, macchinari per l'imballaggio, attrezzature tessili e per la stampa e sistemi di produzione elettronica, rendendo i cablaggi un collegamento indispensabile nei moderni sistemi di controllo dell'automazione.

III. Controlli chiave del processo di produzione

Progettazione e produzione dei conduttori: i cavi di alimentazione utilizzano conduttori flessibili in rame multifilo per garantire capacità e flessibilità di trasporto di corrente, mentre i cavi di segnale ed encoder utilizzano conduttori multicore a filo sottile combinati con una struttura a doppino intrecciato per ridurre la diafonia e le interferenze elettromagnetiche.
Sistema di schermatura e isolamento: i cavi di segnale adottano comunemente una struttura di schermatura composita di lamina di rame combinata con rete intrecciata per sopprimere efficacemente le interferenze elettromagnetiche ad alta frequenza e proteggere i segnali di feedback deboli dalla distorsione; l'isolamento del cavo di alimentazione è progettato per soddisfare i corrispondenti requisiti di resistenza alla tensione.
Guaina e strato di rinforzo: la guaina esterna utilizza materiali compositi resistenti all'olio, all'abrasione e agli agenti atmosferici (come PVC e PUR), con alcuni modelli specifici per catene portacavi che incorporano strati interni di rinforzo in fibra per migliorare la resistenza alla trazione e alla flessione.
Assemblaggio del connettore e crimpatura dei terminali: spine, prese e terminali sono assemblati utilizzando processi di crimpatura di precisione e fissaggio con stampaggio a iniezione per garantire una resistenza di contatto stabile e livelli di tenuta conformi all'acqua/polvere.
Test completo: ogni cablaggio viene sottoposto a test di continuità, test di resistenza di isolamento, test di alta tensione e test di funzionalità del segnale prima della spedizione, garantendo la velocità di superamento del prodotto e l'affidabilità operativa.

IV. Vantaggi fondamentali

Sicuro e affidabile: il design strutturale multistrato bilancia la sicurezza elettrica con la protezione meccanica e, combinato con materiali ignifughi e schermatura di precisione, riduce efficacemente il rischio di cortocircuiti, interferenze e perdita di segnale.
Connessione efficiente: le interfacce standardizzate con design anti-misma accorciano significativamente i tempi di installazione e messa in servizio in loco, consentendo un vero funzionamento plug-and-play.
Personalizzazione flessibile: la lunghezza del cavo, il modello del connettore e il tipo di terminale possono essere personalizzati in base ai requisiti di interfaccia dell'apparecchiatura del cliente, ampiamente compatibile con i sistemi di automazione di marche diverse.
Conformità agli standard: i prodotti seguono rigorosamente gli standard nazionali e le normative di settore e hanno ottenuto certificazioni autorevoli come 3C e CE, garantendo un utilizzo conforme sia nei mercati nazionali che internazionali.

Riepilogo

I cablaggi fungono da "nervi e flusso sanguigno" dei sistemi di controllo dell'automazione, fornendo sia potenza che feedback di segnale. Il loro livello tecnologico determina direttamente la precisione, l'efficienza e la sicurezza del funzionamento delle apparecchiature. Con il continuo progresso dell'automazione industriale e della produzione intelligente, i prodotti di cablaggio altamente flessibili, ben schermati e integrati sono diventati la direzione di sviluppo per i cavi assemblati che supportano i sistemi di servoazionamento.
