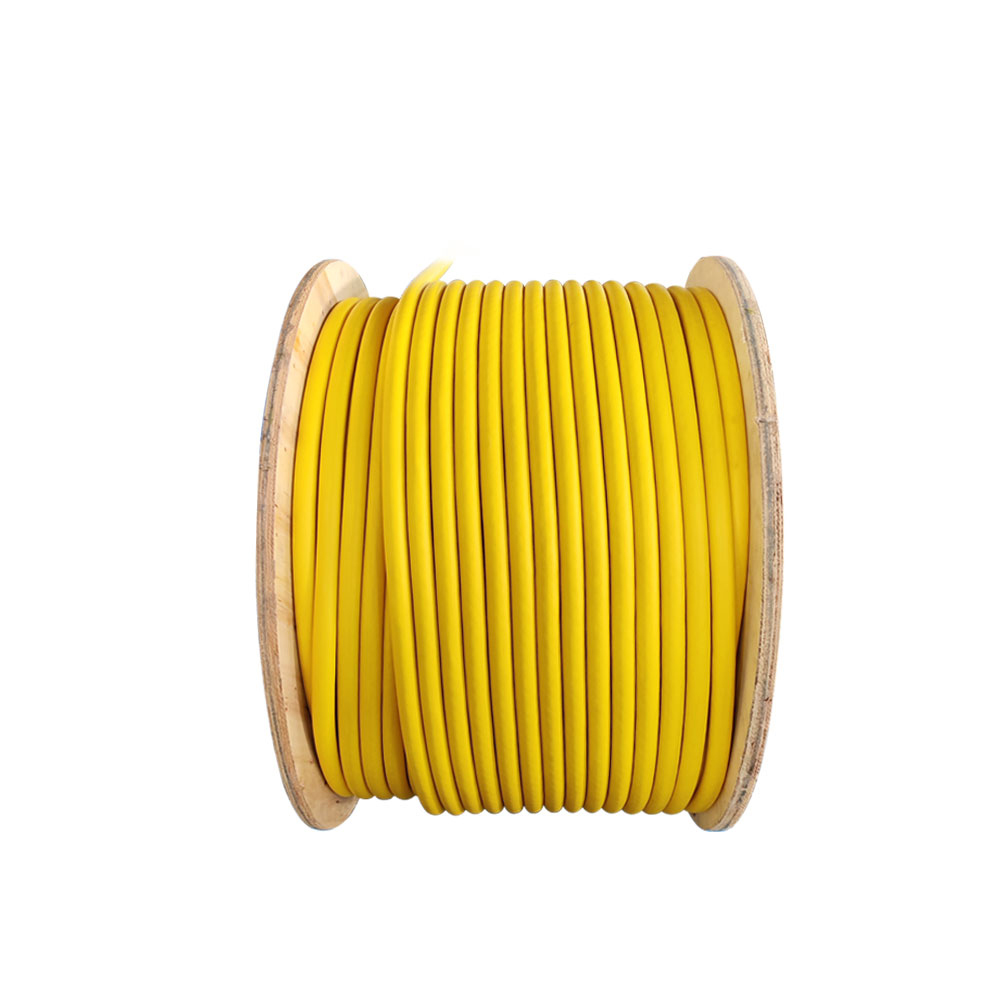

Cavo di avvolgimento

Introduzione
I cavi per avvolgimento, noti anche come cavi per catene portacavi o cavi per avvolgicavo, sono cavi appositamente progettati per l'alimentazione mobile e la trasmissione del segnale, in grado di avvolgersi e svolgersi ripetutamente su avvolgicavo/tamburi durante il funzionamento. Le loro caratteristiche principali includono la capacità di resistere a flessione continua, avvolgimento, trascinamento e altre sollecitazioni meccaniche, offrendo flessibilità estremamente elevata, resistenza alla fatica da flessione, resistenza alla trazione e resistenza alla torsione. Sono componenti critici per le connessioni dinamiche tra apparecchiature mobili e punti fissi di alimentazione/controllo.

Applicazioni
Specificamente utilizzato per scenari di alimentazione telescopica alternativa e trasmissione del segnale in cui i cavi seguono le apparecchiature in movimento.
Gli scenari applicativi tipici includono: gru portuali (gru da banchina, gru da cantiere), impilatori-recuperatori, gru a portale, sistemi di stoccaggio automatizzati (impilatori), macchine edili (avvolgicavi per escavatori), attrezzature sceniche, attrezzature minerarie e qualsiasi attrezzatura meccanica mobile alimentata/controllata tramite avvolgicavi.

Produzione
Conduttore: utilizza fili di rame ultrasottili privi di ossigeno, formati mediante speciali tecniche di cordatura a grappolo o complesse tecniche di cordatura per garantire un'eccellente flessibilità e resistenza alla flessione.
Isolamento: utilizza materiali ad alta elasticità come elastomeri speciali, elastomeri termoplastici (TPE) o poliolefine reticolate, che resistono alle fessurazioni sotto frequenti flessioni.
Cablaggio: adotta strutture di cordatura ottimizzate senza torsione (ad esempio, cordatura inversa stratificata o raggruppata) e può integrare nuclei resistenti alla trazione (ad esempio, corde in fibra di Kevlar) per resistere alle forze di trazione, con riempitivi che garantiscono la stabilità strutturale.
Guaina interna: generalmente estrusa con uno strato interno in elastomero o poliuretano (PUR) per integrare saldamente il nucleo del cavo, fornendo ulteriore ammortizzazione dello stress e protezione torsionale.
Schermatura (se richiesta): utilizza schermatura intrecciata in filo di rame stagnato o schermatura a spirale, con design strutturali compatibili con movimenti di flessione per prevenire la rottura dello schermo o la perforazione dell'isolamento durante il movimento.
Guaina esterna: estrusa con materiali della guaina esterna altamente resistenti all'usura, agli agenti atmosferici e allo strappo, come poliuretano (PUR) o PVC appositamente modificato, spesso in nero o arancione con bassa adesione per evitare attaccamenti durante l'avvolgimento.
Controlli chiave del processo: ottimizza il passo di torsione di ogni strato per ridurre al minimo lo stress interno; controllare rigorosamente la compatibilità alla flessione delle trefolature dei conduttori e delle trecce schermanti; condurre test delle prestazioni elettriche al 100%; campionamento obbligatorio per prove di fatica a flessione, prove di trazione e prove di torsione.

Servizi
Consultazione sulla selezione: fornisce raccomandazioni precise sulla selezione in base alla distanza percorsa dall'apparecchiatura, al tipo di bobina (a molla, a motore, a isteresi), raggio di curvatura, velocità, inclusione di nuclei di segnale/controllo e condizioni ambientali (resistenza all'olio, resistenza ai raggi UV, temperatura).
Test e certificazione: fornire rapporti di test basati sugli standard di test pertinenti (ad esempio, cicli di flessione, resistenza alla trazione), con prodotti conformi a CE, RoHS e altri requisiti.

Vantaggi
Durata di servizio dinamica ultra lunga: progettato specificamente per sollecitazioni dinamiche, offre eccellente resistenza alla fatica da flessione, resistenza alla torsione e resistenza alla trazione, garantendo prestazioni di lunga durata anche in caso di movimenti alternativi impegnativi.
Elevata integrazione e risparmio di spazio: combina trasmissione di potenza, segnali di controllo, comunicazione dati e persino fibre ottiche in un unico cavo, semplificando la progettazione del sistema e riducendo il peso sospeso e lo spazio richiesto sull'estremità mobile.
Eccezionale protezione meccanica: la guaina esterna altamente resistente all'usura e allo strappo e la struttura interna ottimizzata resistono efficacemente allo schiacciamento esterno, all'attrito e agli urti minori.
Funzionamento stabile e affidabile: garantisce potenza stabile e trasmissione del segnale anche durante il movimento continuo, riducendo i tempi di inattività delle apparecchiature causati da guasti ai cavi.
Maggiore efficienza e sicurezza delle apparecchiature: fornisce collegamenti energetici e informativi affidabili e ininterrotti per le apparecchiature mobili, fungendo da componente fondamentale per garantire il funzionamento continuo, efficiente e sicuro di macchinari mobili di grandi dimensioni.
