Categorie di ritardanti di fiamma e cosa significano effettivamente le classificazioni nella pratica

Cavo di controllo ignifugo I prodotti non costituiscono una singola categoria di prodotto: abbracciano un sistema di classificazione a più livelli definito dalla norma IEC 60332 e dal suo equivalente cinese GB/T 18380, ciascun livello riflette un livello significativamente diverso di prestazioni di contenimento del fuoco. I livelli più comunemente specificati sono IEC 60332-1 (test della fiamma verticale per cavo singolo), IEC 60332-3 (test di propagazione della fiamma verticale per cavo in bundle) e le categorie più impegnative da IEC 60332-3-22 a 60332-3-25, che differiscono nel volume totale del materiale del cavo bruciato durante il test. Comprendere queste distinzioni è importante perché un cavo che supera il test del cavo singolo può comunque consentire la propagazione di un incendio se installato in densi portacavi insieme a dozzine di altri cavi: esattamente la condizione riscontrata nelle sale di controllo industriali, negli edifici dei quadri elettrici e nei percorsi dei cavi degli impianti di processo.

Il test del fascio IEC 60332-3 simula la reale densità di installazione bruciando una scala verticale di cavi di 3,5 metri con un volume non metallico totale definito per metro di passerella. La categoria A (la più rigorosa) consente un volume di cavo non metallico fino a 7 litri per metro di passerella, mentre la categoria C consente fino a 1,5 litri per metro: più basso è il volume consentito, più facile sarà il passaggio, perché c'è meno materiale combustibile per sostenere la fiamma. Specificare un cavo di categoria C per una passerella portacavi densamente popolata in cui la densità di installazione effettiva corrisponde alle condizioni di categoria A è un errore di calcolo comune e pericoloso. Gli ingegneri che selezionano cavi di controllo ritardanti di fiamma per installazioni a canale devono calcolare il volume non metallico effettivo per metro del riempimento previsto del cavo e abbinarlo alla categoria di test appropriata, non semplicemente specificare "ritardante di fiamma" come requisito generico.

Oltre alla propagazione della fiamma, le varianti LSZH (Low Smoke Zero Halogen) e LSHF (Low Smoke Halogen Free) introducono ulteriori dimensioni prestazionali sempre più richieste nelle strutture chiuse. I cavi ignifughi standard isolati in PVC rilasciano gas di acido cloridrico e fumo nero denso quando bruciano: l'HCl è corrosivo per le apparecchiature elettroniche e tossico per il personale, e il fumo pesante impedisce l'evacuazione. Le formulazioni LSZH eliminano i ritardanti di fiamma a base alogenata a favore di sistemi a base minerale (tipicamente triidrato di alluminio o idrossido di magnesio), che rilasciano vapore acqueo anziché gas acidi durante la combustione. Zhishang Cable produce sia varianti a base PVC che LSZH di cavo di controllo ignifugo s, con la selezione dei materiali adattata ai requisiti ambientali e normativi specifici di ciascun progetto.

In che modo gli additivi ritardanti di fiamma influiscono sulle proprietà dei cavi elettrici e meccanici

Il raggiungimento del ritardo di fiamma nei composti per l’isolamento e la guaina dei cavi non è chimicamente neutro: gli additivi che sopprimono la combustione interagiscono con la matrice polimerica in modi che influenzano le proprietà dielettriche, la flessibilità e il comportamento all’invecchiamento a lungo termine. Questo compromesso è particolarmente significativo nelle applicazioni dei cavi di controllo, dove la resistenza di isolamento, la capacità tra i conduttori e l'integrità del segnale su configurazioni multi-core sono requisiti funzionali che non possono essere compromessi solo per perseguire le prestazioni antincendio.

Nei composti ritardanti di fiamma alogenati (a base di PVC), il triossido di antimonio è comunemente usato come sinergista ritardante di fiamma insieme al cloro già presente nel PVC. Pur essendo efficace nel sopprimere l'accensione, il carico elevato di triossido di antimonio aumenta la permettività dell'isolamento e riduce la resistività del volume, il che può aumentare l'accoppiamento capacitivo tra conduttori adiacenti nei cavi di controllo multicore. Per i circuiti di controllo che trasportano segnali analogici di basso livello o comunicazioni seriali ad alta velocità, questa capacità elevata per unità di lunghezza aumenta l'attenuazione del segnale e limita la lunghezza del cavo utilizzabile. Per evitare questo risultato è necessario specificare lo spessore della parete isolante e la formulazione del composto tenendo presente la frequenza effettiva del segnale, non solo la classe di fiamma.

I composti LSZH basati su sistemi di riempitivi minerali presentano una serie diversa di compromessi. Il triidrato di alluminio (ATH) deve essere caricato a concentrazioni molto elevate (tipicamente 50–65% in peso del composto polimerico) per ottenere un significativo ritardo di fiamma attraverso la sua decomposizione endotermica. A questi livelli di carico, il composto diventa più rigido e fragile rispetto ai polimeri non caricati, il che riduce la flessibilità e le prestazioni a basse temperature. I produttori affrontano questo problema attraverso polimeri di base elastomerici (EVA, EBA o TPE) e particelle riempitive trattate in superficie che migliorano la dispersione e riducono la penalità di rigidità. Il risultato è un composto che può raggiungere sia le prestazioni alla fiamma IEC 60332-3 che la conformità alla piegatura a freddo IEC 60811, ma solo se la formulazione è progettata specificamente per questo equilibrio piuttosto che assemblata da componenti di base. Anhui Zhishang Cable Technology Co., Ltd. convalida le prestazioni del composto attraverso test meccanici e di fiamma anziché fare affidamento solo sulle certificazioni dei fornitori di materiali, garantendo che il cavo finito soddisfi contemporaneamente tutti i parametri specificati.

Configurazioni di schermatura nei cavi di controllo ritardanti di fiamma e relative implicazioni sulle prestazioni EMI

I cavi di controllo negli ambienti industriali operano insieme a convertitori di frequenza a frequenza variabile, apparecchiature di commutazione ad alta corrente e cavi di alimentazione, che generano tutti interferenze elettromagnetiche che possono corrompere i segnali di controllo di basso livello se la schermatura è inadeguata. Nei cavi di controllo ignifughi, la schermatura deve essere progettata non solo per le prestazioni elettriche ma anche per la compatibilità con la struttura ignifuga circostante: il filo di drenaggio della schermatura, i nastri leganti e qualsiasi elemento metallico interagiscono tutti con il comportamento al fuoco complessivo del cavo e non devono creare ponti termici o punti di accensione localizzati che compromettono le prestazioni nominali della fiamma del cavo.

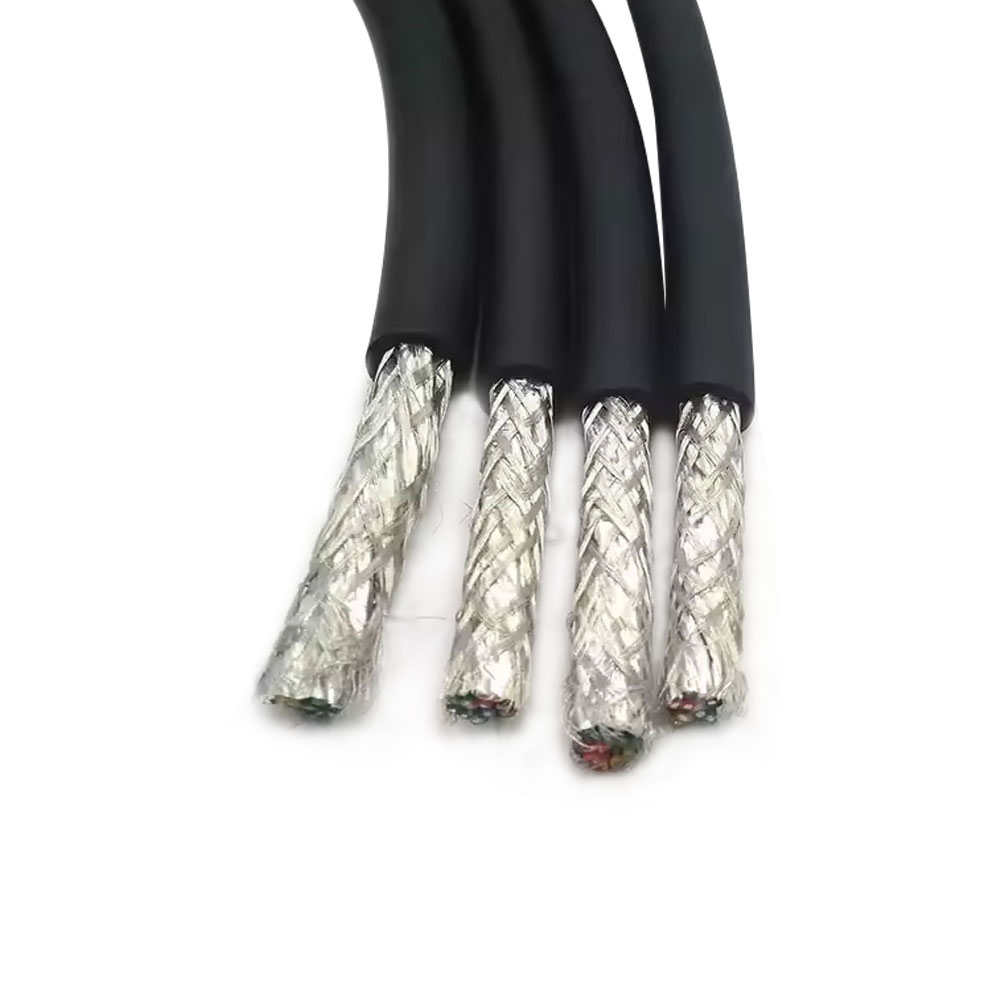

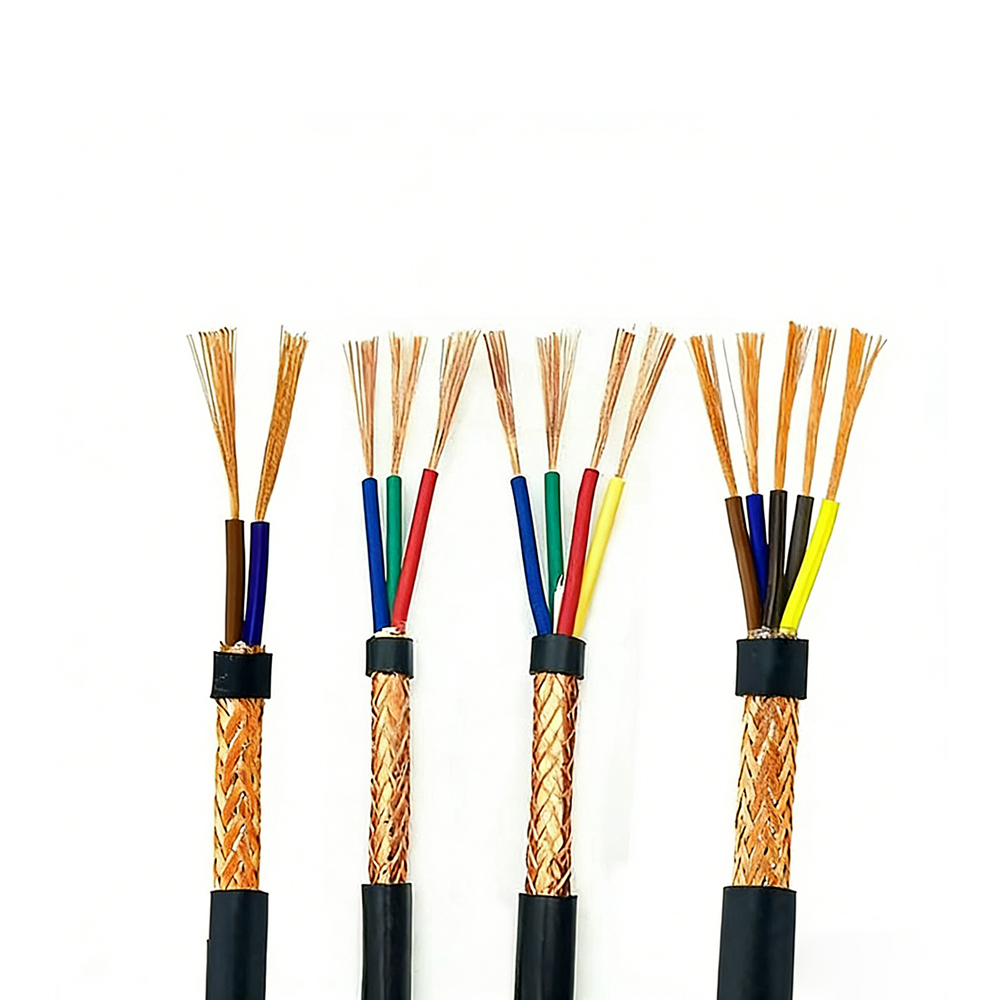

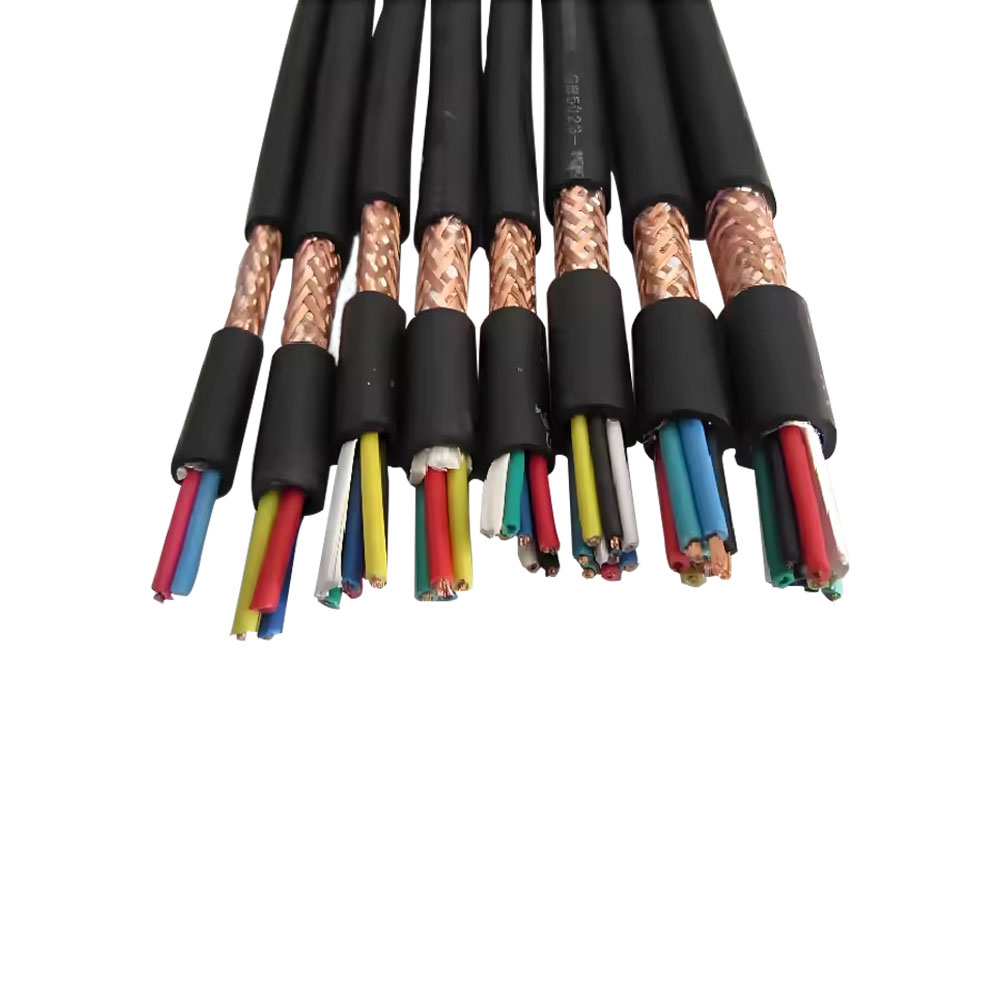

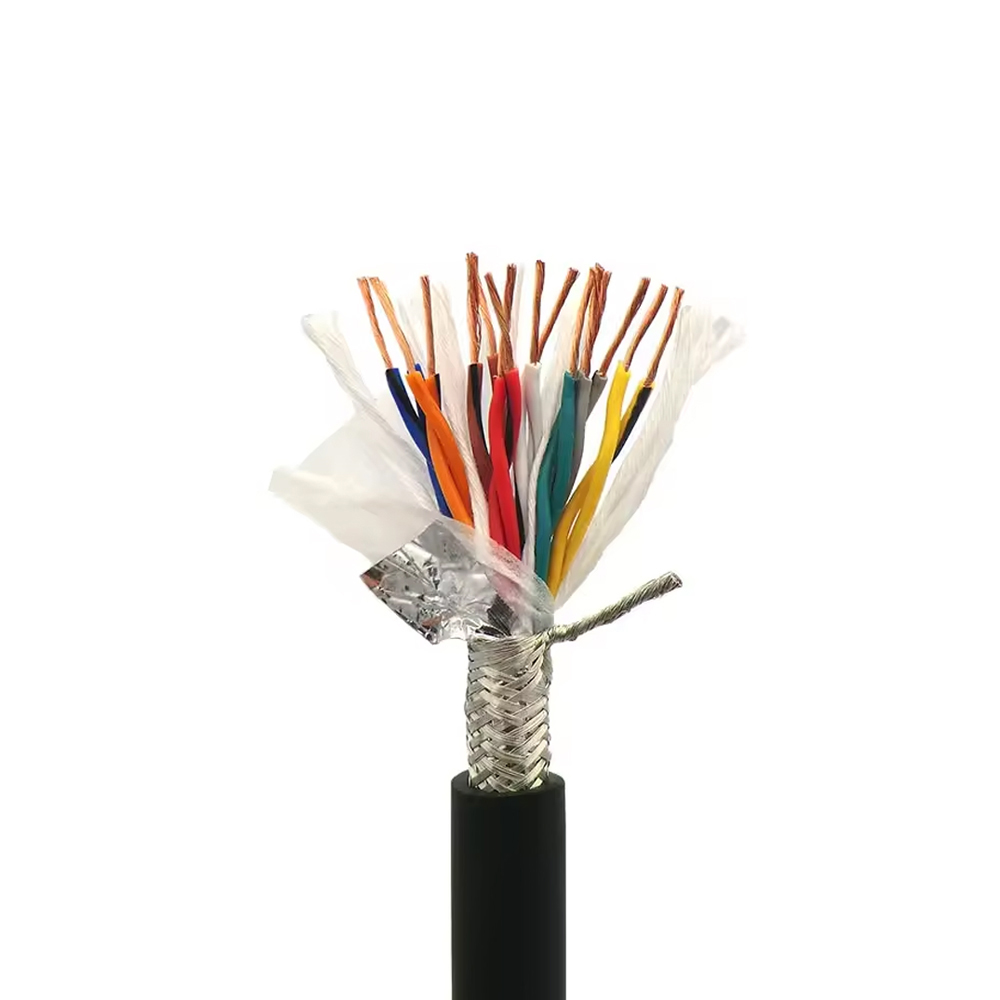

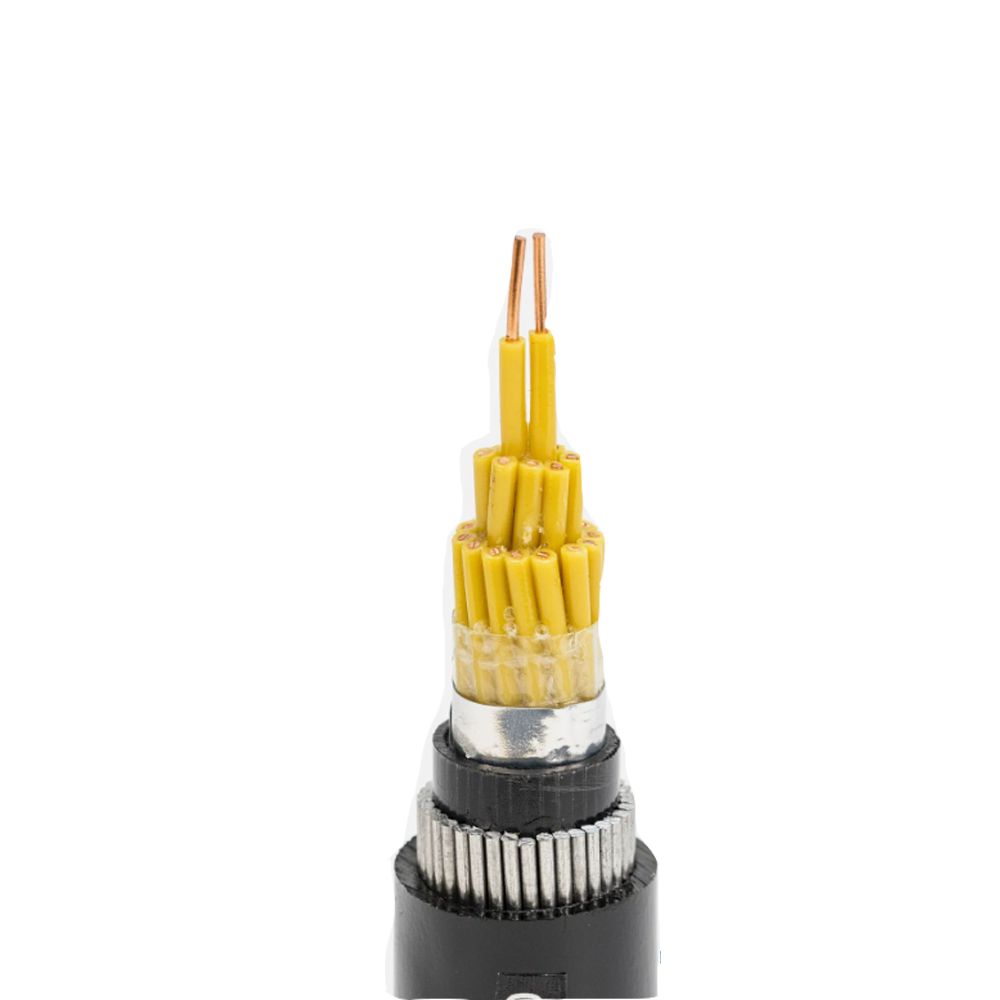

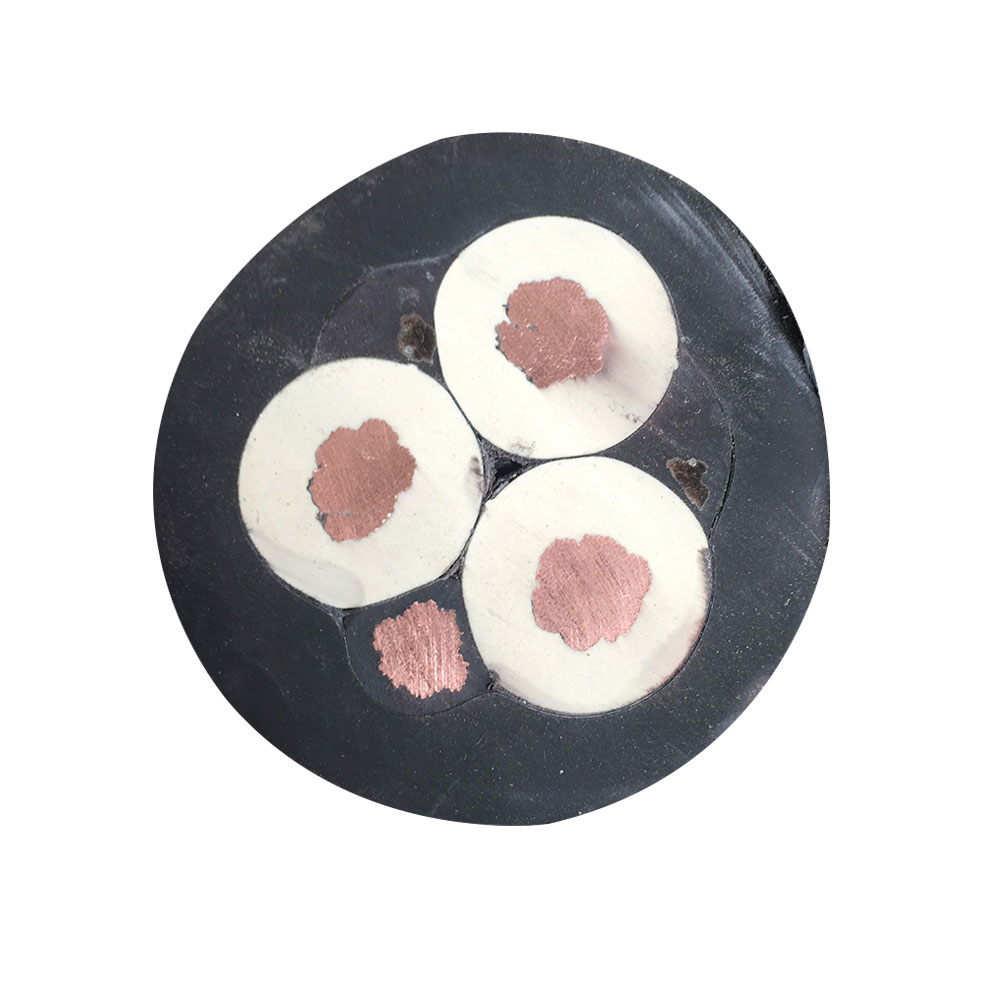

Le due strutture di schermatura dominanti nei cavi di controllo ritardanti di fiamma sono le schermature complessive in lamina di alluminio-poliestere (Al/PET) con un filo di drenaggio e le schermature globali o individuali a treccia di rame stagnato. Gli schermi in lamina forniscono una copertura ottica pari quasi al 100% e sono efficaci contro le interferenze ad alta frequenza accoppiate capacitivamente, ma la loro rigidità meccanica li rende vulnerabili allo strappo in corrispondenza del giunto di sovrapposizione dello schermo durante ripetute flessioni o tirature di installazione. Gli schermi intrecciati hanno una copertura ottica inferiore (tipicamente 85-95%) ma offrono una robustezza meccanica di gran lunga superiore e una resistenza dello schermo inferiore, che migliora le prestazioni contro le interferenze a bassa frequenza accoppiate induttivamente. Per i cavi installati su percorsi fissi all'interno dei locali dei quadri elettrici o degli armadi DCS, la struttura con foglio e drenaggio è generalmente adeguata; per i cavi posati in canaline o soggetti a movimento durante la manutenzione, sono preferibili schermature intrecciate.

I cavi di controllo multicore utilizzati per la trasmissione di segnali analogici (loop da 4–20 mA, circuiti di termocoppie, connessioni RTD) spesso richiedono una schermatura della singola coppia oltre a una schermatura complessiva. Le schermature delle singole coppie impediscono la diafonia tra circuiti tra coppie di segnali all'interno dello stesso cavo: un problema significativo quando segnali di alto livello (come I/O digitale a 24 V) e segnali analogici di basso livello (uscite di termocoppie nell'intervallo millivolt) condividono un cavo comune. Il filo di drenaggio per ogni singola schermatura deve essere collegato a terra solo a un'estremità per evitare circuiti di corrente sullo schermo, che reintrodurrebbero il rumore a bassa frequenza che lo schermo avrebbe dovuto bloccare. Questa disciplina di messa a terra è importante quanto il materiale stesso della schermatura e deve essere specificata chiaramente nella documentazione di installazione e terminazione dei cavi.

Configurazioni di schermatura comuni e applicazioni tipiche

• Filo di drenaggio complessivo in lamina di Al/PET: Protezione EMI ad alta frequenza economicamente vantaggiosa; adatto per percorsi fissi di cavi di segnale DCS/PLC; vulnerabile ai danni del foglio se flesso ripetutamente.
• Treccia complessiva in rame stagnato: Migliore durabilità meccanica ed efficacia di schermatura a bassa frequenza; preferibile per installazioni in condutture o ambienti con significative fonti di interferenza a 50/60 Hz.
• Treccia complessiva in lamina a coppia singola (doppia schermatura): Massimo isolamento tra circuiti; richiesto quando livelli di segnale misti condividono un cavo; utilizzato nei loop di strumentazione analogica di precisione.
• Non schermato (schermato solo da armatura): Adatto per segnali di controllo digitali con immunità intrinseca al rumore (ad esempio, commutazione a 24 V CC); non adatto per circuiti di misura analogici.

Conteggio dei nuclei e strategie di raggruppamento per installazioni di cavi di controllo multicircuito

La decisione se utilizzare molti cavi con un numero ridotto di conduttori o meno cavi con un numero elevato di conduttori per un'installazione di controllo multicircuito ha conseguenze sul rischio di incendio, sull'accesso per la manutenzione e sulla flessibilità a lungo termine che si estendono ben oltre il costo iniziale di approvvigionamento dei cavi. Fasci densi di piccoli cavi rivestiti individualmente in un vassoio aumentano il volume totale non metallico per metro, aumentando il carico di combustione effettivo anche quando ogni singolo cavo ha una classificazione ignifuga. Il consolidamento dei circuiti in un minor numero di cavi multicore riduce il riempimento del vassoio e il carico di combustione, ma crea un singolo punto di guasto in cui il danno a un cavo può influenzare contemporaneamente più circuiti non correlati.

Un approccio pratico utilizzato nelle industrie di processo e negli impianti di produzione di energia consiste nel raggruppare i circuiti per sistema funzionale anziché per vicinanza geografica, con cavi separati per circuiti critici per la sicurezza (arresto di emergenza, rilevamento di incendi e gas) e circuiti di controllo operativo (circuiti di controllo di processo, avviatori di motori, strumentazione). Questa segregazione garantisce che un guasto a un singolo cavo non possa disattivare contemporaneamente sia la funzione di controllo del processo che il relativo backup di sicurezza. Semplifica inoltre la ricerca dei guasti e la sostituzione dei cavi, poiché un guasto in un gruppo funzionale non richiede il disturbo del cablaggio di un altro. Molti standard di installazione, tra cui la norma IEC 60364 e gli standard tecnici specifici degli impianti nei settori petrolchimico ed energetico, impongono esplicitamente questo tipo di segregazione dei circuiti.

La pianificazione dei conduttori di ricambio nei cavi di controllo multiconduttori è un altro aspetto spesso sottovalutato in fase di specifica. L'installazione di cavi con il 10-20% di nuclei di riserva al momento della costruzione iniziale costa molto poco rispetto al valore totale del progetto, ma l'aggiunta di circuiti dopo la costruzione richiede nuovi tiranti che sono dannosi, costosi e talvolta fisicamente impossibili a causa dei percorsi esistenti congestionati. I nuclei di riserva dovrebbero essere distribuiti tra gruppi di cavi anziché concentrati in un singolo cavo e le loro posizioni documentate sistematicamente in modo che possano essere identificati e attivati ​​senza un lungo lavoro di tracciamento. Nell'ambito della sua capacità di supporto applicativo, Zhishang Cable collabora con i team di ingegneri per ottimizzare la selezione del numero di nuclei in base agli scenari di espansione del sistema previsti, contribuendo a evitare la situazione comune in cui l'infrastruttura dei cavi diventa il vincolo limitante sulle modifiche dell'impianto entro pochi anni dalla messa in servizio.
