La chimica alla base del ritardo di fiamma senza alogeni e perché il caricamento del riempitivo è una variabile di progettazione critica
I cavi convenzionali in PVC ignifugo raggiungono la resistenza al fuoco attraverso il rilascio di gas di acido cloridrico durante la combustione, che interrompe le reazioni chimiche a catena che alimentano la fiamma. I composti privi di alogeni non possono utilizzare questo meccanismo e si affidano invece alla decomposizione endotermica dei riempitivi di idrossido metallico - più comunemente triidrato di alluminio (ATH, Al(OH)₃) o idrossido di magnesio (MDH, Mg(OH)₂) - per sopprimere la combustione. Quando questi riempitivi vengono riscaldati alla temperatura di decomposizione (180–200°C per ATH, 300–320°C per MDH), rilasciano vapore acqueo legato chimicamente, assorbendo calore dalla zona di combustione e diluendo le concentrazioni di ossigeno e vapore di carburante nella fiamma. Il residuo solido – ossido di alluminio o ossido di magnesio – forma uno strato protettivo di carbone che isola il materiale sottostante dal calore radiante e rallenta l’ulteriore degradazione termica.
La sfida fondamentale di questo meccanismo di ritardo di fiamma è che per ottenere prestazioni antincendio adeguate è necessario un carico di riempitivo estremamente elevato, in genere pari al 50-65% in peso della formulazione totale del composto. A questi livelli di carico, le particelle di idrossido metallico dominano le proprietà meccaniche del composto, aumentando significativamente la rigidità e la fragilità rispetto ai polimeri di base poliolefinici non caricati. Un composto HFFR caricato al 60% di ATH ha un allungamento a rottura del 150–200%, rispetto al 400–600% della resina a base poliolefinica non caricata. Questa riduzione dell'allungamento influisce direttamente sulle prestazioni del cavo a basse temperature e sulla durata della flessione, poiché l'isolamento può rompersi durante l'installazione in ambienti freddi o dopo una flessione prolungata in servizio. Gestire il compromesso tra prestazioni meccaniche e prestazioni antincendio è la sfida centrale della formulazione nello sviluppo di composti per cavi HFFR e spiega perché i cavi HFFR di diversi produttori variano significativamente in termini di flessibilità a bassa temperatura anche quando soddisfano lo stesso standard di test di ritardo di fiamma.
L'MDH è preferito all'ATH quando il cavo deve funzionare a temperature vicine o superiori a 200°C, poiché l'ATH inizia a rilasciare l'acqua legata a temperature che si sovrappongono alle normali temperature di esercizio del cavo in condizioni di carico elevato o di condizioni ambientali elevate, causando una decomposizione prematura del riempitivo che degrada il composto nel tempo. La temperatura di decomposizione più elevata di MDH (300°C) fornisce un margine più ampio rispetto alle temperature operative ma richiede temperature di fiamma più elevate per l'attivazione, il che significa che i composti a base di MDH possono mostrare prestazioni leggermente inferiori nei test di fiamma a bassa intensità mentre si comportano in modo equivalente o migliore in caso di esposizione al fuoco ad alta intensità rappresentativa di scenari di incendio reali. I produttori di cavi di controllo HFFR di alta qualità selezionano il tipo di riempitivo in base alla classe di temperatura del cavo anziché applicare un singolo composto per tutti i valori nominali.
Cosa misurano effettivamente gli standard di bassa emissione di fumo e come i risultati della camera di prova si traducono in condizioni di evacuazione reali
La bassa prestazione di fumo dei cavi HFFR è quantificata dalla norma IEC 61034, che misura la trasmittanza minima della luce attraverso il fumo generato da un campione di cavo in fiamme in una camera chiusa standardizzata di 3 m × 3 m × 3 m. Il test brucia una lunghezza specifica di cavo su una grata sul pavimento della camera misurando la quantità di luce proveniente dal raggio di un fotometro che viene bloccata dal fumo accumulato. Una trasmittanza minima del 60% è la soglia per la conformità, il che significa che almeno il 60% dell'intensità del raggio del fotometro raggiunge il rilevatore attraverso la camera piena di fumo. I cavi che producono fumo pesante e opaco tipico della combustione del PVC raggiungono generalmente una trasmittanza del 5–20%, rispetto al 60–95% delle costruzioni HFFR ben formulate.
Il significato pratico del risultato di questo test è la sua relazione con la visibilità dell'evacuazione. La ricerca sull’oscuramento del fumo e sulle prestazioni di navigazione umana negli spazi pieni di fumo ha stabilito che la distanza di visibilità nel fumo è proporzionale al coefficiente di estinzione dello strato di fumo. Una trasmittanza del 60% nella camera IEC 61034 (lunghezza del percorso ottico di 3 metri) corrisponde ad un coefficiente di estinzione di circa 0,17 m⁻¹. A questo coefficiente di estinzione, gli occupanti dell’edificio possono vedere circa 10-15 metri attraverso il fumo con segnali di uscita illuminati visibili ai livelli delle porte di uscita – sufficienti per percorrere la maggior parte dei corridoi dell’edificio verso le uscite. Il fumo del cavo in PVC con una trasmittanza del 10% nella stessa camera produce un coefficiente di estinzione superiore a 0,75 m⁻¹, riducendo la visibilità a 2-4 metri e compromettendo gravemente la navigazione in uscita anche per gli occupanti dell'edificio che non sono resi inabili dalla tossicità.
Un'importante limitazione del test IEC 61034 che i prescrittori dovrebbero comprendere è che misura la quantità di fumo proveniente da un campione di cavo relativamente piccolo sotto una fonte di accensione controllata e a bassa energia. Gli incendi reali delle passerelle portacavi in installazioni densamente riempite generano molto più fumo per unità di tempo rispetto allo scenario di prova e il volume assoluto del fumo scala con la quantità di cavi che bruciano simultaneamente. Questo è il motivo per cui il risultato IEC 61034 dovrebbe essere considerato insieme alle prestazioni di propagazione della fiamma secondo IEC 60332-3 (test sui cavi raggruppati): un cavo che produce poco fumo per unità di lunghezza ma non riesce ad autoestinguersi in un test sui cavi raggruppati genererà alla fine più fumo totale rispetto a un cavo con fumo leggermente più elevato che si autoestingue rapidamente e limita la quantità di cavo consumato dall'incendio.
Confronto delle prestazioni del cavo di controllo HFFR con il PVC FR standard attraverso parametri chiave

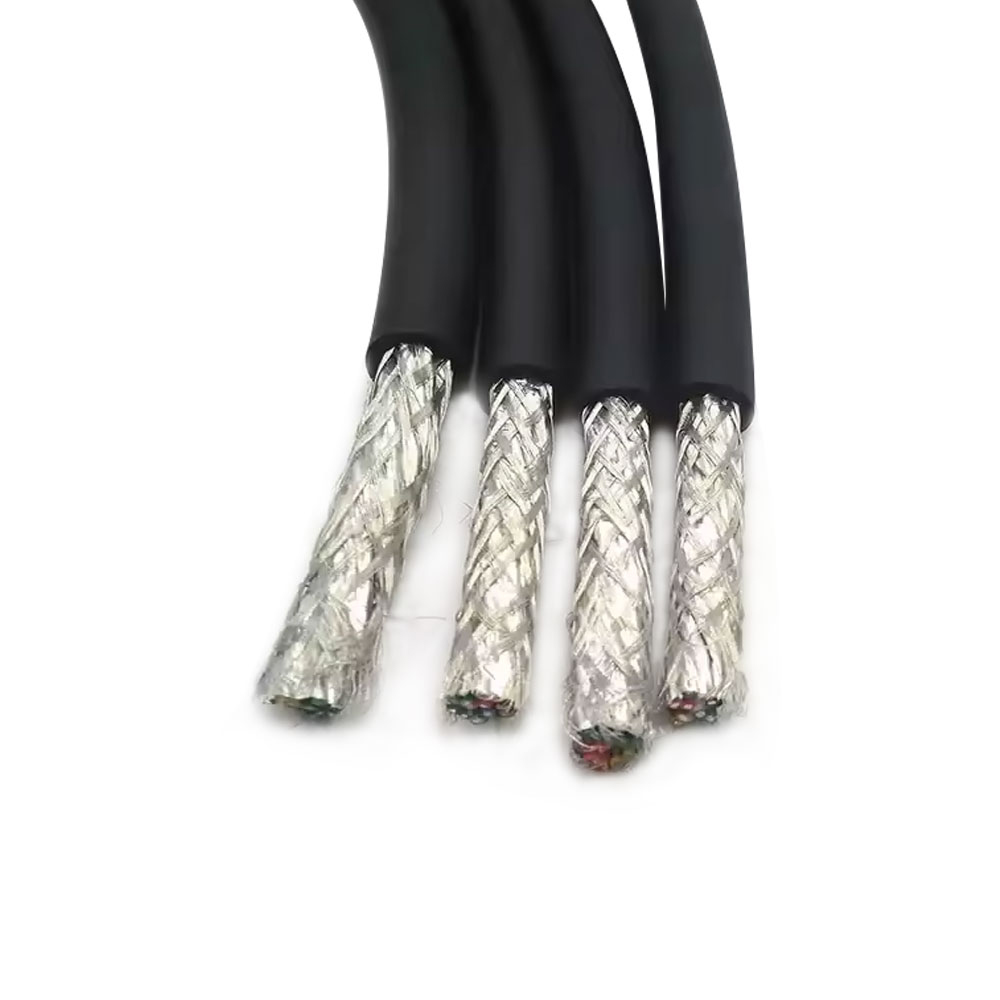

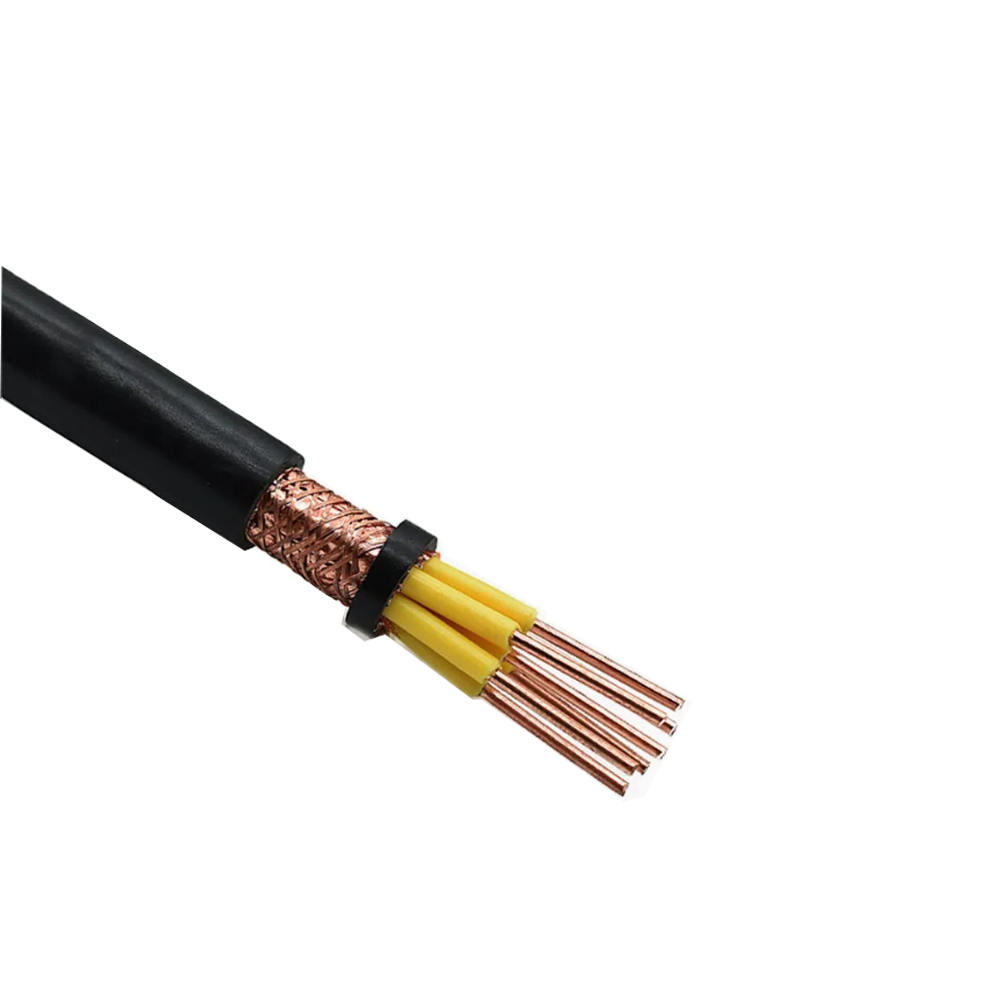

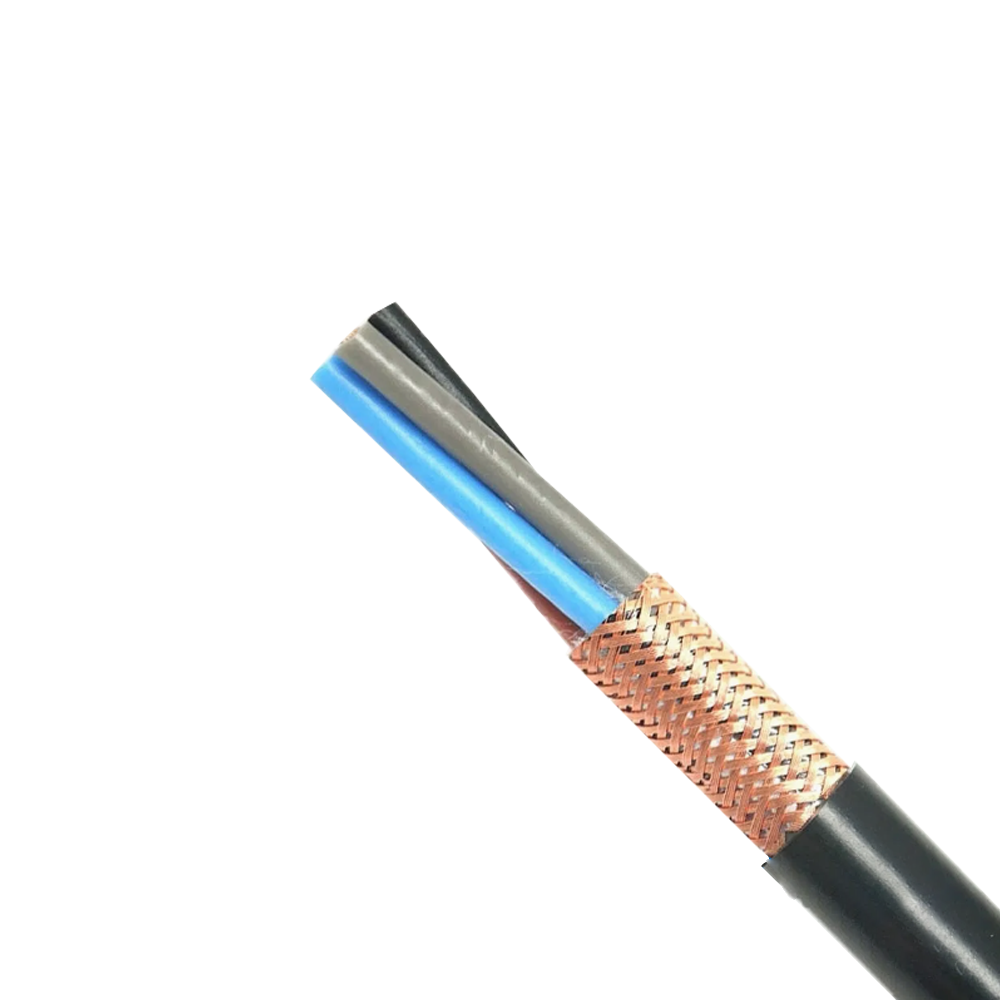

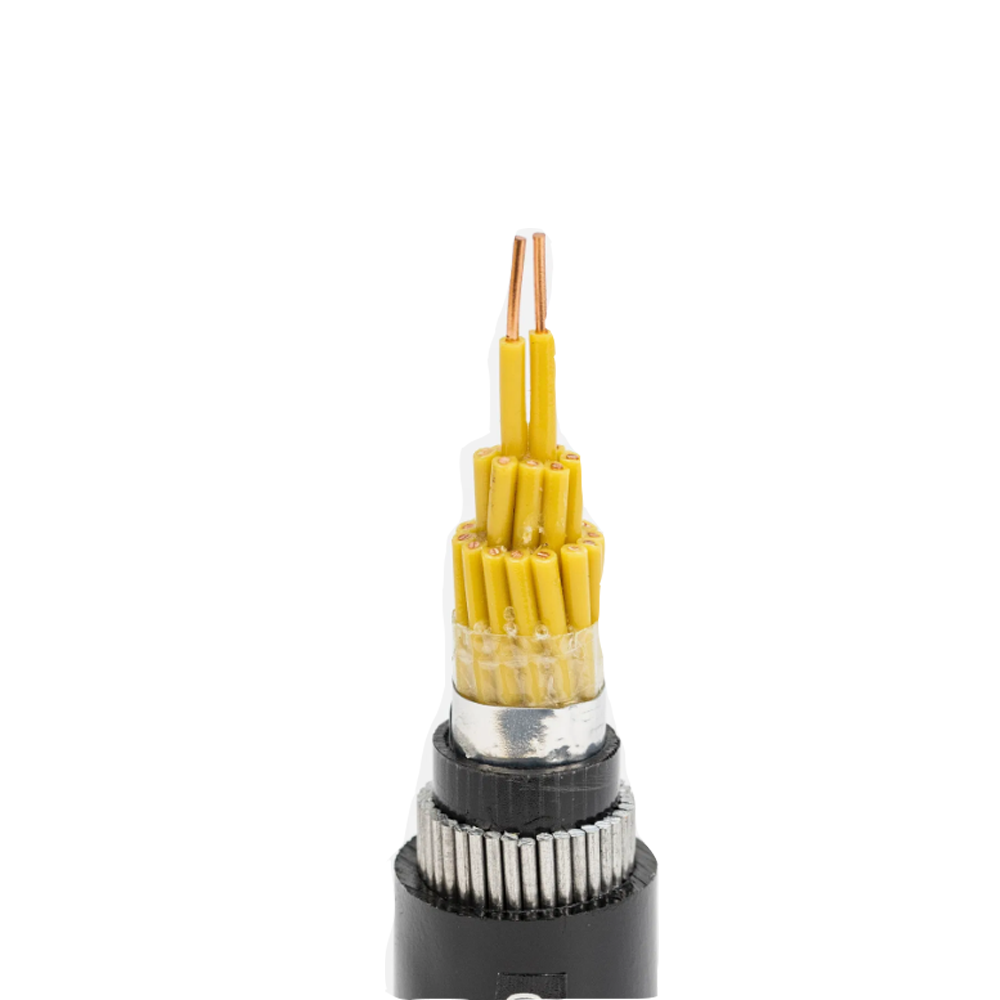

Selezione dell'HFFR cavi di controllo rispetto al PVC ignifugo standard comporta compromessi in termini di prestazioni multiple. La decisione dovrebbe basarsi su quali parametri siano critici per lo specifico ambiente di installazione piuttosto che su una preferenza generale per un sistema di materiali rispetto a un altro.
| Parametro | HFFR (LSZH) | FR-PVC | Impatto pratico |
| Emissione di gas acido (IEC 60754-2) | pH >4,3; conduttività <10μS/mm | pH tipicamente 1–2; elevata emissione di HCl | L'HCl corrode i componenti elettronici e metallici in tutta l'area interessata dopo l'incendio |
| Densità dei fumi (IEC 61034) | Trasmittanza ≥60%. | Tipicamente trasmittanza 5–25%. | Fondamentale per la visibilità dell'evacuazione in spazi chiusi |
| Flessibilità alle basse temperature | Moderato; tipicamente da –15°C a –25°C | Buono; Da –20°C a –40°C (a seconda del plastificante) | L'HFFR potrebbe rompersi durante l'installazione in climi freddi senza condizionamento |
| Resistenza agli oli e agli agenti chimici | variabile; dipendente dal polimero di base | Buono contro gli oli; Il PVC si gonfia in alcuni solventi | Deve verificare la compatibilità chimica del composto per gli ambienti delle macchine utensili |
| Resistenza di isolamento (a temperatura) | Alto; stabile in tutto l'intervallo di temperature | Diminuisce significativamente sopra i 60°C a causa della migrazione del plastificante | HFFR preferito per ambienti con pannelli di controllo ad alta temperatura |
| Costo relativo | Premio del 25–50% rispetto al PVC FR | Linea di base | Il sovrapprezzo sui costi è spesso giustificato dalla riduzione dei costi di bonifica post-incendio in ambienti ricchi di componenti elettronici |
Un parametro non riportato nella tabella sopra è il comportamento di invecchiamento a lungo termine. L'isolamento in PVC contiene plastificanti, in genere esteri ftalati o esteri adipati, che migrano fuori dal composto nel corso di decenni di servizio, facendo sì che la guaina del cavo e l'isolamento diventino progressivamente più rigidi e fragili. Questa migrazione del plastificante accelera a temperature elevate ed è irreversibile; un cavo in PVC flessibile al momento dell'installazione potrebbe risultare gravemente infragilito dopo 20 anni in un pannello di controllo caldo. I composti HFFR a base di resine poliolefiniche non contengono plastificanti e non subiscono questo meccanismo di invecchiamento, mantenendo le loro proprietà meccaniche per tutta la vita utile. Per cavi di controllo nelle applicazioni infrastrutturali critiche con durate di servizio di progettazione di 25-40 anni, questa differenza di invecchiamento è un fattore significativo che favorisce le costruzioni HFFR anche in ambienti in cui i soli requisiti di prestazione antincendio potrebbero non imporlo.
Integrità del circuito sotto tiro: come differiscono i cavi HFFR con resistenza al fuoco dallo standard LSZH
I cavi senza alogeni a bassa emissione di fumi e i cavi resistenti al fuoco soddisfano diversi obiettivi di sicurezza antincendio e sono spesso confusi nelle specifiche. I cavi HFFR/LSZH standard limitano la tossicità e l'opacità dei prodotti della combustione, ma non garantiscono che il cavo continui a trasportare segnale o alimentazione durante l'incendio stesso: prima o poi il cavo si romperà a causa del degrado dell'isolamento. I cavi resistenti al fuoco (testati secondo IEC 60331) sono progettati per mantenere l'integrità del circuito elettrico a temperature specificate per durate definite, consentendo ai sistemi che servono (illuminazione di emergenza, allarme antincendio, ventole per l'estrazione del fumo, alimentazione di emergenza) di continuare a funzionare mentre l'edificio viene evacuato.
La norma IEC 60331 sottopone i campioni di cavi completati alla fiamma diretta a 750°C (IEC 60331-21 per fili e cavi di piccole dimensioni) o 830°C (IEC 60331-23 per cavi con sezione trasversale maggiore) mentre il cavo rimane sotto il carico elettrico nominale. Il cavo deve mantenere la continuità per la durata del test, in genere 90 o 180 minuti, senza scariche elettriche, cortocircuiti o circuiti aperti. Il raggiungimento di queste prestazioni richiede un sistema di isolamento fondamentalmente diverso dall'HFFR standard: uno strato di nastro di mica avvolto attorno a ciascun conduttore o attorno al nucleo del cavo fornisce una barriera isolante minerale refrattaria che rimane elettricamente intatta alle temperature della fiamma dove tutti i materiali polimerici organici hanno bruciato da tempo.

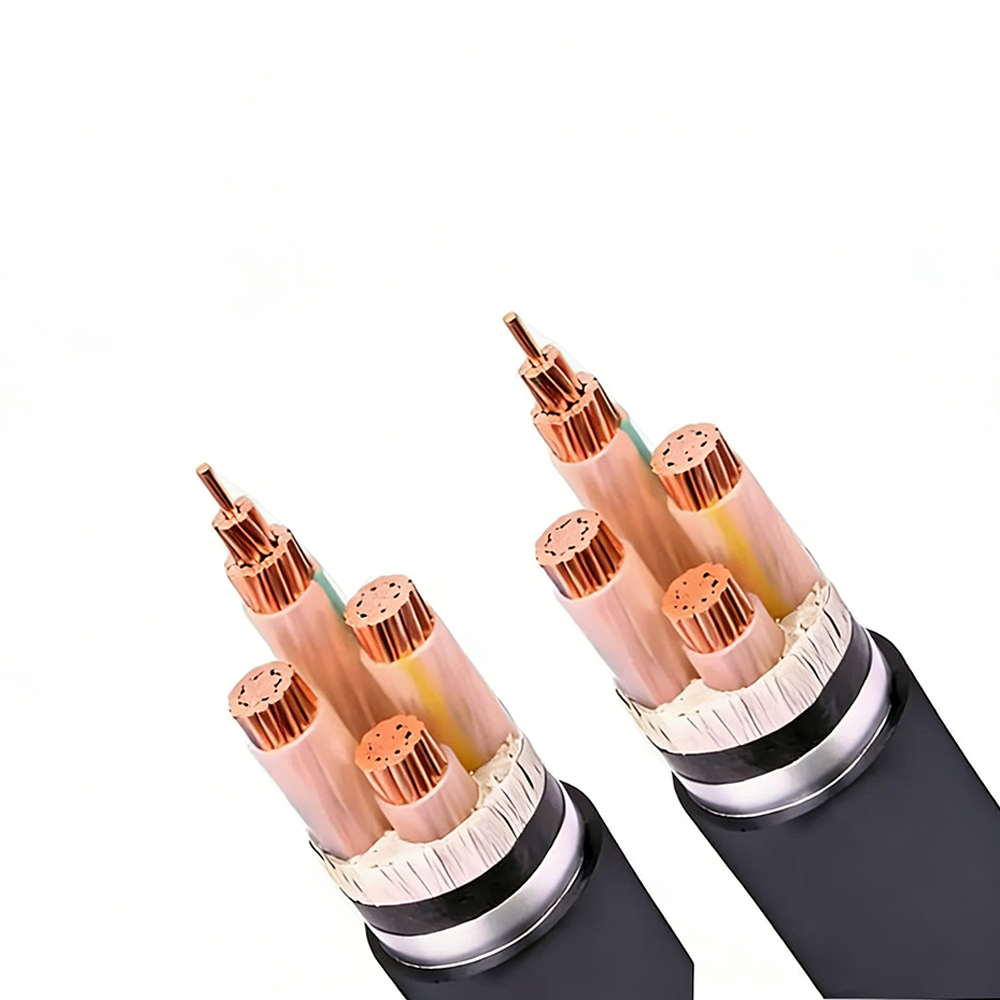

La combinazione di resistenza al fuoco e prestazioni senza alogeni - specificata come HFFR CWZ (integrità del circuito sotto incendio) in alcuni standard, o designata da EN 50200/EN 50362 nelle applicazioni ferroviarie ed edilizie europee - è ottenuta stratificando l'integrità del circuito del nastro di mica con una giacca esterna HFFR che limita i prodotti della combustione. Questa costruzione è obbligatoria per i cavi di controllo di emergenza negli ospedali, nei tunnel, nei grattacieli e nelle piattaforme offshore ai sensi di una serie di codici di sicurezza antincendio nazionali e internazionali. Lo strato di nastro di mica aggiunge costi significativi e aumenta il diametro del cavo (tipicamente un diametro esterno maggiore del 15-25% rispetto a un cavo HFFR standard equivalente), ma è l'unica costruzione che soddisfa contemporaneamente sia i requisiti di tossicità dei prodotti antincendio che i requisiti di sopravvivenza del circuito.
Una considerazione pratica per l'installazione dei cavi di controllo HFFR resistenti al fuoco è che lo strato di nastro di mica sotto l'isolamento è meccanicamente fragile: la mica è un minerale fragile che può delaminarsi se il cavo viene piegato al di sotto del raggio di curvatura minimo o sottoposto a urti durante l'installazione. Il nastro in mica danneggiato potrebbe non essere visibile esternamente se l'isolamento esterno rimane intatto, ma le prestazioni di integrità del circuito saranno compromesse nella posizione del danno. I cavi resistenti al fuoco devono essere maneggiati con maggiore attenzione rispetto ai cavi di controllo standard durante l'installazione, rispettando scrupolosamente le specifiche relative al raggio di curvatura minimo e proteggendoli dagli urti negli ambienti con canaline e canaline.
Specifica dei cavi di controllo HFFR per ambienti industriali specifici: differenze chiave nei requisiti
I cavi di controllo HFFR sono richiesti in diversi settori industriali, ma le soglie prestazionali specifiche, gli standard di test e i requisiti di costruzione variano in modo significativo da un settore all'altro. Un cavo certificato per un settore potrebbe non soddisfare i requisiti di un altro anche se il suo sistema di materiali è identico. La seguente ripartizione copre i settori più comuni ad alta richiesta in cui sono specificati cavi per il controllo dei fumi senza alogeni:
Ferrovia e trasporto di massa
Le applicazioni ferroviarie sono regolate dalla norma EN 45545-2 in Europa, che classifica i cavi in livelli di pericolo (HL1, HL2, HL3) in base al rischio di incendio del luogo di installazione: HL3 si applica ai cavi in aree in cui sono presenti passeggeri e l'evacuazione è difficile, come la metropolitana. La norma EN 45545-2 specifica i valori limite per il tasso di rilascio del calore (misurato dal calorimetro a cono secondo ISO 5660), la propagazione della fiamma, la produzione di fumo e l'indice di tossicità contemporaneamente e le soglie sono significativamente più rigorose rispetto alla suite IEC 60332/60754/61034 utilizzata nelle applicazioni edili. In particolare, l'indice di tossicità (misurato con i metodi NF X70-100 o FTIR) deve essere inferiore ai limiti definiti per più specie di gas di combustione (CO, HCN, HF, SO₂, NOₓ e altri) e non solo per la misurazione del gas acido sfuso della norma IEC 60754. Un cavo che soddisfa i requisiti standard LSZH per l'installazione negli edifici potrebbe non superare la norma EN 45545-2 HL2 sull'indice di tossicità.
Marino e offshore
Le piattaforme offshore e le navi commerciali applicano la norma IEC 60092-359 (cavi marini, privi di alogeni) insieme ai requisiti di resistenza al fuoco IEC 60331. Le installazioni marine aggiungono un requisito di resistenza all'acqua di mare non presente nelle specifiche edilizie o ferroviarie: il rivestimento del cavo deve mantenere la sua integrità meccanica dopo l'immersione e non deve gonfiarsi o delaminarsi se esposto all'acqua salata – rilevante per i cavi instradati attraverso aree umide o su ponti esposti. Inoltre, la risoluzione IMO MSC.61(67) (codice FTP) specifica i test sulla propagazione della fiamma superficiale e sulla densità del fumo condotti in condizioni specifiche di flusso d'aria ed esposizione al calore rappresentative degli incendi del compartimento della nave, che differiscono dalle condizioni di aria calma del test del fumo IEC 61034. Un cavo conforme alla norma IEC 61034 non è automaticamente conforme ai test del fumo IMO FTP Code Annex 1 o 2 senza una verifica separata.
Automazione industriale e produzione intelligente
Negli ambienti di automazione industriale, i cavi di controllo HFFR sono sempre più richiesti non perché i codici antincendio locali li impongano, ma a causa dei costi economici di bonifica post-incendio. Un incendio che coinvolge cavi standard in PVC in un moderno impianto di automazione – dove pannelli di controllo, servoazionamenti, PLC e apparecchiature HMI rappresentano milioni di euro di investimenti – rilascia HCl sufficiente a corrodere i gruppi elettronici in tutto l’involucro dell’edificio, non solo nell’area direttamente interessata dalle fiamme. La corrosione potrebbe non manifestarsi come guasti immediati, ma manifestarsi come progressivo degrado della connessione, corrosione delle tracce del PCB e aumento della resistenza dei contatti nei 6-18 mesi successivi all'evento di incendio. La sostituzione o la pulizia di apparecchiature elettroniche contaminate da HCl in una grande struttura automatizzata può costare da 10 a 50 volte il valore dei cavi bruciati. Questo argomento economico guida l’adozione volontaria dei cavi di controllo HFFR negli impianti di produzione intelligenti dove non esiste alcun requisito di codice obbligatorio, ed è la base per includere le specifiche dei cavi HFFR nelle valutazioni del rischio assicurativo per gli impianti di produzione elettronica di alto valore.
Installazione a bassa temperatura di cavi di controllo HFFR: rischi e requisiti di condizionamento
Una delle modalità di guasto sul campo più frequenti per i cavi di controllo HFFR è la rottura dell'isolamento durante l'installazione in ambienti freddi, causata dal ridotto allungamento alla rottura dei composti HFFR ad alto contenuto di riempitivo a basse temperature. Mentre i cavi standard in PVC mantengono una flessibilità utile fino a –20°C o meno grazie al loro contenuto di plastificante, molte formulazioni HFFR diventano notevolmente più rigide al di sotto di 0°C e possono rompersi se piegati o srotolati a temperature inferiori a –5°C e –10°C senza precauzioni. Ciò è particolarmente problematico nei progetti di installazione all'aperto durante i mesi invernali e negli impianti refrigerati dove i cavi devono essere instradati a una temperatura ambiente pari o inferiore a 0°C.
Le prestazioni a bassa temperatura di un cavo HFFR sono caratterizzate dal test di piegatura a freddo (IEC 60811-504) e dal test di impatto a freddo (IEC 60811-506). Il test di piegatura a freddo avvolge il cavo attorno a un mandrino di diametro specificato a una temperatura bassa definita e verifica l'eventuale presenza di fessurazioni; la prova di impatto a freddo fa cadere un martello appesantito su una sezione di cavo a bassa temperatura ed esamina l'isolamento per individuare eventuali crepe. Questi test vengono condotti alla temperatura dichiarata nelle specifiche del cavo, in genere –15°C, –20°C o –25°C a seconda della formulazione del composto. Tuttavia, il superamento del test di piegatura a freddo a –20°C non significa che il cavo possa essere maneggiato e instradato liberamente a –20°C in loco: il test applica una curvatura controllata con un raggio e una velocità definiti, mentre l'installazione in sito prevede piegature ripetute, tirature attorno agli angoli e srotolamento della bobina che generano concentrazioni di sollecitazioni che il test non replica.
La soluzione più efficace per l'installazione in climi freddi dei cavi di controllo HFFR è il condizionamento termico: conservare le bobine di cavo in uno spazio riscaldato a una temperatura minima di 15°C per almeno 24 ore prima dell'installazione in ambienti freddi. La massa termica di una bobina di cavo piena significa che il nucleo della bobina può rimanere freddo per diverse ore dopo che gli strati esterni si sono riscaldati, quindi il tempo di condizionamento dovrebbe essere basato sulle dimensioni della bobina: bobine piccole (sotto i 50 kg) possono essere adeguatamente condizionate in 12 ore, mentre i tamburi grandi (oltre 300 kg) possono richiedere 48-72 ore di condizionamento. Durante l'installazione in condizioni fredde, il cavo srotolato deve essere installato tempestivamente anziché lasciato a terra dove si raffredderà, e la piegatura a temperature inferiori alla temperatura di piegatura a freddo nominale del composto deve essere evitata instradando il cavo il più possibile in percorsi rettilinei fino a raggiungere la sua posizione finale. I produttori di cavi HFFR di alta qualità pubblicano sempre più linee guida specifiche per l'installazione a freddo insieme alle schede tecniche standard, riconoscendo che la corretta procedura di installazione fa parte delle specifiche prestazionali del prodotto.
Come verificare la certificazione dei cavi di controllo HFFR e quale documentazione richiedere
Le dichiarazioni sull'assenza di alogeni e sul basso livello di fumo sui cavi di controllo HFFR sono autodichiarazioni a meno che non siano supportate da rapporti di test di terze parti provenienti da laboratori accreditati. A differenza di alcune certificazioni di sicurezza elettrica che richiedono una sorveglianza continua della fabbrica e un nuovo test del prodotto, la certificazione delle prestazioni antincendio HFFR viene spesso ottenuta una volta per una costruzione di riferimento e quindi applicata all'intera gamma di costruzioni di cavi realizzate nominalmente con lo stesso composto. Questa pratica crea un divario significativo nella verifica: la formulazione del composto può essere identica in tutte le costruzioni, ma la prestazione antincendio complessiva del cavo dipende anche dallo spessore della parete del rivestimento, dalla massa totale del polimero per metro (che determina il carico totale di carburante e quindi dalla generazione di fumo) e dalla geometria della cordatura (che influenza la facilità con cui l'aria raggiunge il nucleo del cavo durante la combustione). Un rapporto di prova per una costruzione a 4 conduttori da 1,5 mm² non convalida automaticamente la prestazione al fuoco di una costruzione a 12 conduttori da 2,5 mm² nella stessa famiglia di cavi.
Quando si acquistano cavi di controllo HFFR per progetti con requisiti formali di sicurezza antincendio, è necessario richiedere e verificare la seguente documentazione prima di accettare il materiale in loco:
- Rapporti di prova IEC 60754-1 e -2: Conferma del contenuto di alogeni al di sotto dei valori soglia (pH >4,3 e conduttività <10 μS/mm per IEC 60754-2) per gli specifici composti di isolamento e rivestimento utilizzati. Il rapporto dovrebbe identificare il laboratorio, la data del test e la designazione specifica del composto del materiale testato, non solo la designazione del tipo di cavo.
- Rapporto di prova sulla densità del fumo IEC 61034-2: Conferma di una trasmittanza ≥60% per una struttura di cavo con una massa polimerica totale per metro paragonabile alla struttura acquistata. Se il cavo ordinato ha una massa polimerica per metro significativamente maggiore (più nuclei, guaina più spessa) rispetto alla struttura testata, la prestazione effettiva del fumo potrebbe essere peggiore di quanto indicato dal risultato del test.
- Rapporto sulla propagazione della fiamma raggruppata IEC 60332-3: Specificare quale categoria (A, B, C o D) soddisfa la costruzione testata e il volume del cavo installato per metro utilizzato nel test. La categoria A (7 litri/m) è la più impegnativa e rilevante per le passerelle portacavi densamente riempite nelle applicazioni di controllo industriale.
- Dichiarazione di tracciabilità dei materiali: Una dichiarazione del produttore attestante che il lotto di produzione specifico fornito è stato fabbricato utilizzando le stesse formulazioni dei composti utilizzati per i test di certificazione, inclusi i numeri di lotto dei composti laddove i requisiti della documentazione di qualità del progetto richiedono questo livello di tracciabilità.
- Dichiarazione di conformità RoHS: Confermando che i materiali dei cavi, inclusi tutti i plastificanti, stabilizzanti, pigmenti e coadiuvanti tecnologici nel composto HFFR, sono conformi alle restrizioni sulle sostanze della Direttiva UE 2011/65/UE. Alcuni composti HFFR utilizzano coadiuvanti tecnologici o stabilizzanti che contengono ftalati soggetti a restrizioni; La conformità RoHS per i cavi HFFR non è automatica e deve essere verificata indipendentemente dalla dichiarazione di assenza di alogeni.
Per progetti disciplinati da specifici standard regionali o di settore (EN 45545-2 per il settore ferroviario, IEC 60092-359 per il settore navale o codici edilizi nazionali che fanno riferimento alle classificazioni delle prestazioni CPR (Regolamento sui prodotti da costruzione) in Europa - i rapporti di prova specifici dello standard applicabile devono essere ottenuti separatamente dalla suite generica IEC 60332/60754/61034, poiché i metodi di prova e i valori limite differiscono tra gli standard in modo tale da presupporre una conformità incrociata. inaffidabile.
