Introduzione completa ai cavi piatti

I. Definizione e caratteristiche fondamentali
I cavi piatti sono cavi con conduttori disposti in parallelo all'interno di una struttura piatta, tipicamente caratterizzati da un rapporto larghezza/spessore maggiore di 4:1. Questo design unico offre vantaggi distinti nelle applicazioni con spazio limitato.

Caratteristiche principali:

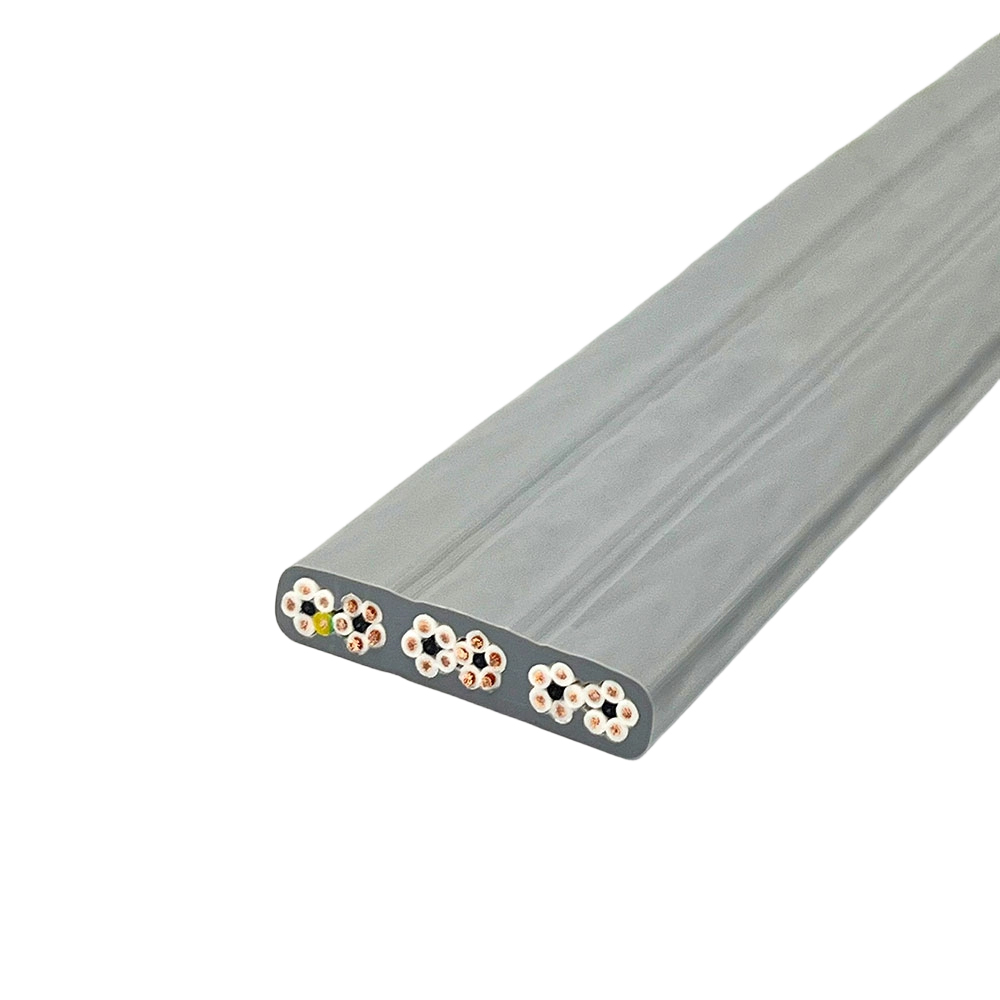

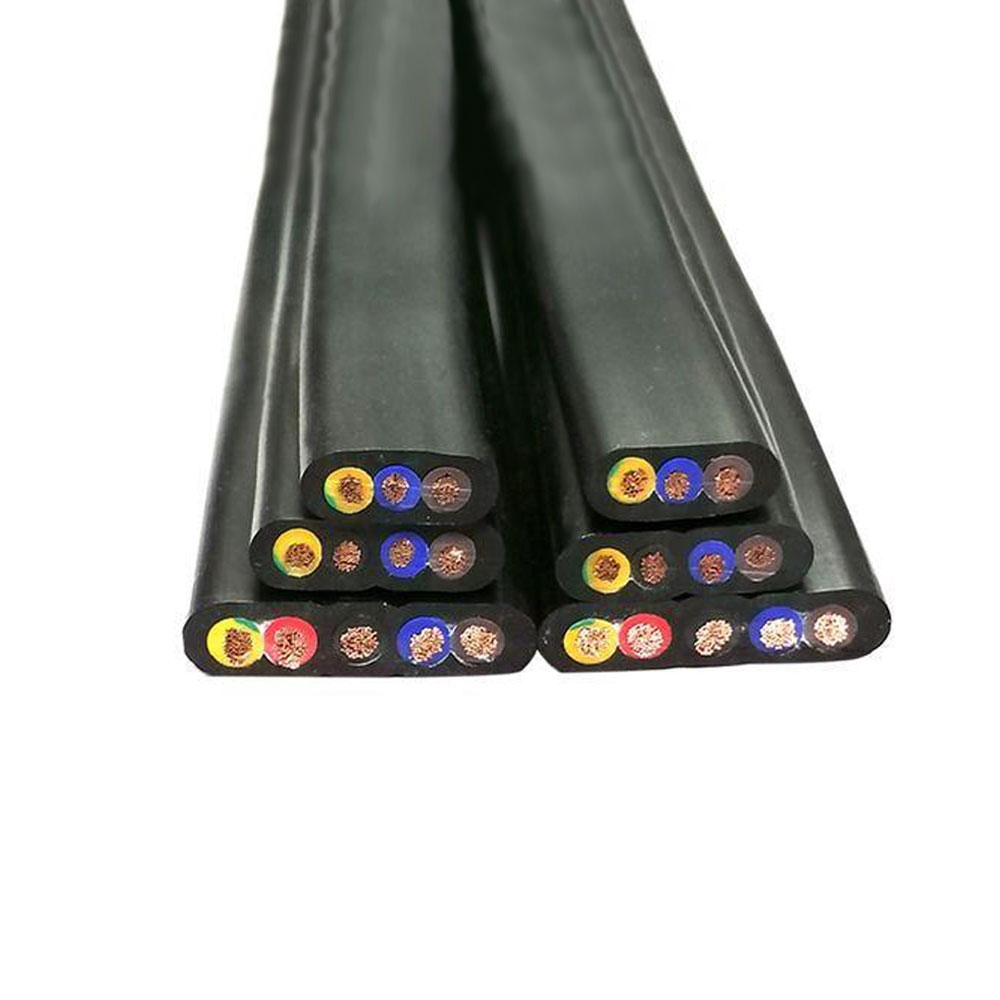

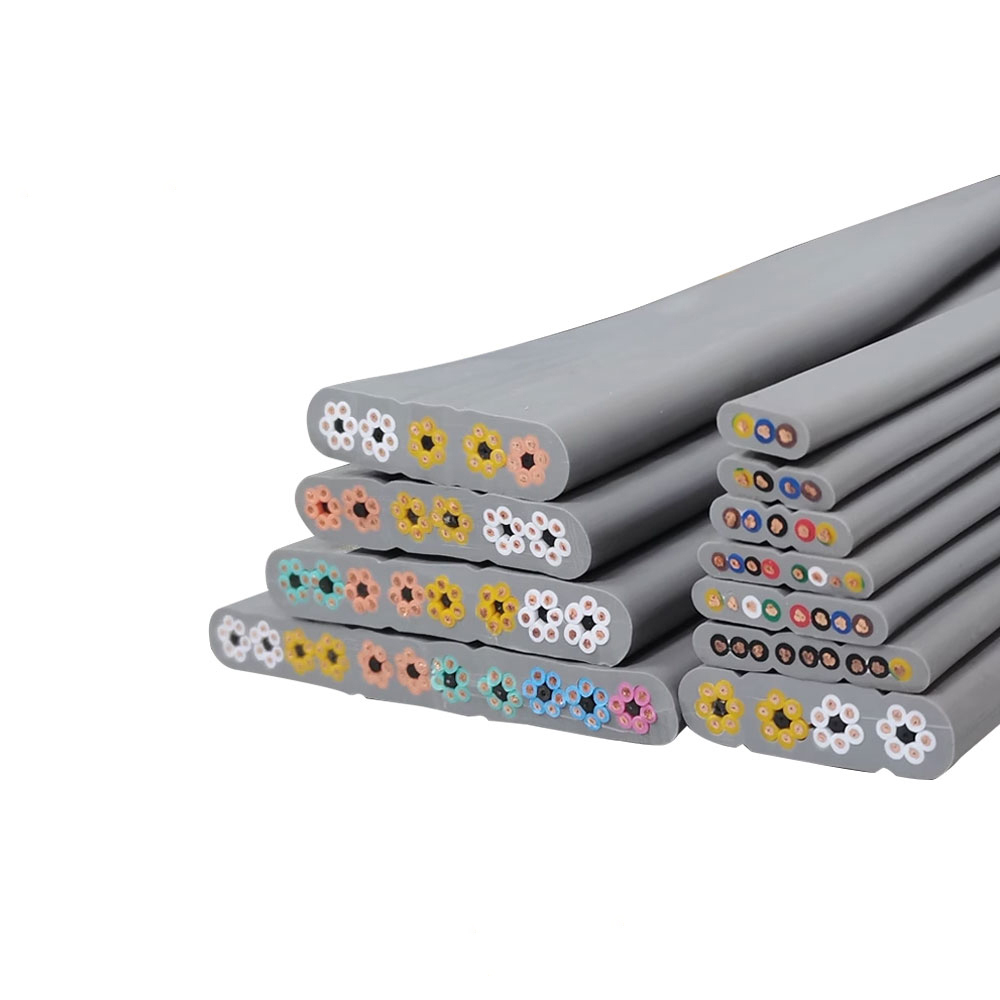

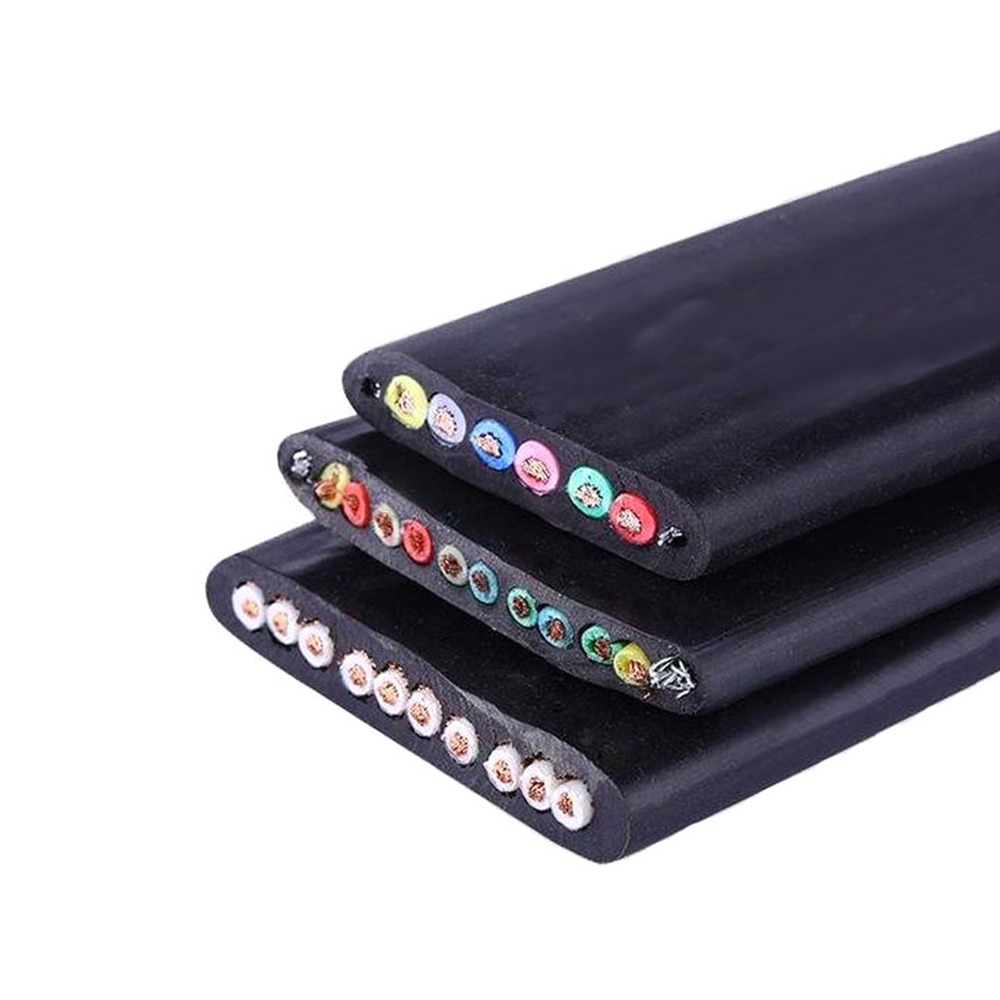

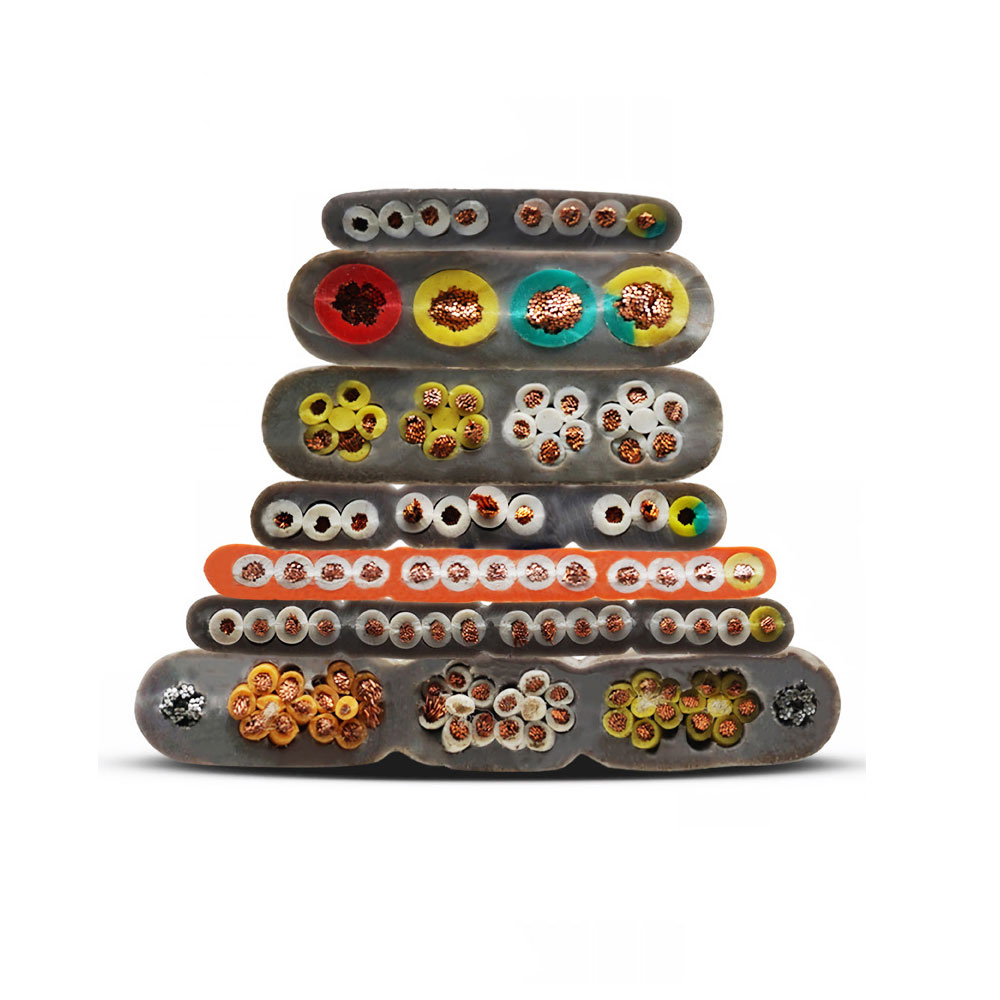

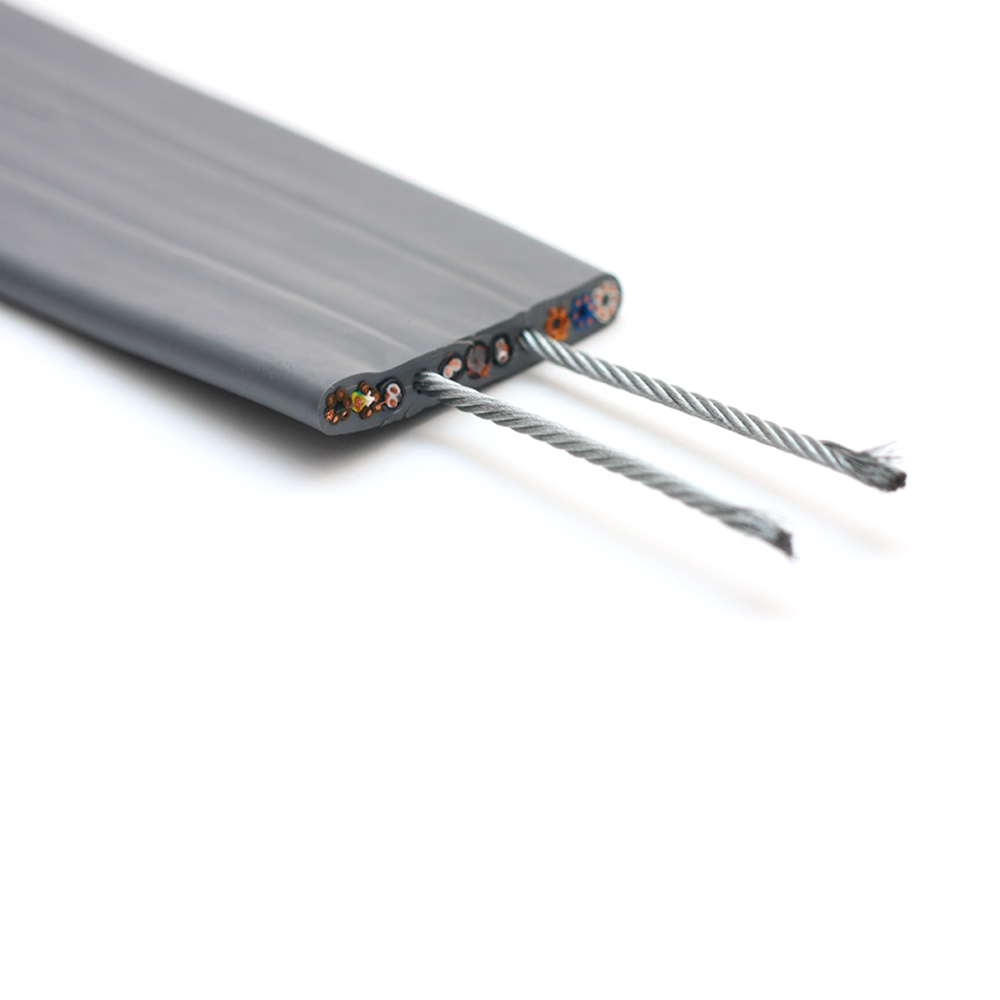

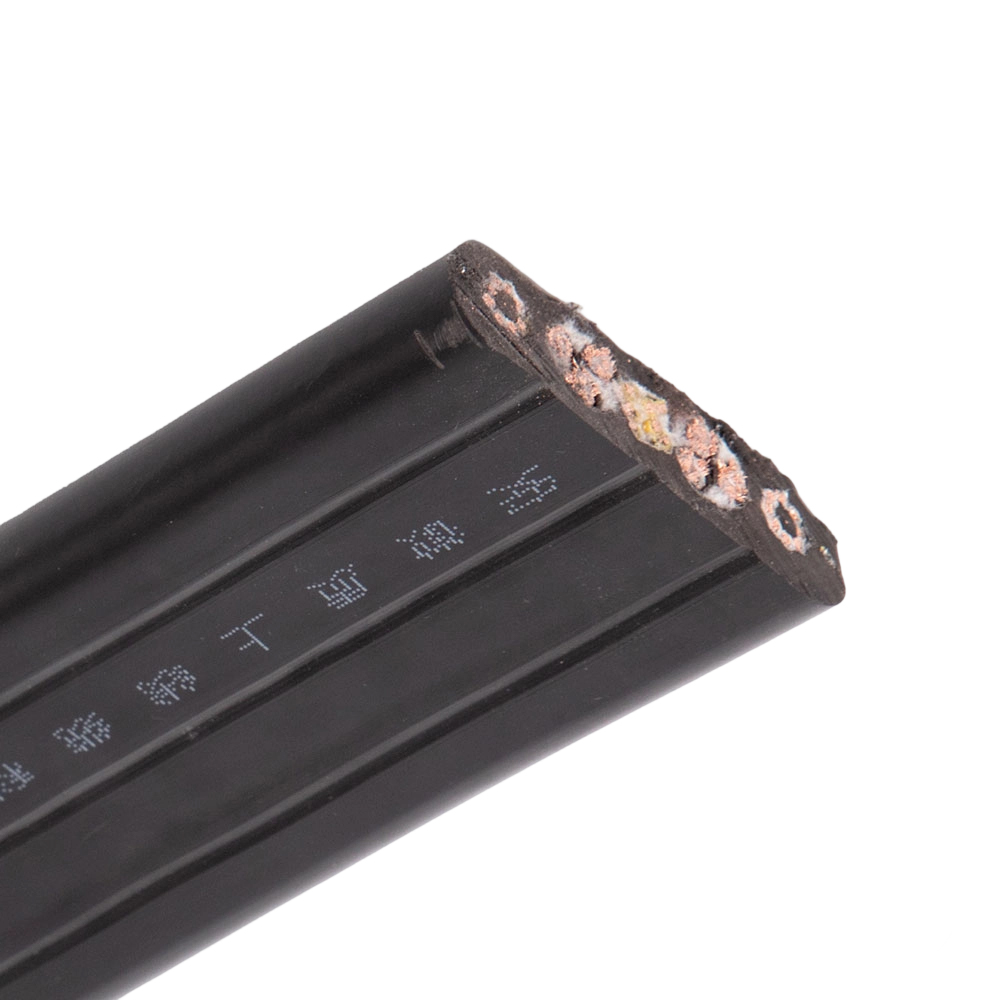

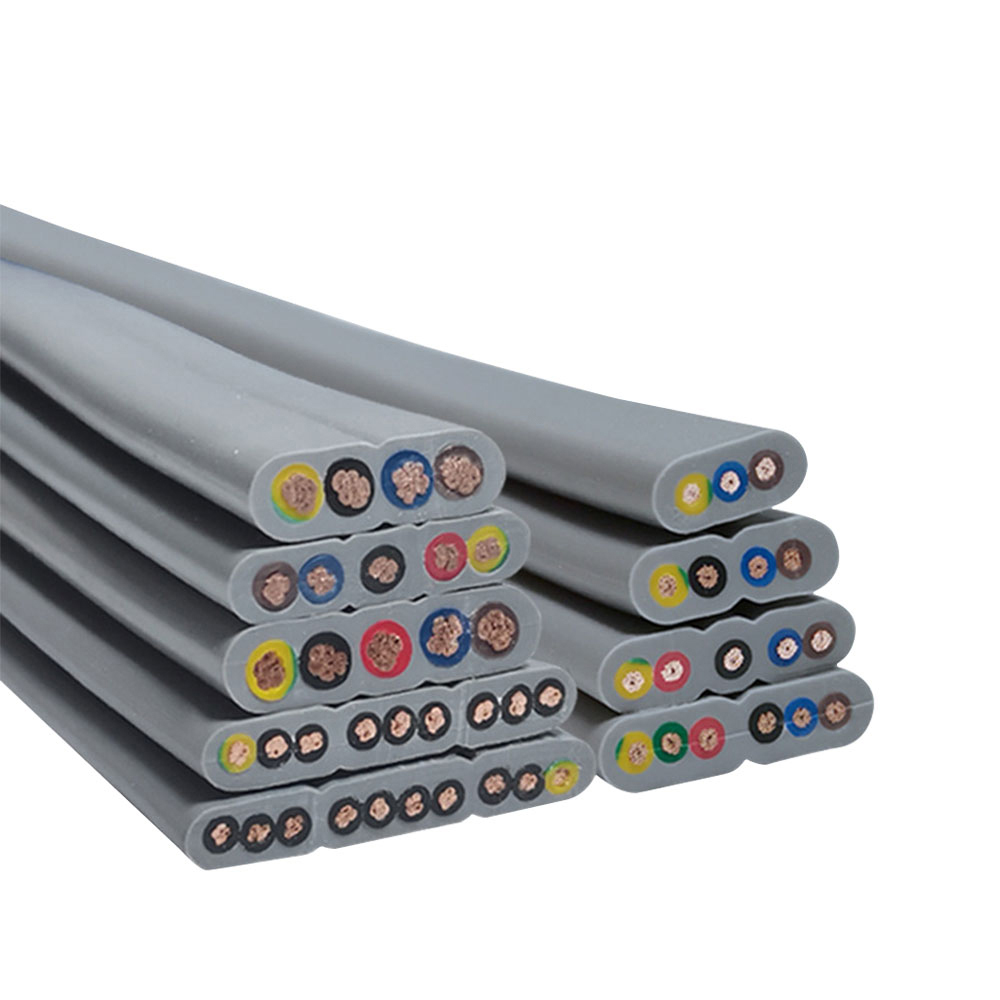

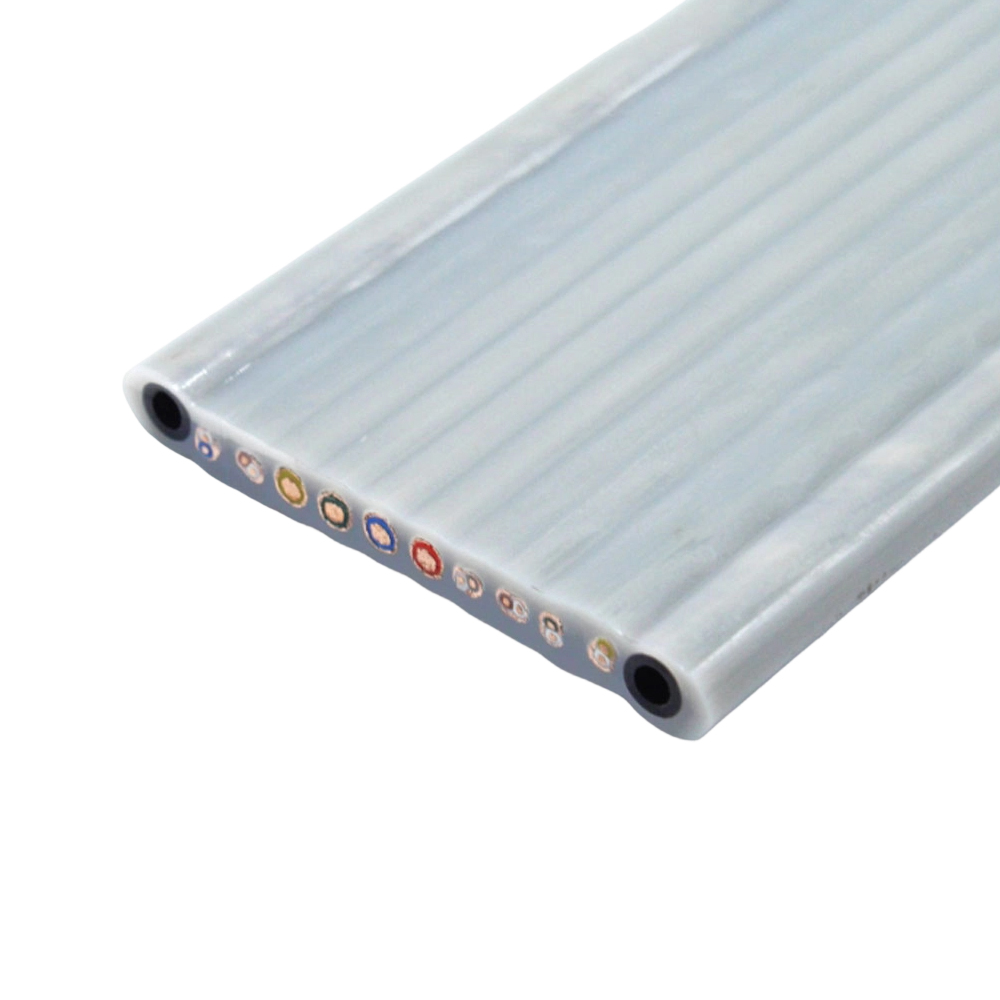

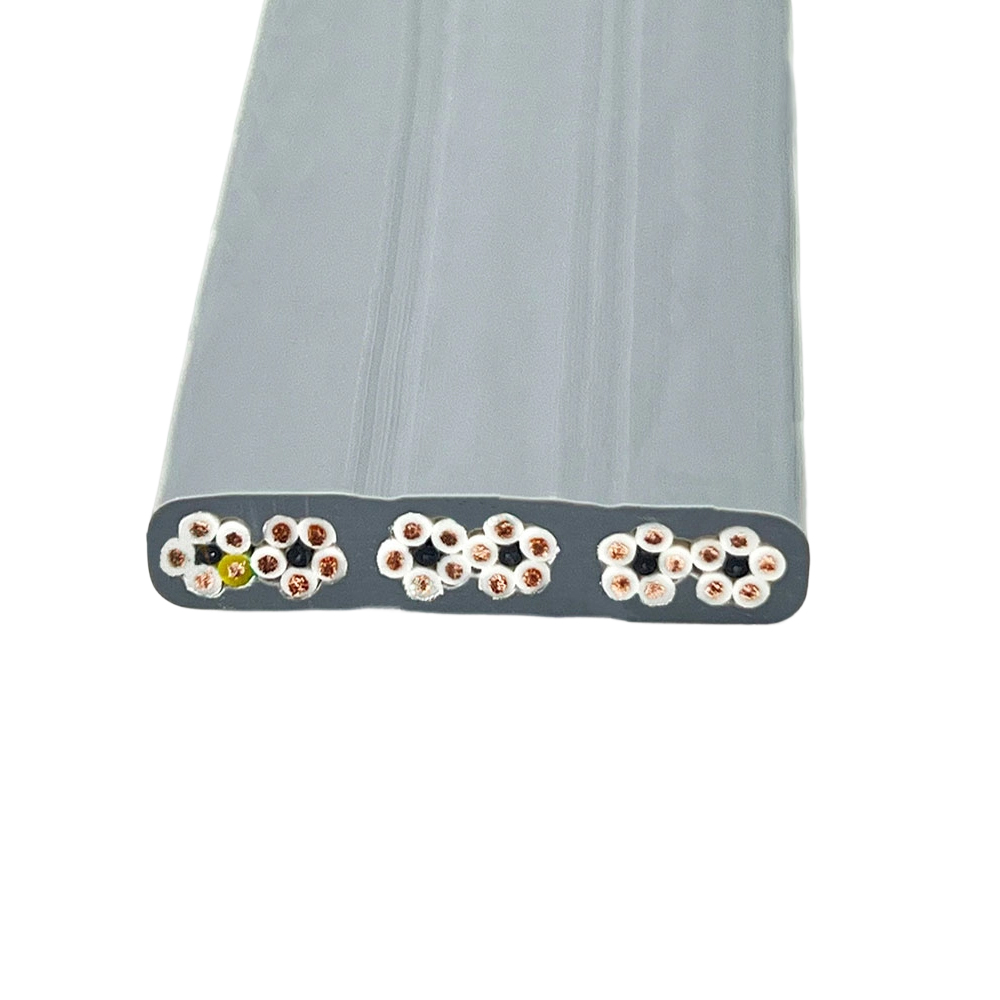

Struttura Piatta: Tutti i conduttori sono disposti in parallelo all'interno dello stesso piano, con spessore notevolmente ridotto rispetto ai cavi tondi.
Elevato utilizzo dello spazio: può essere installato a stretto contatto con le superfici, risparmiando spazio di installazione.
Eccellente flessibilità: può piegarsi nella direzione della sezione trasversale con un raggio di curvatura ridotto.
Installazione semplice: i conduttori si allineano ai pin del connettore senza necessità di torcerli.
Buona dissipazione del calore: la struttura piatta aumenta la superficie per la dissipazione del calore.

II. Principali tipologie e scenari applicativi
Connessioni interne nei dispositivi elettronici: trasmissione del segnale in dispositivi come schede madri di computer, stampanti e scanner.
Collegamenti per apparecchiature mediche: cablaggio compatto all'interno di monitor, dispositivi a ultrasuoni e macchine a raggi X.
Apparecchiature di automazione: connessioni per parti mobili in robot, macchine CNC e apparecchiature per semiconduttori.
Trasporti: cablaggi per automobili, avionica e cablaggio interno nei veicoli ferroviari.
Elettrodomestici: Collegamenti del pannello di controllo di lavatrici, condizionatori, frigoriferi, ecc.
Sistemi di illuminazione a LED: collegamenti per strisce luminose e cablaggio interno in scatole luminose pubblicitarie.
Apparecchiature di test e misurazione: connessioni sonde e trasmissione del segnale ad alta densità all'interno degli strumenti.

III. Controlli chiave del processo di produzione
Preparazione del conduttore: utilizza rame raffinato o leghe di rame, con conduttori di forma rotonda o rettangolare piatta. Per le applicazioni ad alta frequenza, i conduttori vengono sottoposti a placcatura in stagno o argento.
Trattamento di isolamento: i materiali includono PVC, PET, PI o fluoroplastica. L'uniformità dello spessore dell'isolamento è controllata entro ±0,01 mm.
Disposizione parallela: le ruote guida di precisione dispongono i nuclei isolati in parallelo, con tolleranza di spaziatura controllata entro ±0,05 mm.
Incollaggio e fissaggio: i nuclei paralleli vengono fissati in una struttura unificata mediante pressatura a caldo o incollaggio adesivo. La forza di adesione garantisce l'assenza di delaminazione durante l'uso.
Trattamento di schermatura: vengono aggiunti strati schermanti in foglio di alluminio o rete di rame secondo necessità, con una copertura superiore al 95%.
Guaina esterna: guaina estrusa in PVC, poliuretano o gomma siliconica con spessore uniforme e bordi lisci.
Controllo di qualità: test di conduzione al 100% e test di resistenza all'isolamento della tensione. Anche i cavi ad alta frequenza vengono sottoposti a test di impedenza caratteristica.

IV. Vantaggi principali dettagliati
Vantaggio salvaspazio: la struttura piatta consente di disporre più conduttori in uno spazio di spessore limitato, migliorando l'utilizzo dello spazio del 30%-50% rispetto ai cavi tondi.
Vantaggio della comodità di installazione: i conduttori paralleli si allineano facilmente con i connettori, riducendo i tempi di installazione. Può essere fissato direttamente con nastro adesivo o clip, eliminando la necessità di dispositivi specializzati.
Vantaggio di flessibilità e durata: può sopportare flessioni ripetute, con un raggio di curvatura minimo fino a 5 volte lo spessore. I cavi piatti appositamente progettati possono raggiungere una durata di piegatura superiore a 1 milione di cicli.
Vantaggio in termini di prestazioni elettriche: la struttura parallela riduce l'induttanza del conduttore, a vantaggio della trasmissione del segnale ad alta frequenza. La spaziatura coerente dei conduttori garantisce un'impedenza caratteristica stabile.
Vantaggio nella dissipazione del calore: la struttura piatta aumenta la superficie per la dissipazione del calore, consentendo carichi di corrente più elevati. La capacità di trasporto di corrente è superiore del 10%-20% rispetto ai cavi tondi con la stessa sezione trasversale.
Vantaggio in termini di rapporto costo-efficacia: costi complessivi inferiori grazie al risparmio di spazio e tempo di installazione. Elevato utilizzo del materiale e scarti di produzione minimi.
Vantaggio di affidabilità: la struttura stabile riduce il rischio di spostamento relativo tra i conduttori. La distribuzione uniforme delle sollecitazioni sullo strato isolante riduce il rischio di scariche parziali.
Vantaggio della standardizzazione: conforme agli standard internazionali come UL, CSA e VDE. Alcuni modelli seguono specifiche specifiche del settore.

VI. Direzioni dell'innovazione tecnologica
Sviluppo ultrasottile: sviluppo di cavi piatti ultrasottili con spessori inferiori a 0,5 mm per soddisfare le esigenze dei dispositivi indossabili.
Integrazione ad alta densità: integrazione di alimentazione, segnali, fibre ottiche e altri mezzi di trasmissione all'interno di un singolo cavo piatto.
Integrazione di circuiti flessibili: combinazione di cavi piatti con circuiti stampati flessibili per ottenere funzioni di connettività più complesse.
Applicazione di materiali ecologici: utilizzo di materiali isolanti riciclabili, biodegradabili e rispettosi dell'ambiente.
Cavi piatti intelligenti: integrazione di sensori per il monitoraggio in tempo reale di temperatura, deformazione e altri parametri.

I cavi piatti svolgono un ruolo insostituibile nelle applicazioni di cablaggio con vincoli di spazio e ad alta densità grazie ai loro vantaggi strutturali unici. Poiché i dispositivi elettronici continuano ad evolversi verso la miniaturizzazione e il design leggero, l’ambito di applicazione dei cavi piatti si espanderà ulteriormente e i requisiti tecnici continueranno ad aumentare. La scelta del cavo piatto appropriato richiede una considerazione completa delle prestazioni elettriche, delle proprietà meccaniche, dell'adattabilità ambientale, dei requisiti di installazione e di altri fattori.
