Quando l’espansione di una fabbrica perde tempo di produzione a causa di un guasto a un cavo, o un parco solare scopre che il suo cablaggio CC non è in grado di gestire il carico termico, la causa principale raramente risiede nel trasformatore o nel quadro. Di solito si riconduce a un cavo sottodimensionato, isolato in modo errato o scarsamente adatto al suo ambiente. Questo è il motivo per cui affrontiamo il tema di una soluzione di distribuzione elettrica da una prospettiva incentrata sui cavi: lo strato fisico che collega ogni componente della rete è anche il punto di guasto più comune quando la selezione viene trattata in un secondo momento.
Una soluzione di distribuzione elettrica è più di un semplice elenco di componenti. È la struttura integrata che prende energia dalla rete di trasmissione e la consegna in modo sicuro agli utenti finali, siano essi uno stabilimento di produzione, un ospedale o un complesso residenziale. L'architettura segue tipicamente un percorso standard: le linee di trasmissione ad alta tensione scendono attraverso le sottostazioni, si spostano attraverso gli alimentatori di distribuzione primaria, vengono nuovamente ridotte dai trasformatori di distribuzione e infine raggiungono i clienti attraverso linee secondarie e connessioni di servizio.
Una soluzione completa combina quattro livelli: progettazione dell'architettura del sistema, selezione delle apparecchiature (trasformatori, quadri, dispositivi di protezione), cablaggio e cablaggio che trasporta la corrente e sistemi di monitoraggio che tengono tutto sotto controllo. All'interno di questa struttura, lo strato di cavi merita un'attenzione speciale perché è l'unico elemento che deve attraversare fisicamente l'intera rete, dal piazzale della sottostazione al punto di carico finale.
Per una visione completa di come le diverse famiglie di cavi si inseriscono in questa architettura, puoi esplorare la nostra gamma completa di cavi di alimentazione , che spazia dai cavi da costruzione a bassa tensione fino ai tipi aerei e corazzati a media tensione. In questo articolo, ci concentreremo sul quadro decisionale per selezionare correttamente tali cavi.
Comprendere la funzione di ciascun segmento di rete rende più chiara la selezione del cavo. Diversi stadi di distribuzione impongono requisiti meccanici, termici ed elettrici completamente diversi ai conduttori che li servono.
Le sottostazioni eseguono la trasformazione della tensione e l'isolamento dei guasti. All'interno di queste strutture, l'ambiente di cablaggio è notevolmente diverso da quello sul campo. I cavi di controllo e i cavi del computer collegano pannelli relè, circuiti di protezione e strumentazione: non si tratta di alimentatori ma di portanti di segnale e richiedono una schermatura per resistere alle interferenze elettromagnetiche provenienti dai bus ad alta tensione adiacenti. Per le sottostazioni esterne, le esigenze critiche dei cavi includono resistenza all'esposizione ai raggi UV, ampi sbalzi di temperatura e contatto occasionale con l'umidità. Questo è un buon esempio del perché la mentalità della "soluzione" è importante: una soluzione di distribuzione dell'energia non riguarda solo i grandi cavi di alimentazione ma anche i collegamenti di controllo e comunicazione che rendono possibile la protezione automatizzata.
La distribuzione primaria funziona a media tensione, in genere da 10 kV a 35 kV in molti sistemi, e costituisce la spina dorsale tra la sottostazione e i trasformatori di distribuzione locale. Queste linee possono essere eseguite sotterranee o aeree. Per le linee primarie aeree, il cavo deve resistere all'esposizione continua all'esterno, alle vibrazioni del vento e agli sbalzi di temperatura. Questo è dove cavi aerei isolati per linee di distribuzione aeree diventare rilevante. Offrono l'isolamento di un cavo di alimentazione con la robustezza meccanica necessaria per le installazioni su palo.
La distribuzione secondaria funziona a bassa tensione (tipicamente 0,6/1 kV) e va dai trasformatori di distribuzione ai punti di servizio. Questi cavi spesso entrano negli edifici o sono interrati nei condotti, quindi le priorità si spostano sulla protezione meccanica, sul ritardo di fiamma e, in alcuni casi, sulla bassa emissione di fumi per le aree popolate.
L'ultimo tratto della rete entra nella proprietà del cliente. All'interno degli edifici commerciali o residenziali, il cablaggio deve essere conforme alle norme antincendio e spesso ai requisiti LSZH (basso contenuto di fumi e assenza di alogeni) per proteggere gli occupanti durante un evento di incendio. In questo caso la scelta standard è rappresentata dal filo da costruzione in PVC ignifugo o da composti a basso contenuto di fumi e senza alogeni come la serie WDZ. La distinzione tra locali industriali ed edifici pubblici è importante: un magazzino può dare priorità alla resistenza meccanica, mentre una torre per uffici dà priorità alle caratteristiche di emissione di fumo e propagazione della fiamma.
Il processo di selezione dei cavi per qualsiasi progetto di distribuzione si riduce a una serie di decisioni tecniche interdipendenti. Gestirli correttamente in anticipo evita costose rilavorazioni, interruzioni non pianificate e violazioni della sicurezza successive. I pilastri fondamentali sono la tensione nominale, la chimica dell'isolamento, il materiale e la sezione trasversale del conduttore, la guaina e l'armatura e la conformità antincendio/ambientale.
La tensione del sistema determina la classe di isolamento. La distribuzione a bassa tensione (0,6/1 kV) e i circuiti primari a media tensione (6/10/35 kV) richiedono progettazioni di cavi fondamentalmente diverse. Per l'isolamento, la scelta pratica è tra PVC e polietilene reticolato (XLPE).
| Parametro | Isolamento in PVC | Isolamento XLPE |
|---|---|---|
| Temperatura nominale del conduttore (continua) | Tipicamente 70°C | Tipicamente 90°C (e fino a 105°C per gradi speciali) |
| Capacità di sovraccarico | Moderato | Maggiore tolleranza al sovraccarico a breve termine |
| Perdita dielettrica | Più in alto | Più in basso |
| Resistenza all'acqua | Buono con una giacca adeguata | Meglio in condizioni di bagnato con un design adeguato |
| Tenacità meccanica | Flessibile | Più rigido ma durevole |
La classificazione termica più elevata di XLPE significa che una determinata dimensione del conduttore può trasportare più corrente rispetto allo stesso conduttore con isolamento in PVC o, in alternativa, è possibile utilizzare un conduttore più piccolo per lo stesso carico. Ciò rende XLPE la scelta dominante per gli alimentatori primari di media tensione e per molti circuiti a bassa tensione ad alta richiesta. Per uno sguardo più approfondito ai vantaggi in termini di prestazioni nei sistemi moderni, rivedere perché i cavi di alimentazione isolati in XLPE sono la scelta preferita per i moderni sistemi di distribuzione . Puoi anche esaminare un disegno specifico con Cavi di alimentazione isolati XLPE con maggiore resistenza al calore per ambienti con temperatura ambiente più elevata.

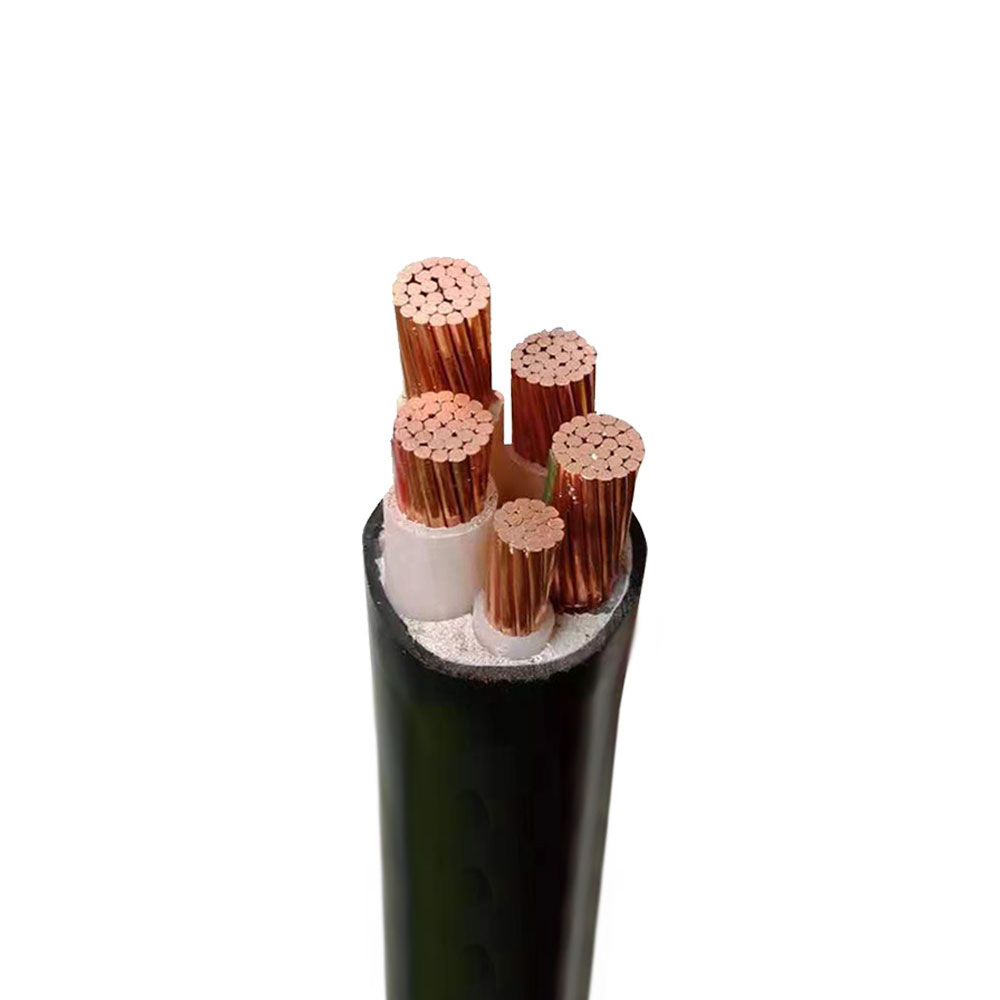

Fornitori di cavi di alimentazione isolati e inguainati XLPE resistenti al calore YJV, commercio all'ingrosso Zhishang Cable è fornitore e fabbrica di cavi di alimentazione isolati e inguainati XLPE con resistenza al calore YJV all'ingrosso in Cina, eccellente resistenza al calore ... Visualizza il prodotto → Dominano due materiali conduttori: rame e alluminio. Il rame offre una maggiore conduttività, una migliore duttilità e una maggiore resistenza alla corrosione nella maggior parte degli ambienti. L'alluminio è più leggero e generalmente più economico, ma richiede sezioni trasversali più grandi per la stessa capacità di trasporto di corrente e richiede tecniche di terminazione attente per prevenire la corrosione galvanica sulle connessioni.
La scelta della sezione trasversale deve tenere conto di tre fattori contemporaneamente: la corrente di carico, la caduta di tensione accettabile lungo il percorso del cavo e la resistenza al cortocircuito (la capacità di sopravvivere a un guasto per una durata specifica). Come regola generale, per corse superiori a 50 metri a bassa tensione, la caduta di tensione spesso diventa il fattore limitante piuttosto che la portata. I conduttori sottodimensionati causano un calore eccessivo, che accelera l'invecchiamento dell'isolamento e aumenta le perdite di linea.
L'ambiente determina lo strato di protezione esterno. I cavi posati direttamente nel terreno beneficiano di un'armatura in nastro di acciaio (SWA o STA) per resistere ai danni dei roditori e agli impatti meccanici. In terreni umidi o chimicamente aggressivi, una guaina in polietilene (PE) o poliuretano (PUR) fornisce una barriera contro l'umidità. Per le installazioni aeree sono comuni le guaine in PE stabilizzato ai raggi UV. Per i vassoi all'interno degli impianti industriali, è tipica una guaina esterna in PVC, ma dove la sicurezza antincendio è fondamentale, sono richiesti materiali LSZH.
La prestazione al fuoco è un criterio legale e orientato alla sicurezza. I cavi ignifughi (FR) inibiscono la propagazione del fuoco, ma possono comunque emettere fumo e gas corrosivi. I cavi a basso contenuto di fumi e senza alogeni (LSZH) limitano il rilascio di gas alogeni e riducono la densità del fumo, che è fondamentale nei tunnel, nei grattacieli e nelle sale di controllo dove l'evacuazione e la protezione delle apparecchiature sono importanti.
La conformità legislativa si applica all’intero ciclo di vita del prodotto. Per i progetti nel mercato europeo, la certificazione CE e la conformità RoHS/REACH sono considerazioni obbligatorie. Per i progetti nordamericani, la certificazione UL è spesso un requisito contrattuale. Un produttore con linee di prodotti certificati CE e UL semplifica l'approvvigionamento per distributori e appaltatori che servono clienti internazionali.
Il cavo ideale per un'acciaieria raramente è il cavo ideale per una sala server. Comprendere le esigenze ambientali e operative di ogni scenario fa la differenza tra un'installazione affidabile e un problema di manutenzione ricorrente.
Le fabbriche combinano temperature ambientali elevate, esposizione a oli e sostanze chimiche, vibrazioni dei macchinari e flessione costante delle attrezzature in movimento. Gli alimentatori all'interno di un impianto devono resistere al calore e alle sollecitazioni meccaniche. I cavi di controllo per le linee di produzione necessitano di schermatura per proteggere i segnali dalle interferenze elettromagnetiche generate da motori e azionamenti.
I sistemi di automazione, in particolare, richiedono cavi altamente flessibili in grado di resistere a milioni di cicli di flessione nelle catene portacavi. Per queste impostazioni, soluzioni di cavi progettate per linee di produzione automatizzate fornire la necessaria durata flessibile e integrità del segnale. Negli impianti petrolchimici i cavi possono essere esposti a solventi e agenti caustici; soluzioni di cavi specializzate per ambienti petrolchimici sono progettati con materiali di rivestimento che resistono agli attacchi chimici pur mantenendo le prestazioni elettriche.
La sicurezza degli occupanti guida la scelta dei cavi negli spazi commerciali. La priorità è limitare la propagazione delle fiamme e la generazione di fumo durante un incendio e mantenere l'integrità del circuito per i sistemi essenziali come gli allarmi antincendio e l'illuminazione di emergenza. I cavi per l'edilizia a basso contenuto di fumi e senza alogeni (ad esempio, la serie WDZ) sono la risposta del settore a questo requisito.
Il trasporto verticale aggiunge un requisito unico. Gli ascensori utilizzano cavi piatti mobili specializzati che devono sostenere il proprio peso, rimanere flessibili attraverso milioni di cicli di flessione e mantenere la continuità elettrica in un sistema in movimento. La stessa logica di sicurezza antincendio si applica al cablaggio di controllo HVAC, che spesso passa attraverso plenum di ritorno dell'aria dove le proprietà della fiamma e del fumo sono rigorosamente regolate.
I parchi solari ed eolici introducono una serie distinta di condizioni. I sistemi fotovoltaici (PV) funzionano con circuiti CC ad alta tensione e in continua esposizione all'esterno. Il lato CC di un impianto solare richiede cavi con resistenza UV superiore, tolleranza alle alte temperature (spesso fino a 120°C sul conduttore) e resistenza agli agenti atmosferici con una durata di progettazione di 25 anni. Il lato CA, che collega gli inverter ai punti di raccolta, segue la pratica di distribuzione a bassa tensione più convenzionale, ma l'intero sistema deve essere progettato per gestire carichi variabili e potenziali eventi di sovratensione.
I sistemi di accumulo dell’energia presentano un altro livello di complessità. I rack per batterie richiedono cavi flessibili in grado di gestire correnti CC elevate, tollerare fluttuazioni di temperatura e offrire un isolamento robusto per prevenire cortocircuiti in spazi ristretti. Per queste installazioni, soluzioni di cavi dedicate per progetti di stoccaggio dell'energia soddisfare le specifiche esigenze termiche e meccaniche degli involucri delle batterie.
Per la stessa rete di raccolta DC spesso è necessario un prodotto dedicato. Utilizzando cavi resistenti agli agenti atmosferici progettati per impianti fotovoltaici garantisce che il cablaggio a bassa tensione del parco solare corrisponda alla durabilità ambientale dei pannelli stessi.
PV1-F Eccellente resistenza agli agenti atmosferici Fornitori di cavi fotovoltaici, Commercio all'ingrosso Facto Zhishang Cable è PV1-F all'ingrosso Eccellente resistenza agli agenti atmosferici Fornitori di cavi fotovoltaici e fabbrica in Cina, Caratteristiche: PV1-F i... Visualizza il prodotto → La rete di distribuzione convenzionale sta diventando una rete intelligente: un sistema con sensori, monitoraggio remoto, isolamento automatizzato dei guasti e comunicazione bidirezionale tra l’utenza e i dispositivi finali. Questa evoluzione ha una conseguenza diretta sulla scelta del cavo: oltre all’erogazione di energia, la rete ora trasporta dati.

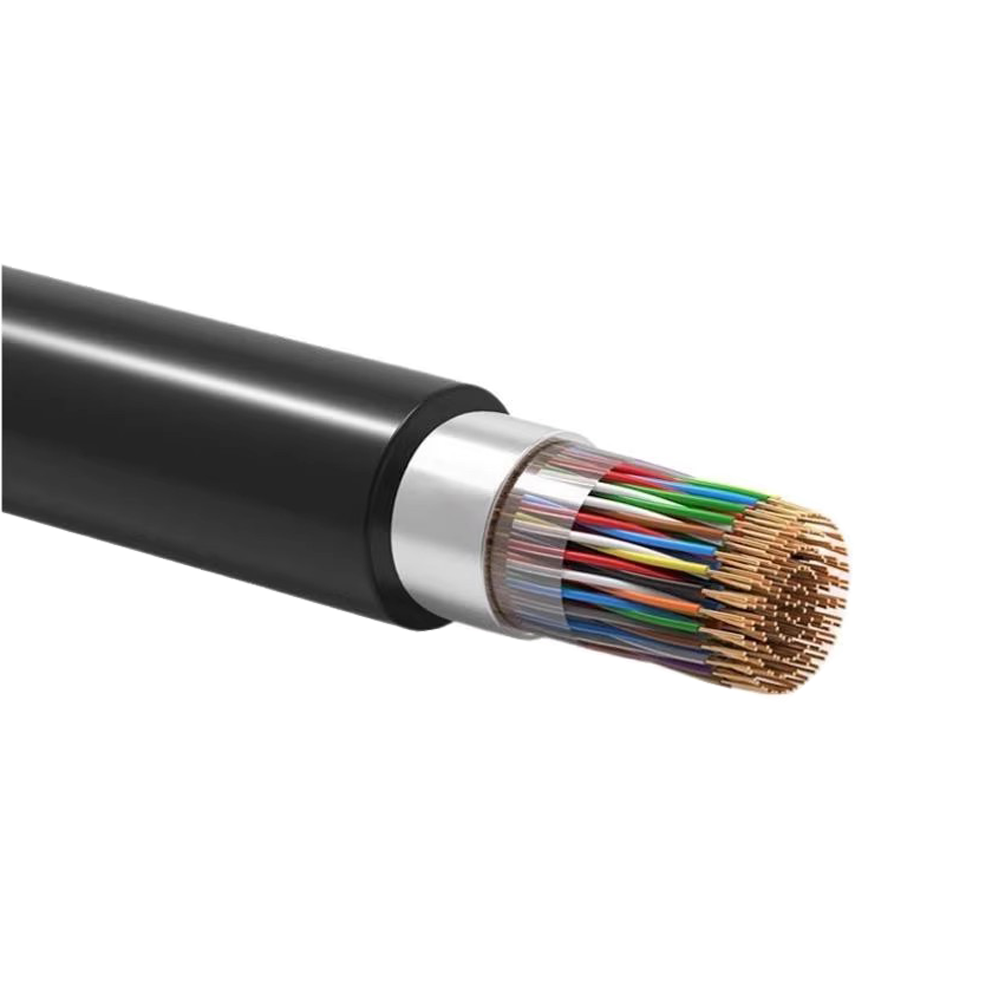

La moderna automazione della distribuzione si basa su cavi di comunicazione che trasportano la telemetria dai sensori, i segnali di stato dai quadri e i comandi alle disconnessioni remote. Questi cavi di segnale devono funzionare negli stessi ambienti difficili dei cavi di alimentazione (cantieri di sottostazioni, depositi sotterranei e siti industriali) resistendo alle interferenze elettromagnetiche dei conduttori di alimentazione vicini.
In molti nuovi progetti, la soluzione è un cavo composito che integra le fibre ottiche all'interno della struttura del cavo di alimentazione. Questo approccio consente ai servizi pubblici di aggiungere comunicazioni a banda larga lungo i corridoi di distribuzione esistenti senza installare cavi separati. I cavi compositi in fibra ottica forniscono il collegamento a larghezza di banda elevata necessario per infrastrutture di misurazione avanzate, algoritmi di rilevamento dei guasti e bilanciamento del carico in tempo reale, il tutto mantenendo la capacità di erogazione di energia del conduttore convenzionale in rame o alluminio.
La qualità dell'installazione finale dipende tanto dal dialogo sulle specifiche con il produttore quanto dal cavo stesso. Un fornitore esperto rileva le discrepanze tra i requisiti dichiarati e le effettive condizioni operative prima che il cavo venga prodotto, non dopo che si è verificato un guasto in servizio.
Quando si richiede un preventivo, fornire le seguenti informazioni al produttore:
Un produttore con attività di ricerca, produzione e vendita interne offre vantaggi significativi per tali progetti. La capacità di controllare il processo di produzione dal conduttore grezzo alla guaina finale riduce la variazione di tolleranza e abbrevia i tempi di consegna. Un'ampia gamma di prodotti, che comprende cavi di alimentazione, cavi di controllo, cavi di comunicazione e tipi specializzati come cavi piatti per ascensori o cavi per pile di ricarica, semplifica l'approvvigionamento. Invece di destreggiarsi tra più fornitori per diverse famiglie di cavi, un team di progetto può consolidare la propria catena di fornitura con un partner che copre l’intera portata della rete di distribuzione.
Ciò è particolarmente utile per il tipo di ingegneria specifica per lo scenario richiesta dai progetti industriali, rinnovabili e infrastrutturali. Quando un produttore offre supporto tecnico dedicato per applicazioni come soluzioni progettuali di stoccaggio dell'energia o sistemi di automazione, il team di progetto riceve indicazioni pratiche sull'instradamento dei cavi, sulla spaziatura dei supporti e sui metodi di terminazione che le schede tecniche generiche non possono fornire.
L'affidabilità di una soluzione di distribuzione elettrica è ancorata alle scelte effettuate riguardo al suo cablaggio. Cinque fattori determinano se una rete di distribuzione fornisce prestazioni costanti durante la sua vita di progettazione:
Ogni progetto di distribuzione, che si tratti dell’espansione di una fabbrica, di una torre commerciale o di un parco fotovoltaico, comporta il proprio mix di vincoli elettrici e ambientali. L'approccio corretto è considerare la scelta del cavo come una decisione di progettazione e non come un ripensamento dell'approvvigionamento. Un produttore competente porrà domande dettagliate sull'ambiente di installazione, sul ciclo di lavoro operativo e sugli standard di sicurezza applicabili alla posizione finale del cavo. Queste domande non sono attriti burocratici; rappresentano la prima linea di difesa contro i guasti prematuri dei cavi.
Se ti trovi nella fase di specifica o di approvvigionamento di un progetto di distribuzione, utilizza la pagina dei contatti su questo sito per contattare il nostro team di ingegneri. Fornisci i parametri sopra descritti e noi li tradurremo in una raccomandazione concreta per i cavi. Il cavo giusto non è quello più economico del catalogo: è quello che offre il costo totale più basso per tutta la durata della risorsa, che è la vera misura di una soluzione affidabile di distribuzione dell'elettricità.
