Negli ambienti informatici moderni, dai server di trading ad alta frequenza e cluster di formazione AI alle workstation professionali e agli impianti di editing video 8K, il cavo è raramente il primo componente a cui pensano gli ingegneri. Tuttavia, la stabilità della trasmissione è il requisito fondamentale che determina se l’hardware ad alte prestazioni fornisce effettivamente il throughput nominale in condizioni reali. Un cavo che introduce degradazione del segnale, interferenze elettromagnetiche o discontinuità di impedenza ridurrà la velocità dei dati, aumenterà il sovraccarico di correzione degli errori e, in casi gravi, causerà blocchi del sistema, dati danneggiati o interruzioni delle connessioni. Capire cosa governa la stabilità della trasmissione cavi per computer ad alte prestazioni è quindi una conoscenza essenziale per chiunque progetti, costruisca o mantenga un sistema in cui l'integrità dei dati e la velocità sono entrambi importanti.
La stabilità della trasmissione non è una singola proprietà: è il risultato combinato della geometria del conduttore, delle caratteristiche dielettriche dell'isolamento, dell'architettura della schermatura, della qualità della terminazione del connettore e della precisione dell'assemblaggio del cavo. Ciascuno di questi elementi contribuisce in modo indipendente alla catena complessiva del segnale e la debolezza di una qualsiasi area può influenzare le prestazioni di un gruppo di cavi altrimenti ben specificato.
Il conduttore è il luogo in cui viaggiano i segnali elettrici e le sue caratteristiche fisiche determinano direttamente la fedeltà con cui un segnale ad alta frequenza viene trasmesso da un'estremità all'altra del cavo. A velocità di dati elevate (USB 4, Thunderbolt 4, PCIe Gen 4/5 o 100GbE) l'effetto pelle diventa significativo: la corrente si concentra sempre più sulla superficie esterna del conduttore all'aumentare della frequenza, riducendo di fatto l'area della sezione trasversale utilizzabile e aumentando la resistenza. Ciò aumenta la perdita di inserzione e attenua i componenti del segnale ad alta frequenza, causando una distorsione della forma d'onda sul ricevitore.

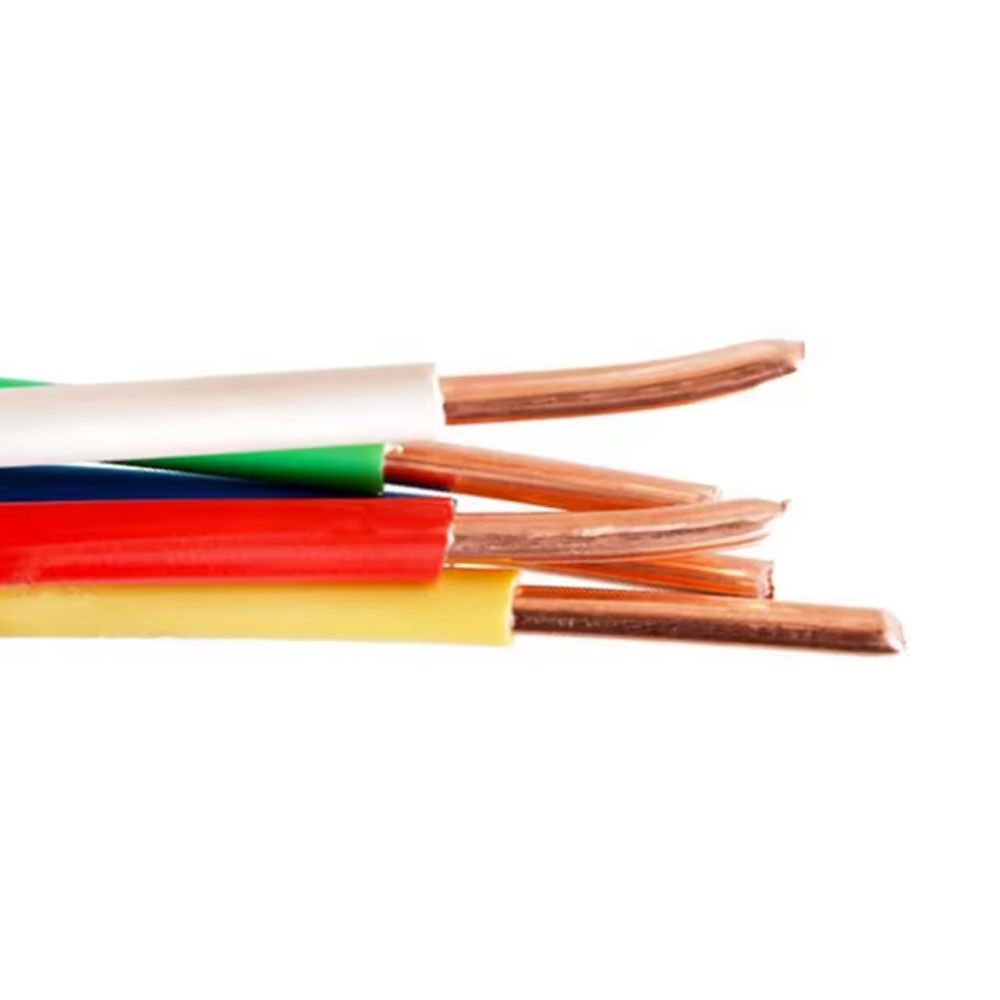

I cavi ad alte prestazioni risolvono questo problema attraverso diverse strategie di conduttore. I conduttori in rame argentato sono comuni nei cavi dati di alta qualità perché la conduttività superficiale leggermente più elevata dell'argento riduce le perdite per effetto pelle rispetto al rame nudo. I conduttori solidi sono preferiti rispetto a quelli intrecciati per le installazioni fisse perché la cordatura introduce variazioni di impedenza piccole ma misurabili in ciascun punto di contatto del filo. Per le applicazioni flessibili in cui sono necessari conduttori a trefoli, la geometria del trefolo e la lunghezza di avvolgimento strettamente controllate riducono al minimo questo effetto. Anche il diametro del conduttore deve corrispondere esattamente all'impedenza caratteristica del cavo, in genere 50 Ω per cavi RF coassiali o 100 Ω differenziale per coppie di dati ad alta velocità.
L'isolamento che circonda ciascun conduttore, il dielettrico, non è elettricamente inerte. Ogni materiale dielettrico ha una permettività caratteristica (costante dielettrica) che influenza direttamente la velocità di propagazione dei segnali attraverso il cavo e l'impedenza caratteristica del cavo. Le variazioni della costante dielettrica lungo la lunghezza del cavo si traducono direttamente in discontinuità di impedenza, che causano riflessioni del segnale. Nei sistemi digitali ad alta velocità, queste riflessioni appaiono come rumore sul diagramma dell'occhio del segnale e aumentano i tassi di errore di bit.
L'isolamento standard in PVC, adeguato per applicazioni a bassa frequenza, ha una costante dielettrica relativamente elevata e variabile che lo rende poco adatto per cavi dati ad alta velocità. I cavi per computer ad alte prestazioni utilizzano invece materiali dielettrici a bassa perdita che mantengono proprietà costanti nelle gamme di frequenza di interesse.
La coerenza produttiva dello spessore della parete dielettrica è altrettanto importante. L'eccentricità, ovvero il punto in cui il conduttore è decentrato all'interno dell'isolamento, crea variazioni periodiche di impedenza che generano una perdita di ritorno e peggiorano l'integrità del segnale. I produttori di cavi ad alte prestazioni utilizzano apparecchiature di estrusione di precisione con monitoraggio dello spessore delle pareti in tempo reale per ridurre al minimo l'eccentricità a frazioni di millimetro.
L'interferenza elettromagnetica (EMI), sia da fonti esterne che si accoppiano al cavo che da segnali all'interno del cavo che si irradiano verso l'esterno, è una delle minacce più pratiche alla stabilità della trasmissione negli ambienti informatici reali. Le sale server, i data center e gli impianti informatici industriali sono luoghi elettricamente rumorosi, pieni di alimentatori a commutazione, ventole di raffreddamento, radio wireless e azionamenti di motori ad alta corrente. Un cavo senza un'adeguata schermatura capterà questo rumore sui conduttori del segnale, degradando il rapporto segnale/rumore e aumentando gli errori.

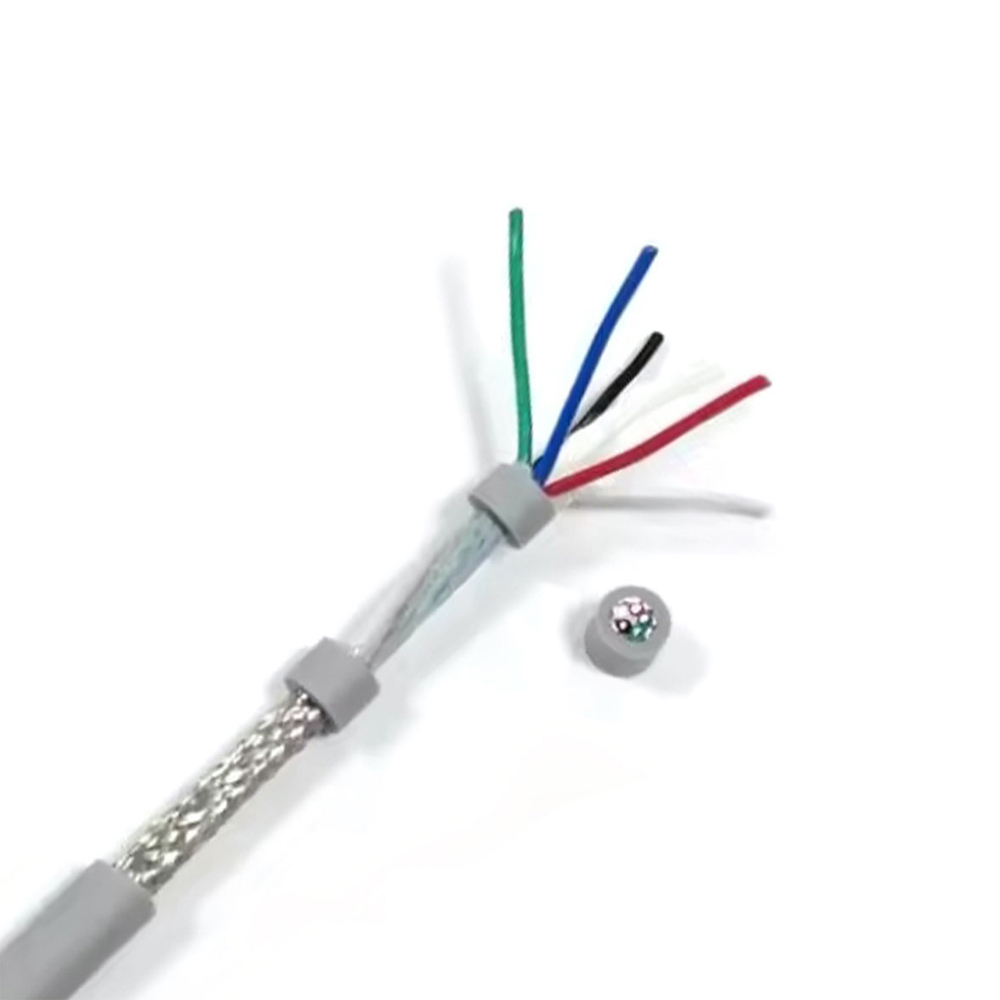

I cavi per computer ad alte prestazioni utilizzano strategie di schermatura a strati per fornire sia un'elevata copertura che un'efficacia ad ampia frequenza. Le prestazioni di un sistema di schermatura sono quantificate dall'impedenza di trasferimento e dalla percentuale di copertura dello schermo: un'impedenza di trasferimento inferiore e una copertura più elevata indicano entrambe una migliore reiezione EMI.

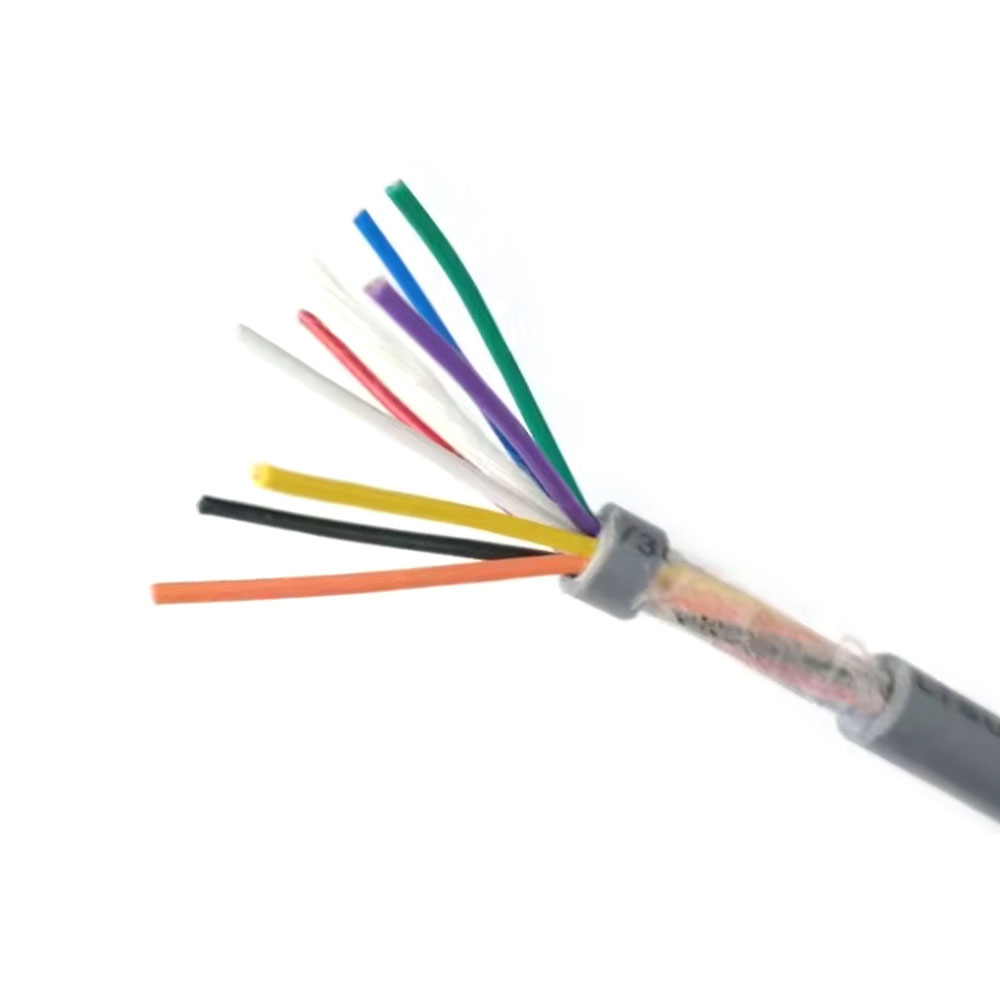

| Tipo di scudo | Copertura | Migliore gamma di frequenza | Applicazione tipica |
| Foglio di alluminio (AL/PET) | 100% | Frequenza medio-alta | Cavi dati Cat 6A, STP |
| Treccia di rame stagnato | 85–98% | Frequenza da bassa a media | USB, HDMI, coassiale |
| Treccia in lamina (doppia schermatura) | >98% | Banda larga | Thunderbolt, 10GbE, AV premium |
| Scudo per servizio a spirale | 90–95% | Bassa frequenza, uso flessibile | Cavi flessibili per robotica e catene portacavi |
Per le coppie di segnali differenziali (l'architettura utilizzata in USB, Thunderbolt, DisplayPort ed Ethernet) la schermatura delle singole coppie (costruzione S/FTP o U/FTP) fornisce il massimo rifiuto di diafonia tra coppie all'interno dello stesso cavo. Ciò è fondamentale quando più coppie ad alta velocità condividono un rivestimento del cavo, come nei gruppi di cavi ottici attivi o Ethernet Cat 8.
Le moderne interfacce per computer ad alta velocità, tra cui USB 3.2, PCIe, DisplayPort 2.1 e tutte le varianti di Ethernet superiori a 1GbE, utilizzano la segnalazione differenziale, in cui i dati vengono trasmessi come differenza di tensione tra due conduttori che trasportano segnali complementari. Questa tecnica fornisce immunità intrinseca al rumore di modo comune, ma dipende in modo critico dalla simmetria fisica dei due conduttori all'interno di ciascuna coppia. Qualsiasi asimmetria geometrica (diverso spessore dell'isolamento, lunghezza di avvolgimento disuguale o spaziatura incoerente) fa sì che la coppia diventi distorta, dove il segnale di un conduttore arriva al ricevitore leggermente prima dell'altro. A velocità dati multi-gigabit, anche picosecondi di disallineamento possono causare errori di decodifica del ricevitore.
La velocità di torsione delle coppie differenziali è attentamente progettata per bilanciare due requisiti concorrenti: una torsione stretta e coerente migliora il rifiuto di modo comune e la simmetria meccanica, ma una torsione eccessivamente stretta aumenta la lunghezza del cavo rispetto al suo percorso (influenzando l'inclinazione tra le coppie) e può introdurre stress nei conduttori. A coppie diverse all'interno di un cavo multicoppia vengono deliberatamente date velocità di torsione leggermente diverse in modo che ciascuna coppia abbia una lunghezza elettrica unica, impedendo l'accoppiamento crosstalk risonante tra coppie a frequenze specifiche.
La stabilità di trasmissione di un cavo assemblato è buona quanto il suo punto di connessione più debole, e i connettori sono costantemente l'elemento più soggetto a guasti di qualsiasi cavo assemblato. All'interfaccia del connettore, la precisione meccanica, il materiale dei contatti e il metodo di terminazione influenzano direttamente l'integrità del segnale. Le discontinuità di impedenza sui connettori sono inevitabili (la geometria cambia bruscamente durante la transizione dal cavo al connettore), ma i design dei connettori ad alte prestazioni riducono al minimo la lunghezza elettrica di questa discontinuità e utilizzano strutture di impedenza abbinate per ridurre le riflessioni.
I contatti placcati in oro sono lo standard per i connettori dei cavi dei computer ad alta affidabilità perché la resistenza dell'oro all'ossidazione mantiene una resistenza di contatto bassa e stabile per migliaia di cicli di accoppiamento e anni di servizio. La resistenza di contatto che aumenta nel tempo, a causa dell'ossidazione sui contatti metallici di base, aumenta la perdita di inserzione e introduce riflessioni del segnale. Per le applicazioni ad alta velocità, la specifica della perdita di ritorno del connettore (una misura della capacità del connettore di mantenere l'adattamento dell'impedenza) deve essere verificata rispetto ai requisiti del protocollo. I cavi USB4 e Thunderbolt 4, ad esempio, portano specifiche prestazionali dei connettori altrettanto esigenti quanto il cavo stesso.
I cavi assemblati passivi, ovvero quelli contenenti solo conduttori, isolamento, schermatura e connettori, sono soggetti a limiti fisici fondamentali sulla lunghezza su cui possono mantenere un'adeguata qualità del segnale. All’aumentare della lunghezza del cavo, si accumula la perdita di inserzione e l’ampiezza del segnale ricevuto diminuisce. Ogni protocollo definisce un budget massimo di perdita di inserzione entro il quale il cavo e i connettori devono rimanere. Il superamento di questo budget fa sì che l'equalizzatore del ricevitore non riesca a compensare, con conseguenti errori di bit.
Per le applicazioni che richiedono lunghezze oltre il limite del cavo passivo, i cavi attivi incorporano componenti elettronici di condizionamento del segnale, in genere retimer o redriver, all'interno del gruppo cavo stesso. I cavi ottici attivi (AOC) convertono il segnale elettrico in ottico a un'estremità e di nuovo in elettrico all'altra, eliminando virtualmente la perdita di inserzione correlata alla lunghezza per tratti di decine di metri. Questi approcci attivi mantengono la stabilità della trasmissione su distanze che sarebbero fisicamente impossibili con il solo rame passivo, rendendoli essenziali per le interconnessioni dei data center, le reti di archiviazione e le connessioni backplane dei cluster di elaborazione ad alte prestazioni.
La scelta di un cavo ad alte prestazioni è solo l'inizio: è altrettanto importante verificare che fornisca effettivamente una trasmissione stabile nell'installazione di destinazione. I parametri elettrici chiave che dovrebbero essere testati o confermati rispetto alle schede tecniche includono perdita di inserzione (attenuazione), perdita di ritorno, diafonia vicina (NEXT), diafonia far-end (FEXT), ritardo di propagazione e distorsione tra coppie. Per le installazioni di cablaggio strutturato, i tester sul campo come la serie Fluke DSX possono misurare tutti questi parametri e certificare che l'impianto di cablaggio installato soddisfa la sua categoria nominale.
Per i singoli gruppi di cavi (un cavo Thunderbolt 4, un gruppo HDMI ad alta velocità o un riser PCIe Gen 5), i test di conformità specifici del protocollo eseguiti dall'ente di certificazione del settore pertinente forniscono la massima garanzia di stabilità della trasmissione nell'intera gamma di condizioni operative. L'acquisto di gruppi certificati da produttori affidabili, piuttosto che alternative senza marchio che dichiarano la conformità senza prove di test, è il modo più affidabile per garantire che la stabilità della trasmissione soddisfi le esigenze delle applicazioni informatiche ad alte prestazioni a lungo termine.
