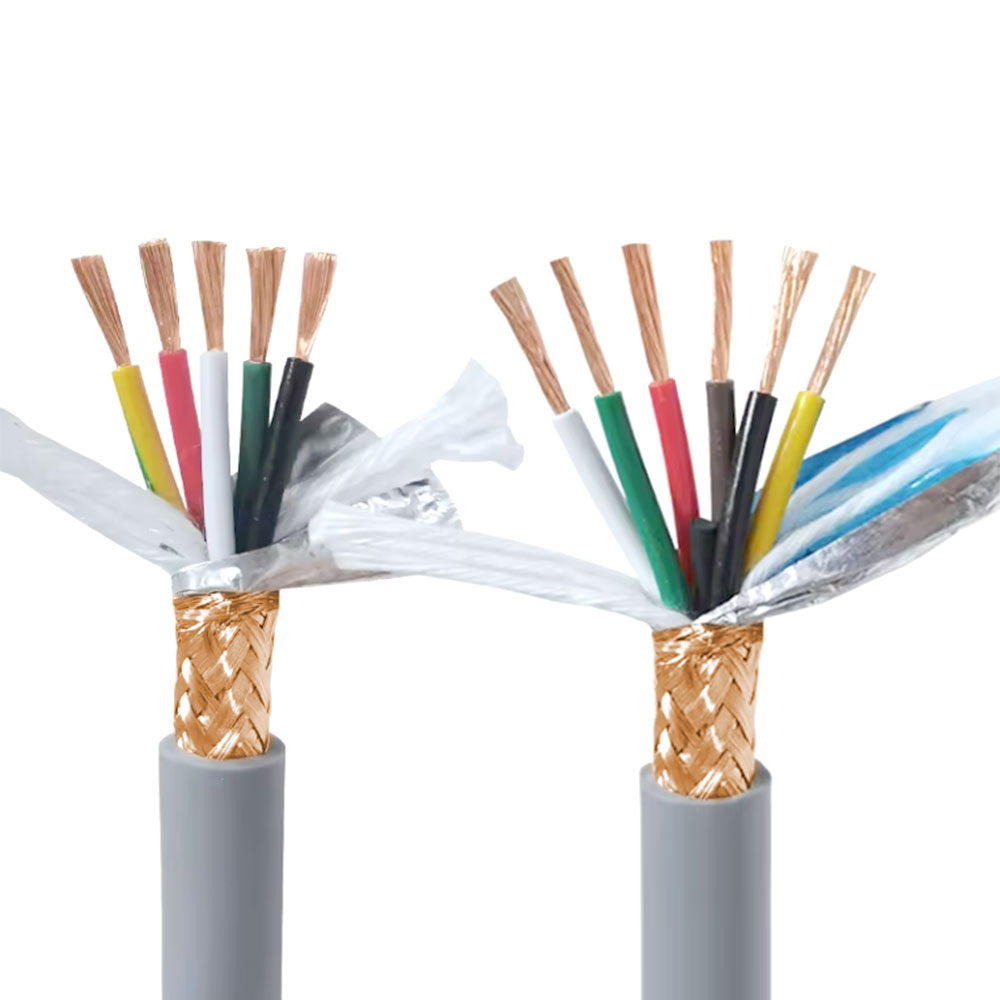

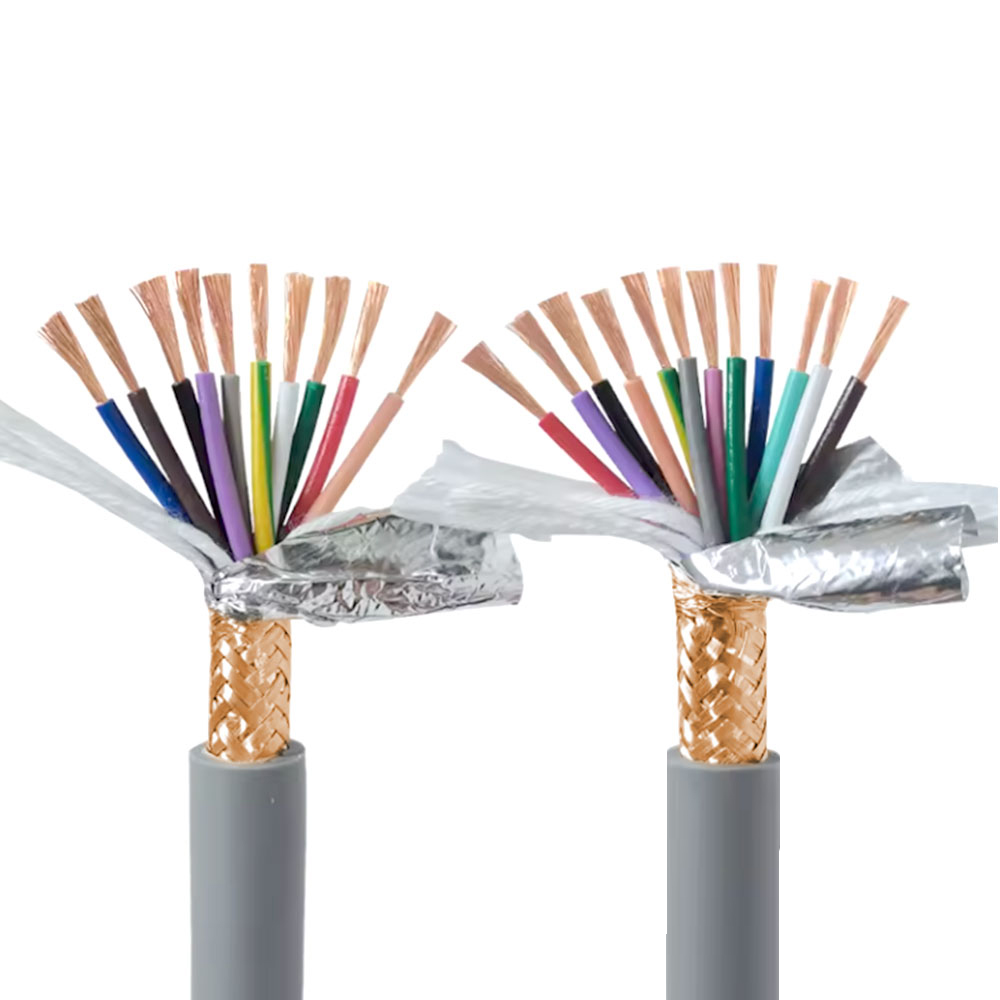

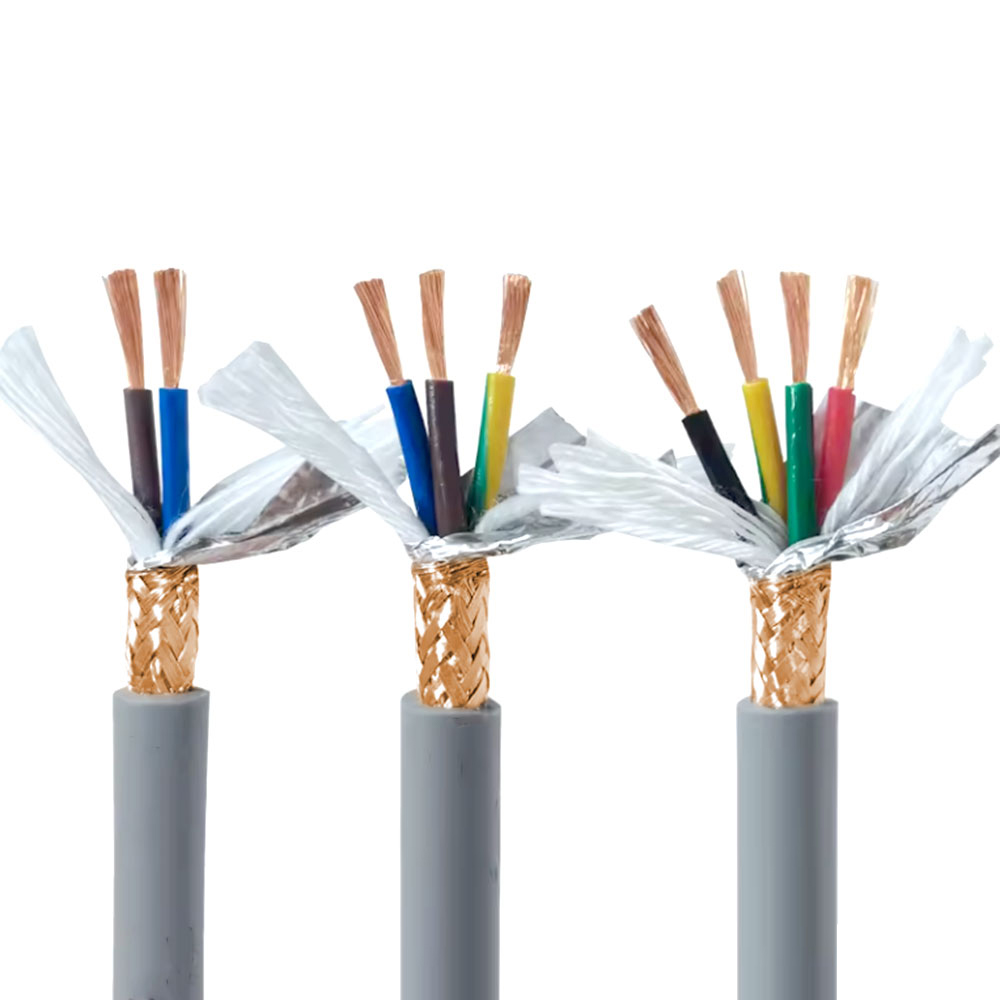

TRVVP Cavo per catena portacavi con resistenza alle interferenze elettromagnetiche

Estrema flessibilità ed elevata resistenza alla trazione:
La combinazione di conduttori ultraflessibili ed elementi di trazione integrati soddisfa i requisiti del movimento alternativo ad alta velocità degli ascensori.
Garanzia di integrità del segnale:
L'aggiunta di una schermatura complessiva sulla base di doppini intrecciati o schermatura individuale forma più strati di protezione, particolarmente adatti per la trasmissione di segnali bus (come CAN, Ethernet) e segnali video nei moderni ascensori senza locale macchina, ascensori ad alta velocità e ascensori intelligenti.
Affidabile durabilità meccanica e ambientale:
Progettato specificamente per l'ambiente di flessione alternativa verticale dei vani degli ascensori, ha una lunga durata di flessione. La guaina in PVC fornisce una protezione ambientale di base.
Ambito di applicazione: utilizzato in ascensori, montacarichi e sistemi di sollevamento verticale in cui esiste il rischio di interferenze elettromagnetiche o requisiti elevati per la qualità della trasmissione del segnale, fungendo da cavi mobili per trasmettere segnali misti di potenza, controllo, dati e video.

Conduttore: Conduttore in rame ricotto classe 6 (fili di rame ultrasottili multifilo), estremamente flessibile. Gamma della sezione trasversale: da 0,75 mm² a 2,5 mm² (segnale/controllo), da 4 mm² a 35 mm² (potenza).
Isolamento: PVC flessibile speciale, codificato a colori.
Struttura principale: integrazione multi-core con configurazioni flessibili, come:
• Nuclei di alimentazione (terra trifase)
• Nuclei di controllo/segnale (nuclei multipli, spesso coppie intrecciate per ridurre la diafonia interna)
• Nuclei di comunicazione/bus (ad es. bus CAN, coppie Ethernet)
• Nuclei video (ad esempio cavi coassiali)
Elemento di trazione: filato aramidico centrale o integrato, fune in fibra o fune metallica in acciaio zincato per resistere alla tensione meccanica.
Riempimento: materiale di riempimento non igroscopico per mantenere la rotondità del cavo.

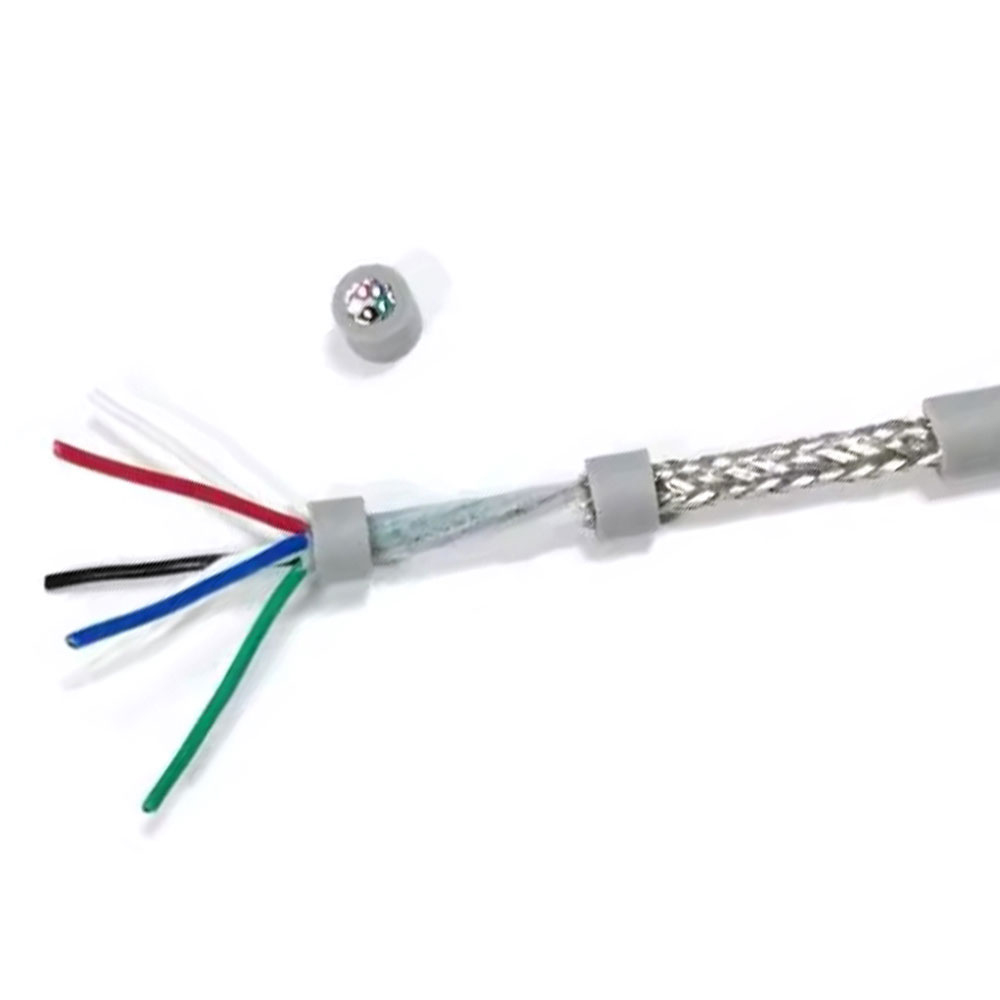

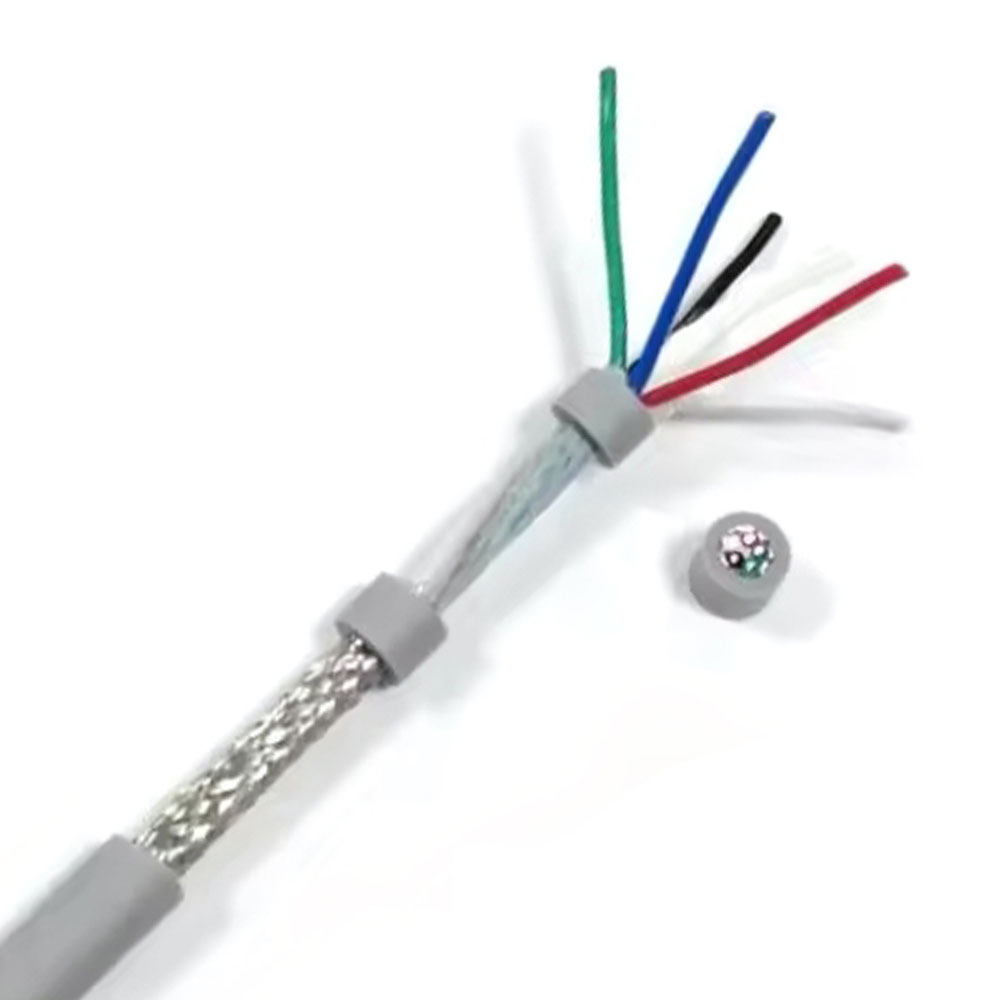

Struttura di schermatura (caratteristica principale): Schermatura generale: utilizza in genere una rete intrecciata in rame stagnato o un filo di drenaggio in nastro composito di alluminio-plastica, con copertura ≥80%, racchiudendo tutti i nuclei del cavo all'interno della guaina. Alcuni modelli possono includere una schermatura individuale per le coppie critiche (ad esempio, coppie di comunicazione).
Guaina: PVC ad alta resistenza, resistente all'abrasione e alla piegatura, generalmente nero o grigio e può presentare proprietà di assenza di alogeni (LSZH) a bassa emissione di fumi.
Tensione nominale: 300/500 V o 450/750 V.
Temperatura operativa a lungo termine: da -15°C a 70°C (per installazione mobile).
Raggio minimo di curvatura: Installazione mobile: 10 × D (dove D è il diametro esterno del cavo).
Altezza di sospensione: progettata in base alla resistenza degli elementi di trazione, in genere supporta altezze di sollevamento comprese tra 80 e 200 metri.
Classificazione ignifuga: conforme a GB/T 18380.1 (o IEC 60332-1).
Efficacia della schermatura: fornisce un certo livello di resistenza alle interferenze elettromagnetiche (EMI), impedendo la penetrazione delle interferenze esterne o l'irradiazione dei segnali interni.
