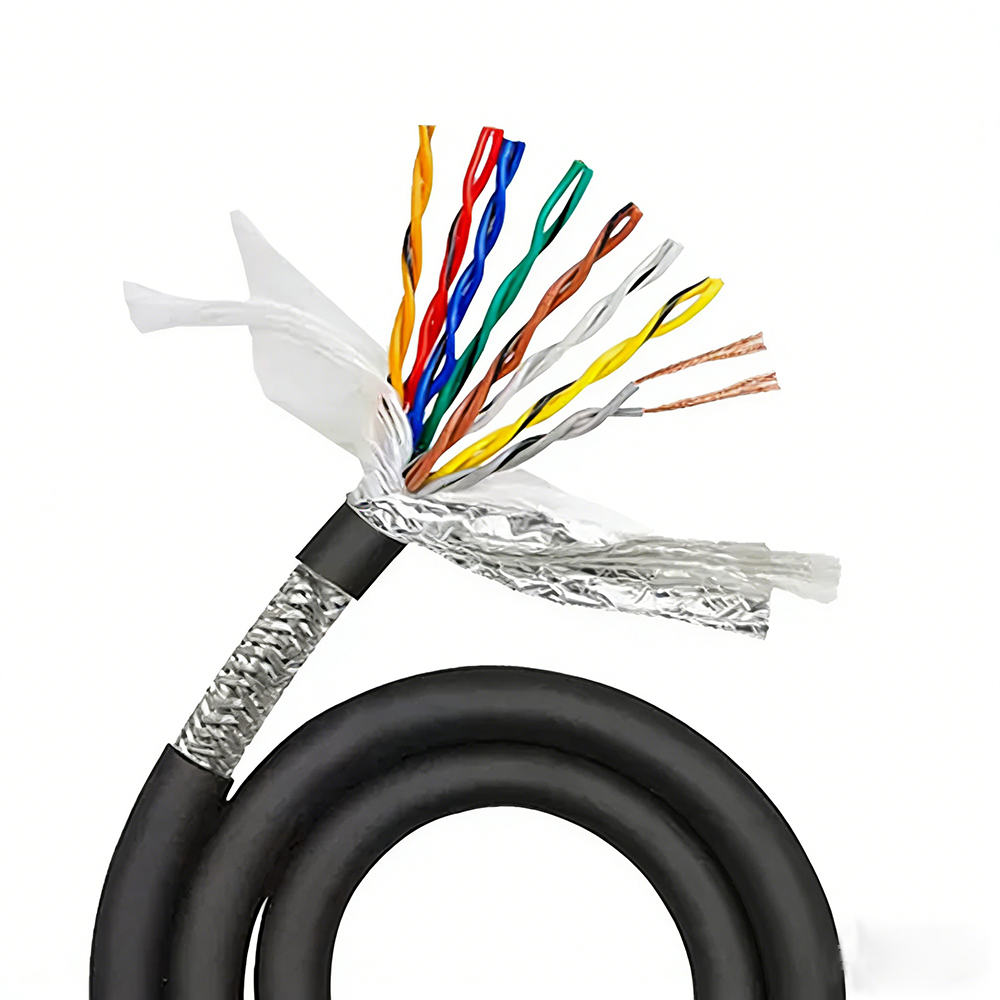

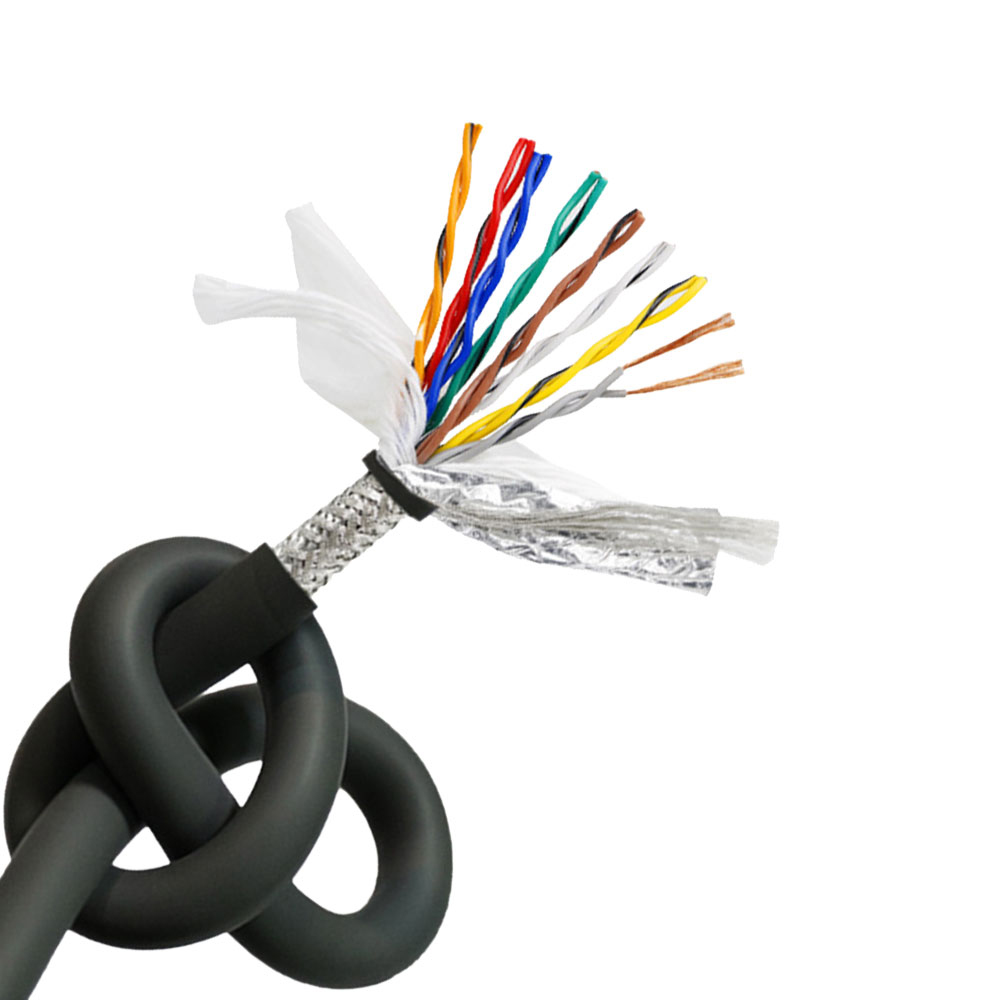

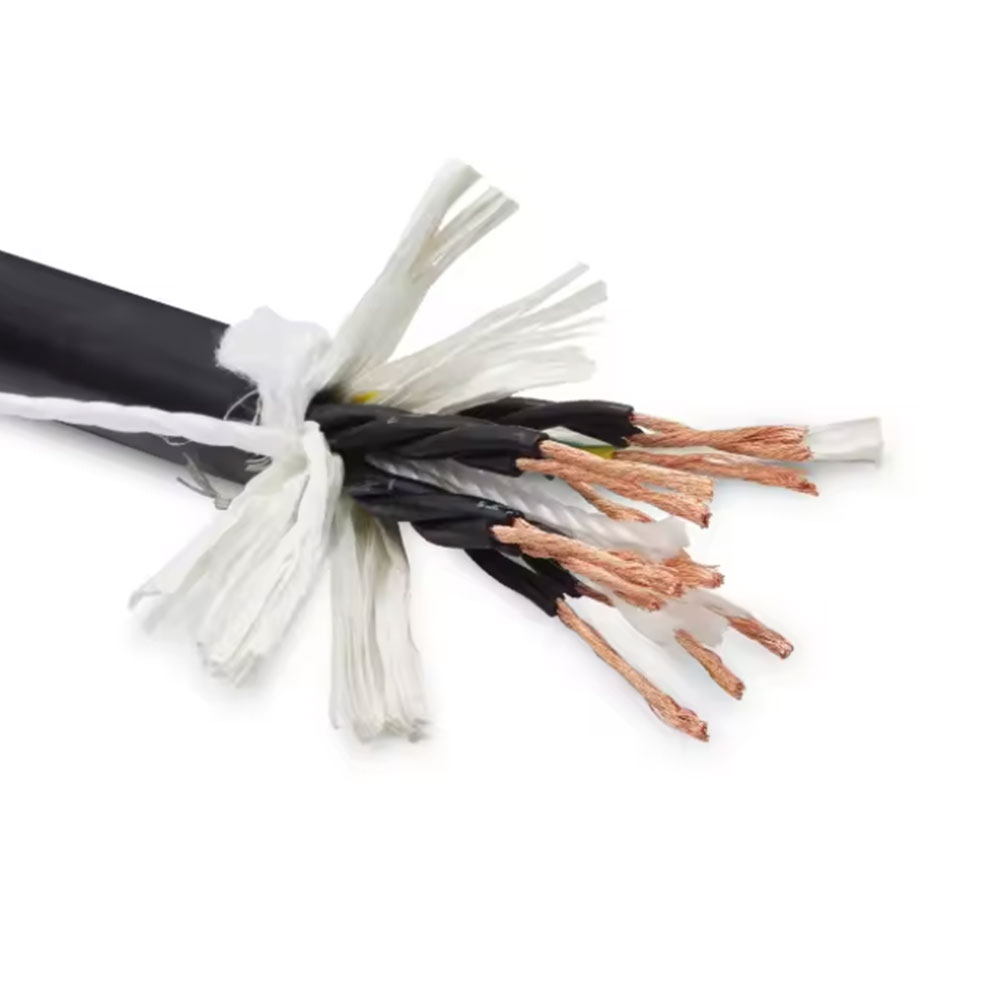

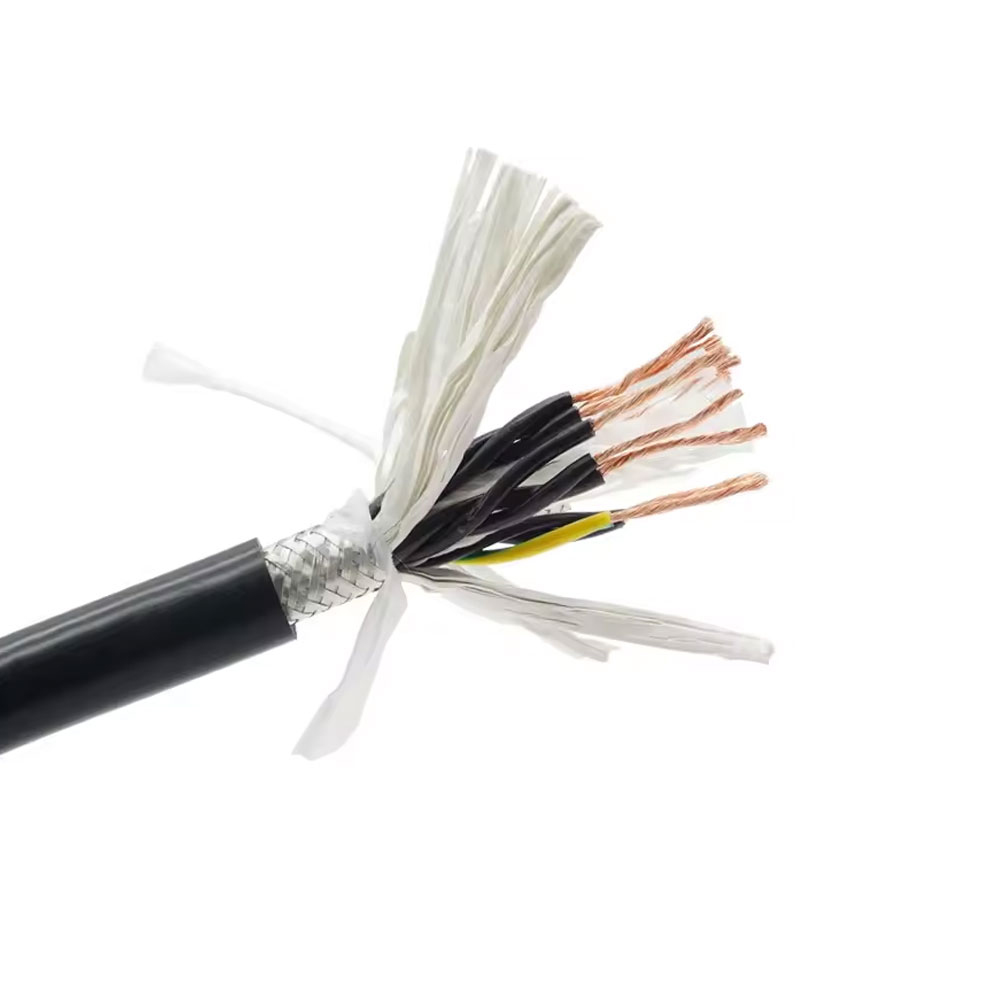

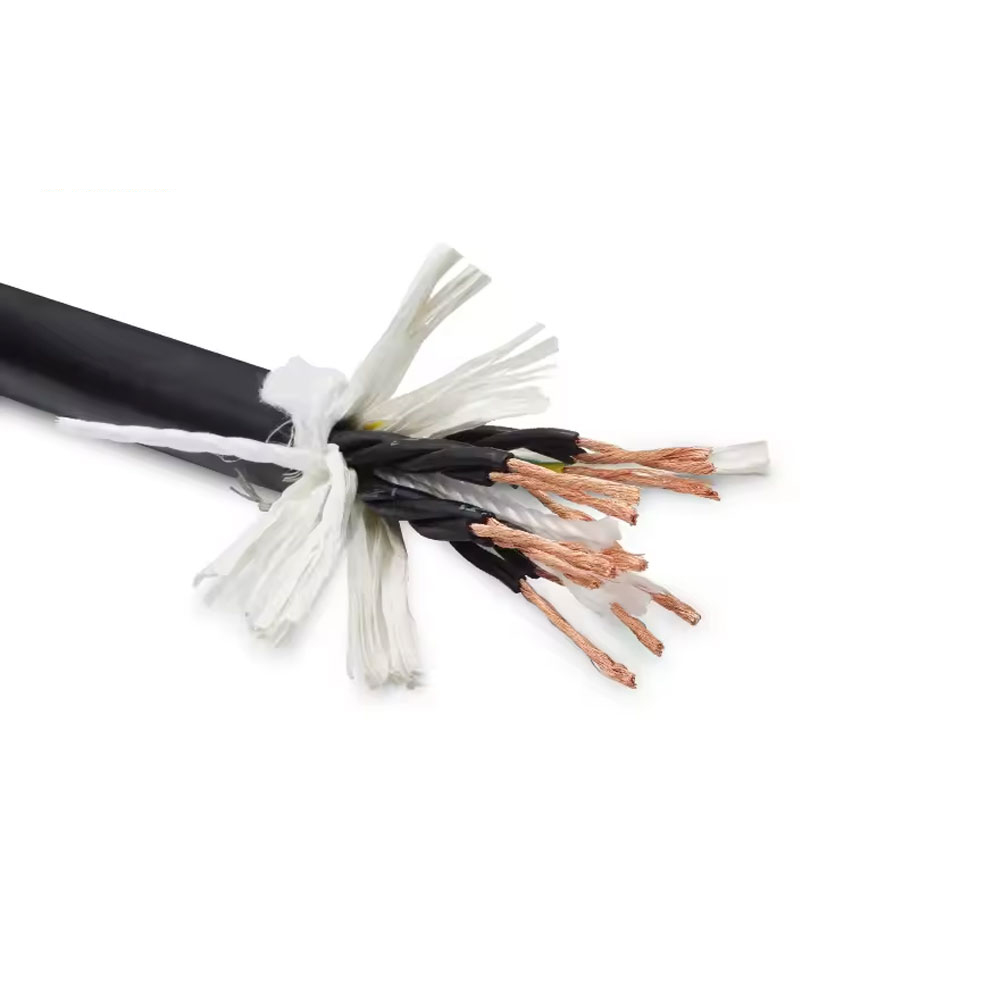

TRVVSP Cavo per catena portacavi con schermatura composita

Progettato specificatamente per la moderna comunicazione in ascensore:
Fisicamente ottimizzato per i moderni protocolli di comunicazione dei sistemi di controllo degli ascensori come bus CAN, Ethernet, RS-485, ecc., riducendo i tassi di errore di bit e migliorando l'affidabilità della comunicazione.
Mantenimento delle caratteristiche meccaniche dei cavi per ascensori:
Presenta conduttori ultraflessibili, elementi di trazione e un design resistente alla flessione alternativa, adattandosi al movimento verticale.
Ambito di applicazione: utilizzati come cavi mobili per la trasmissione di segnali critici del bus di controllo e dati sensibili in ascensori e sistemi di ascensore di fascia medio-alta dotati di sistemi di controllo digitali in rete, dove sono strettamente richieste affidabilità di comunicazione e prestazioni in tempo reale.

Conduttore: conduttore in rame ricotto di classe 6 (fili di rame ultrasottili multifilo). Campo della sezione trasversale: da 0,5 mm² a 2,5 mm² (segnale/controllo/comunicazione), da 4 mm² a 25 mm² (alimentazione).
Isolamento: PVC flessibile speciale, codificato a colori.
Struttura principale (caratteristica principale): integrazione multi-core, inclusi doppini intrecciati:
• Linee elettriche: può essere una struttura parallela.
• Linee di controllo/segnale/comunicazione: almeno uno o più gruppi utilizzano la struttura a doppino intrecciato (ad esempio, doppino intrecciato), ad esempio per:
- Bus RS-485/CAN
- Feedback dell'encoder
- Ethernet (richiede una categoria specifica)
- Audio/interfono analogico
Elemento di trazione: filato aramidico centrale o integrato o corda in fibra, che fornisce resistenza alla trazione.
Riempimento: materiale di riempimento non igroscopico.
Struttura schermante: Schermatura a strati:
1. Schermatura individuale (possibile): i doppini intrecciati critici possono utilizzare una schermatura indipendente in foglio di alluminio.
2. Schermatura generale: utilizza rete intrecciata in rame stagnato o rete intrecciata in nastro composito di alluminio-plastica, copertura ≥85%.
Guaina: PVC ad alta tenacità e resistente all'abrasione, tipicamente nera o grigia.
Tensione nominale: 300/500 V.
Temperatura operativa a lungo termine: da -15°C a 70°C (installazione mobile).
Raggio minimo di curvatura: installazione mobile: 10 × D (D: diametro esterno del cavo).
