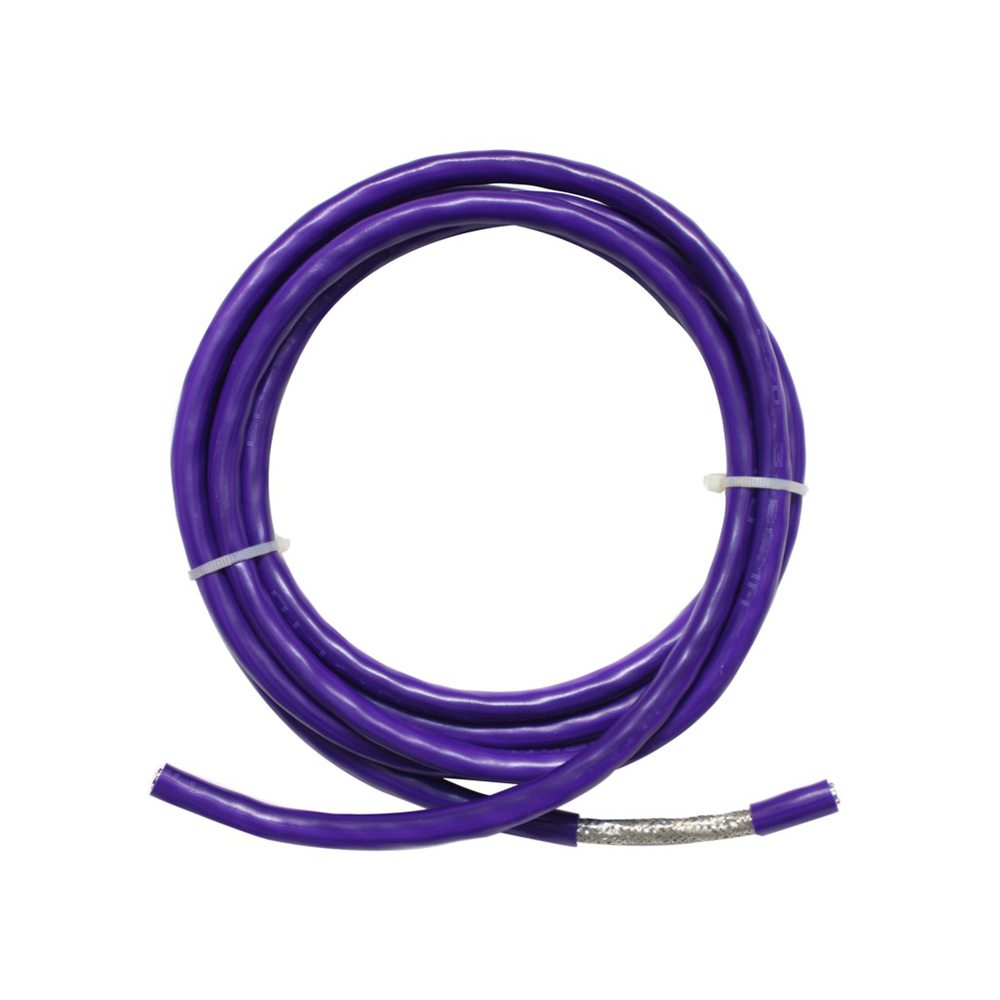

Cavo robot JQR-256P PUR, schermatura completa in rame

Vantaggi del cavo robot JQR-256P PUR
Schermatura interamente in rame ad alte prestazioni: la schermatura intrecciata in rame stagnato al 100% fornisce una compatibilità elettromagnetica ottimale
La guaina in PUR resiste agli ambienti estremi: resistente all'olio, all'idrolisi, all'usura e agli acidi/alcali deboli
Durata di vita dinamica ultra flessibile: struttura di torsione e materiale di rivestimento ottimizzati, superano 20 milioni di cicli di piegatura
Adattabilità ad un ampio intervallo di temperature: l'intervallo operativo da -40°C a 105°C copre la maggior parte degli scenari industriali
Vantaggi di installazione e manutenzione: design flessibile per una facile installazione, strato schermante interamente in rame per una messa a terra comoda e affidabile

Punti di vendita del cavo robot PUR JQR-256P
Cavo dedicato per ambienti ad alta interferenza: progettato per scenari con forti interferenze elettromagnetiche come robot di saldatura e macchine da taglio laser
Schermatura interamente in rame per interferenze di segnale pari a zero: la schermatura in rame al 100% garantisce che i segnali del servo encoder rimangano privi di distorsioni in caso di forti interferenze
Garanzia di durabilità per condizioni di lavoro estreme: supera la certificazione TÜV di 20 milioni di cicli, durata oltre 3 volte quella dei normali cavi per robot
Soluzione completa ad alta affidabilità: integra alimentazione, controllo e trasmissione del segnale di feedback, riducendo la complessità del cablaggio
Standard industriale plug-and-play: compatibile con i portacavi originali e i sistemi di connettori dei principali marchi di robot

Ambito di applicazione del cavo robot PUR JQR-256P
Sistemi robotizzati di saldatura: trasmissione dinamica di potenza e segnale per corpi e posizionatori di robot per saldatura ad arco e saldatura a punti
Apparecchiature per il trattamento laser: cablaggio in ambienti ad alta interferenza per unità di movimento di macchine per taglio e saldatura laser
Linee di produzione per la produzione automobilistica: cablaggio schermato ad alta densità per robot nelle linee di saldatura e verniciatura della carrozzeria
Apparecchiature a semiconduttore: trasmissione anti-interferenza di segnali di precisione per robot di movimentazione wafer e apparecchiature di imballaggio
Robot industriali pesanti: linee di alimentazione e feedback per robot pesanti nelle linee di produzione di fusione e forgiatura

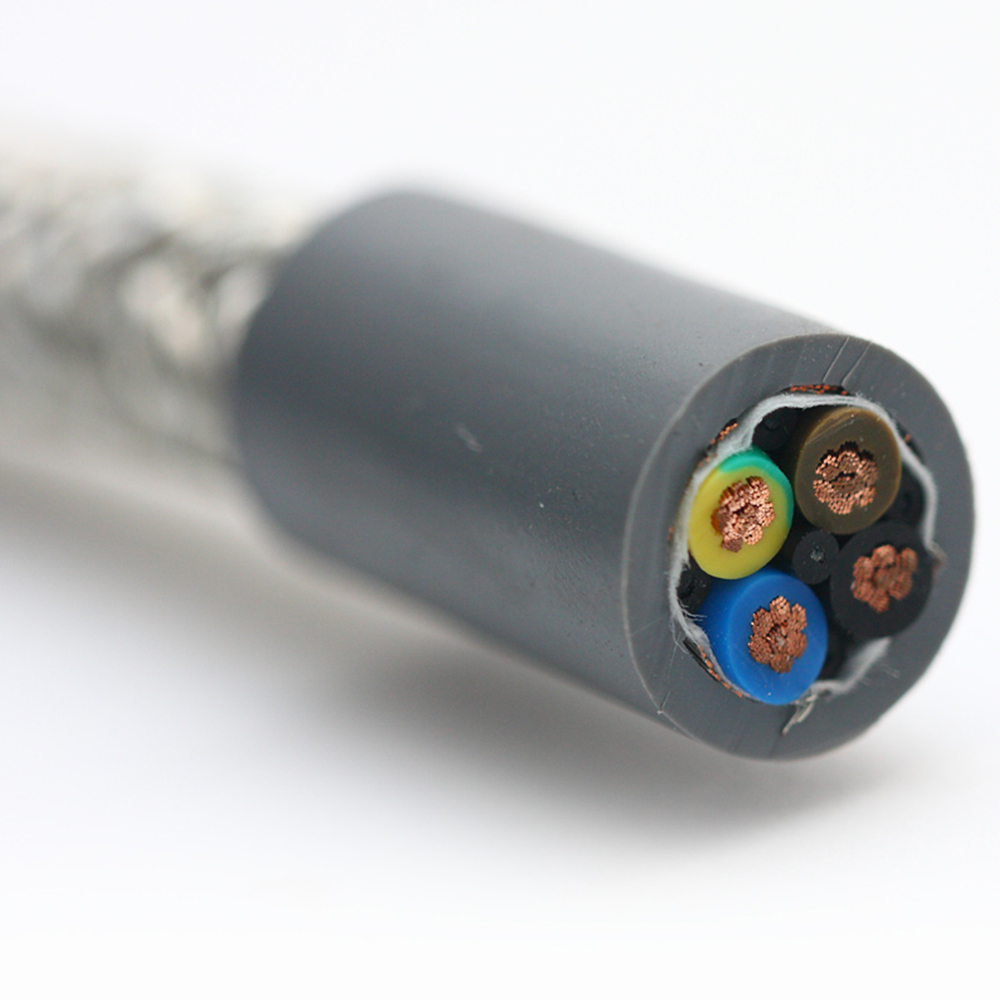

Conduttore: filo di rame ultrasottile privo di ossigeno (Classe 6 o superiore), speciale processo di cordatura per massimizzare la durata di piegatura. Intervallo di sezione trasversale comune: da 0,25 mm² a 16 mm².
Isolamento: elastomero termoplastico speciale o poliolefina reticolata, codificato a colori, altamente flessibile e resistente all'invecchiamento.
Struttura principale: integrazione multi-core (ad esempio 4, 8, 12, 19 core, ecc.), tra cui:
• Linee elettriche (spesse)
• Linee di controllo/segnale (doppino intrecciato o quadruplo per ridurre la diafonia)
• Linee bus/feedback (ad esempio, coppie di cavi dell'encoder)
Guaina interna/imbottitura: guaina interna in TPE/PUR a basso attrito e ad alta resistenza, che fissa le posizioni del nucleo e riduce l'attrito interno e lo stress torsionale.
Struttura di schermatura (caratteristica principale): Schermatura completa in rame:
1. Schermatura coppie/gruppi: le coppie di segnali critici (ad esempio, encoder, bus) sono schermate in modo indipendente con un foglio di alluminio per prevenire la diafonia tra coppie.
2. Schermatura generale: rete intrecciata in rame stagnato ad alta densità, copertura ≥85%, che fornisce una schermatura elettromagnetica completa e una continuità di terra affidabile. Questa è la rappresentazione principale del suffisso "P".
Guaina esterna: poliuretano resistente all'abrasione, con eccellente resistenza allo strappo, resistenza all'olio (ad esempio, IEC 60811-2-1), resistenza all'idrolisi, resistenza alla corrosione chimica e resistenza ai raggi UV.
Tensione nominale: 300/500 V o 0,6/1 kV.
Tensione di prova: 1500 V - 3500 V (50 Hz, 1 minuto).
Temperatura operativa a lungo termine:Mobile: da -5°C a 90°C; Fisso: da -30°C a 90°C.
Raggio minimo di curvatura: installazione mobile (nelle catene portacavi): da 7,5 × D a 10 × D (D: diametro esterno del cavo).
Durata di piegatura: >5 milioni di movimenti alternativi nelle catene portacavi (le specifiche dipendono dalla corsa, dalla velocità, dal raggio di curvatura).
Prestazioni di torsione: può sopportare una torsione continua da ±180° a ±720°/metro.  Classificazione di ritardante di fiamma:** Conforme alla norma IEC 60332-1-2 (o livelli superiori come IEC 60332-3).
