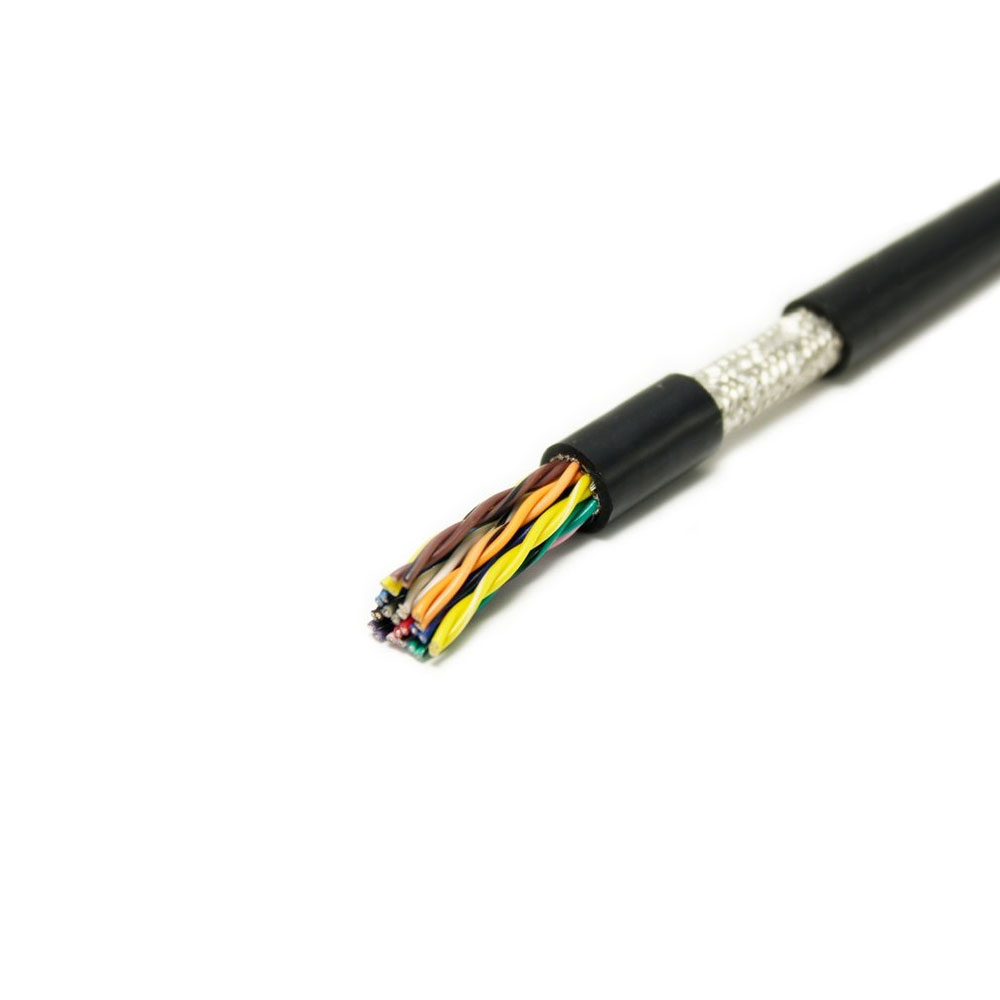

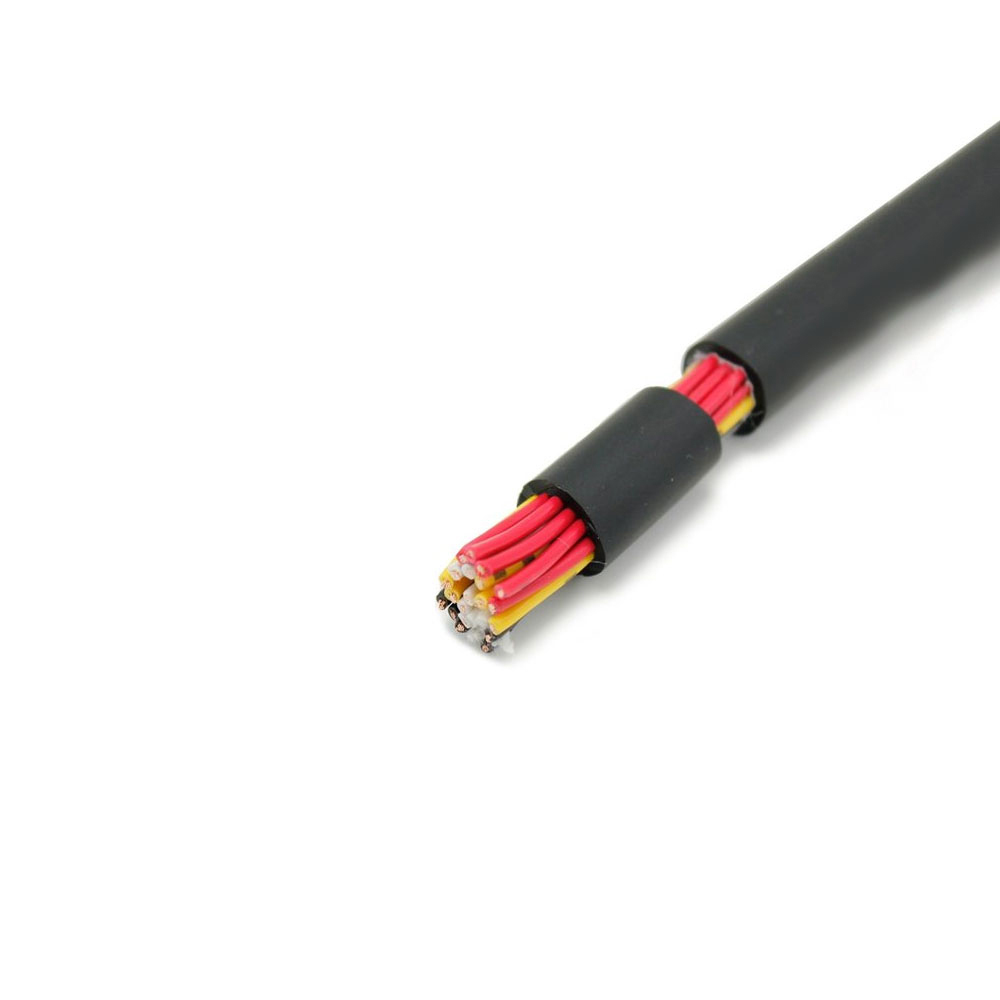

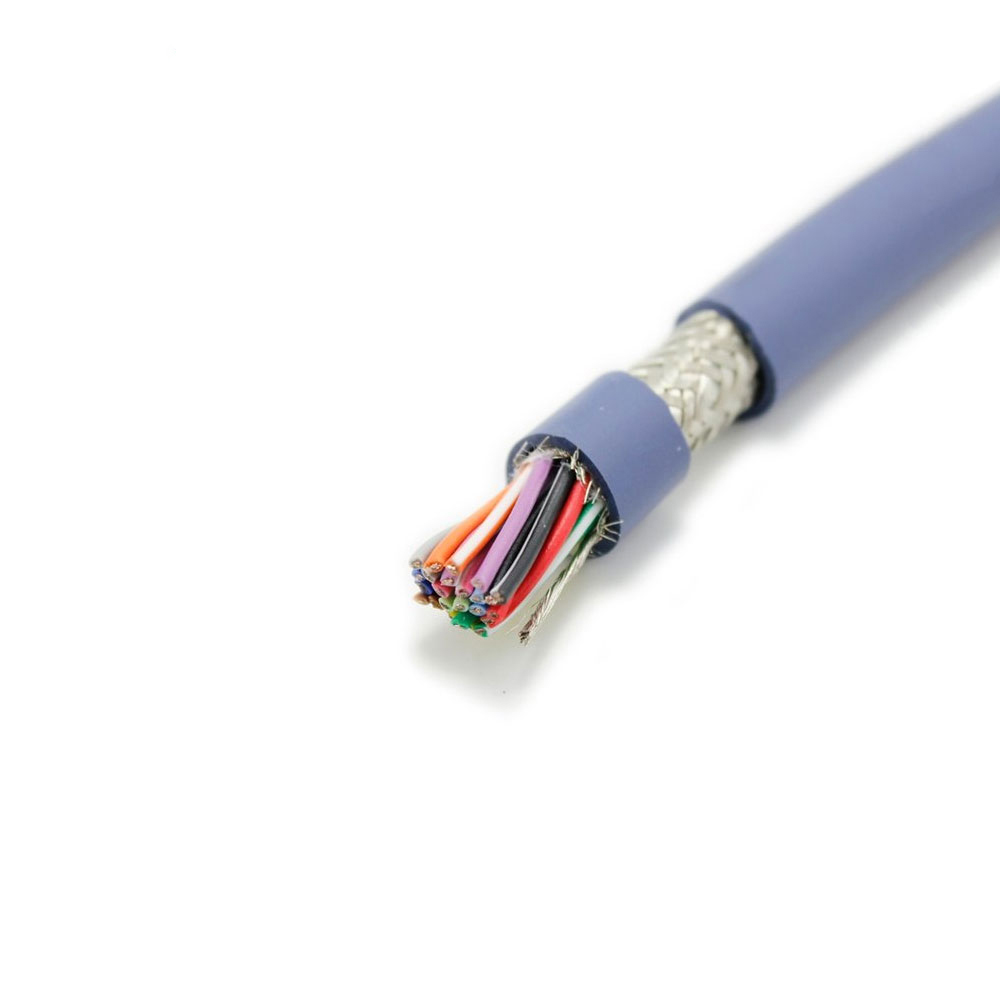

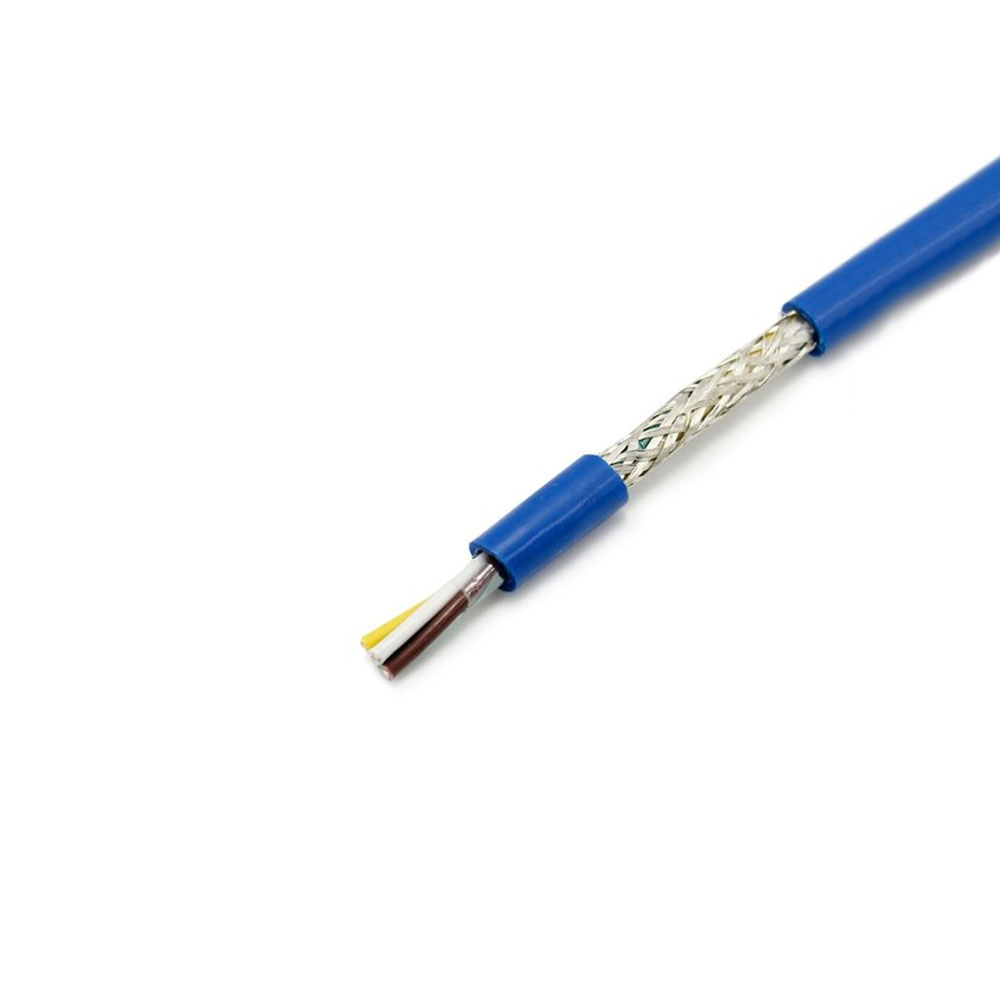

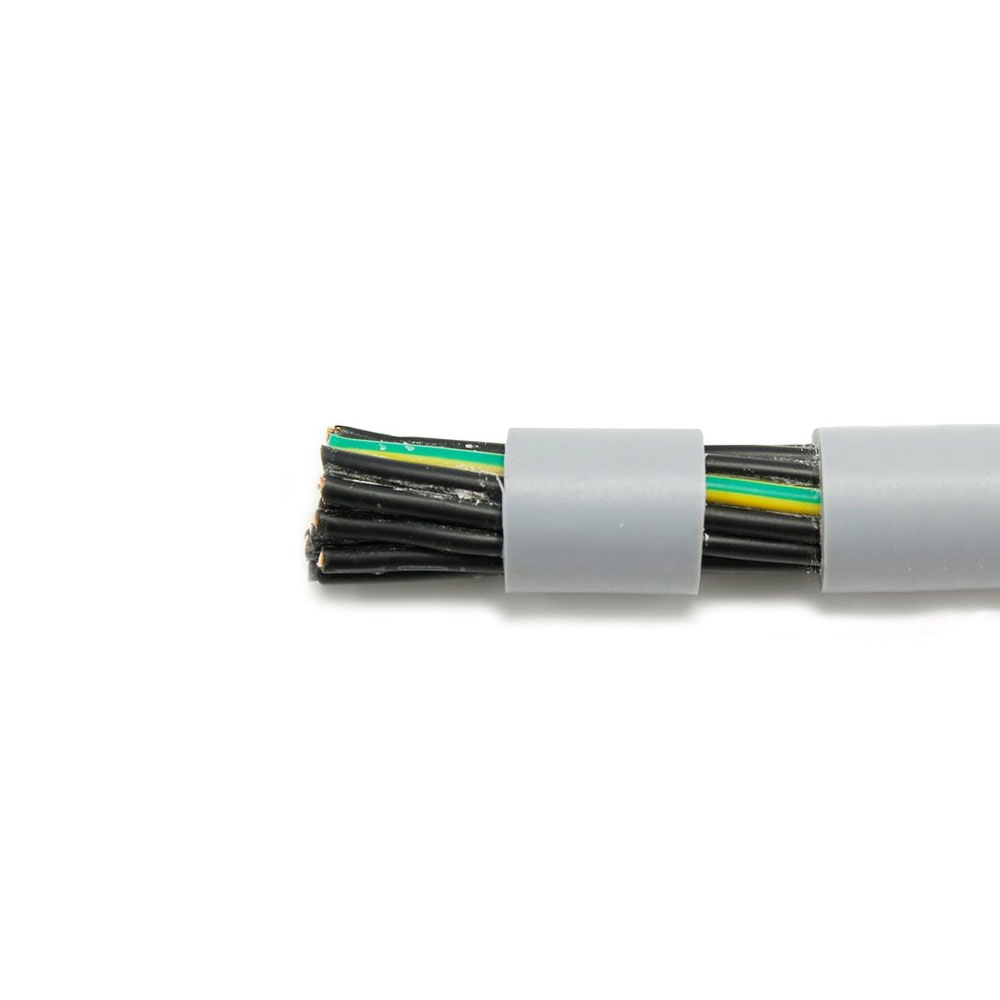

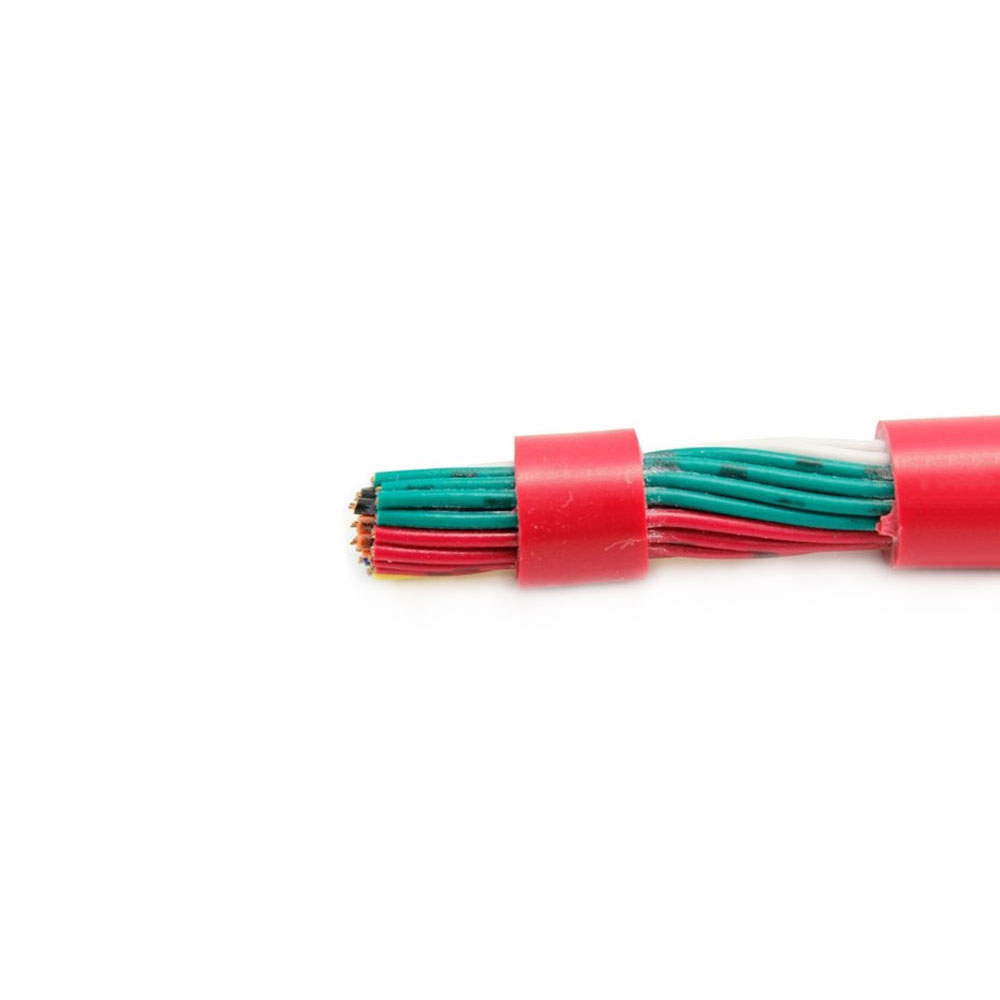

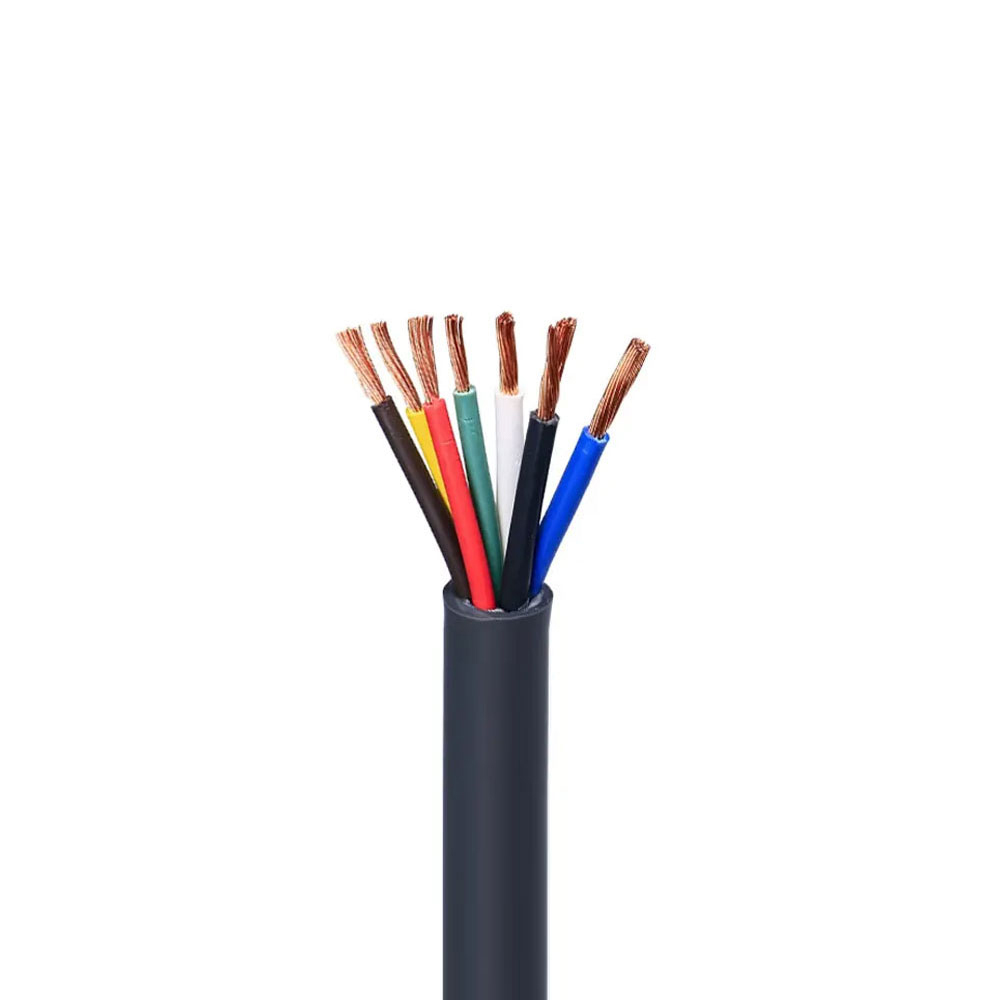

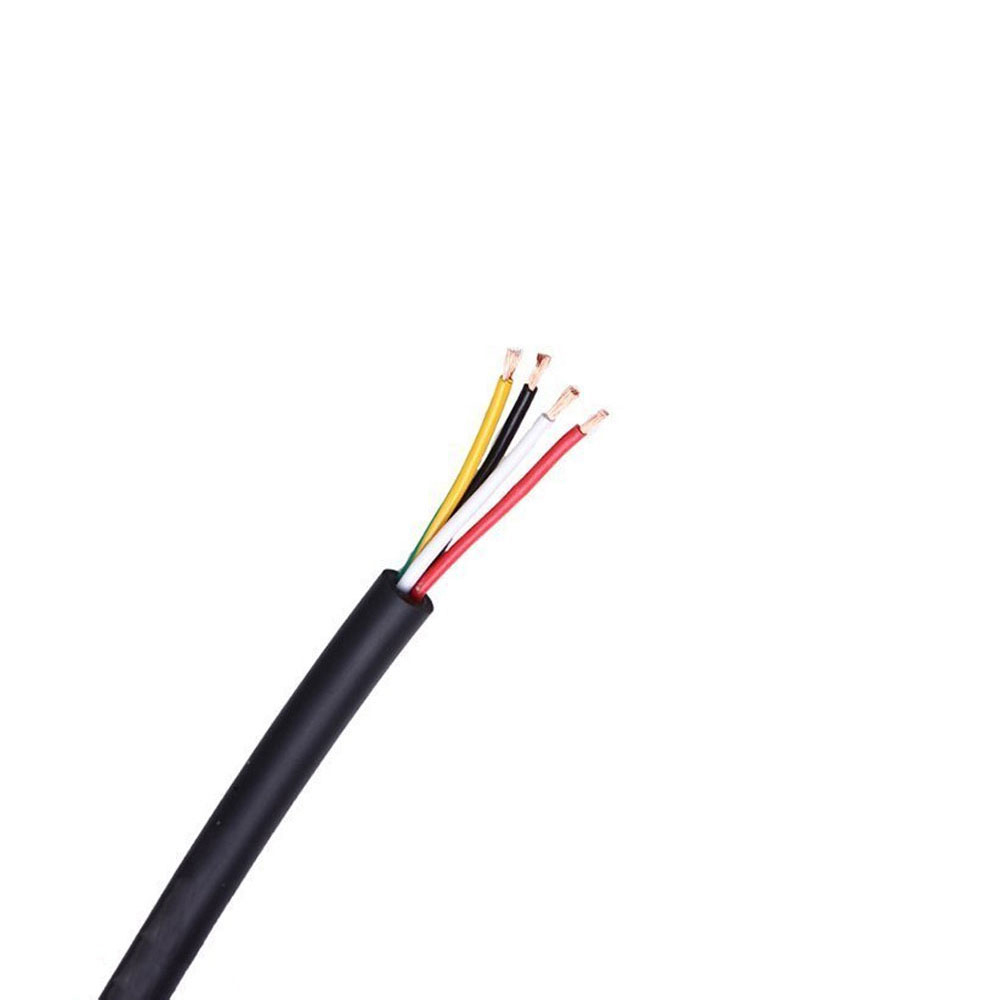

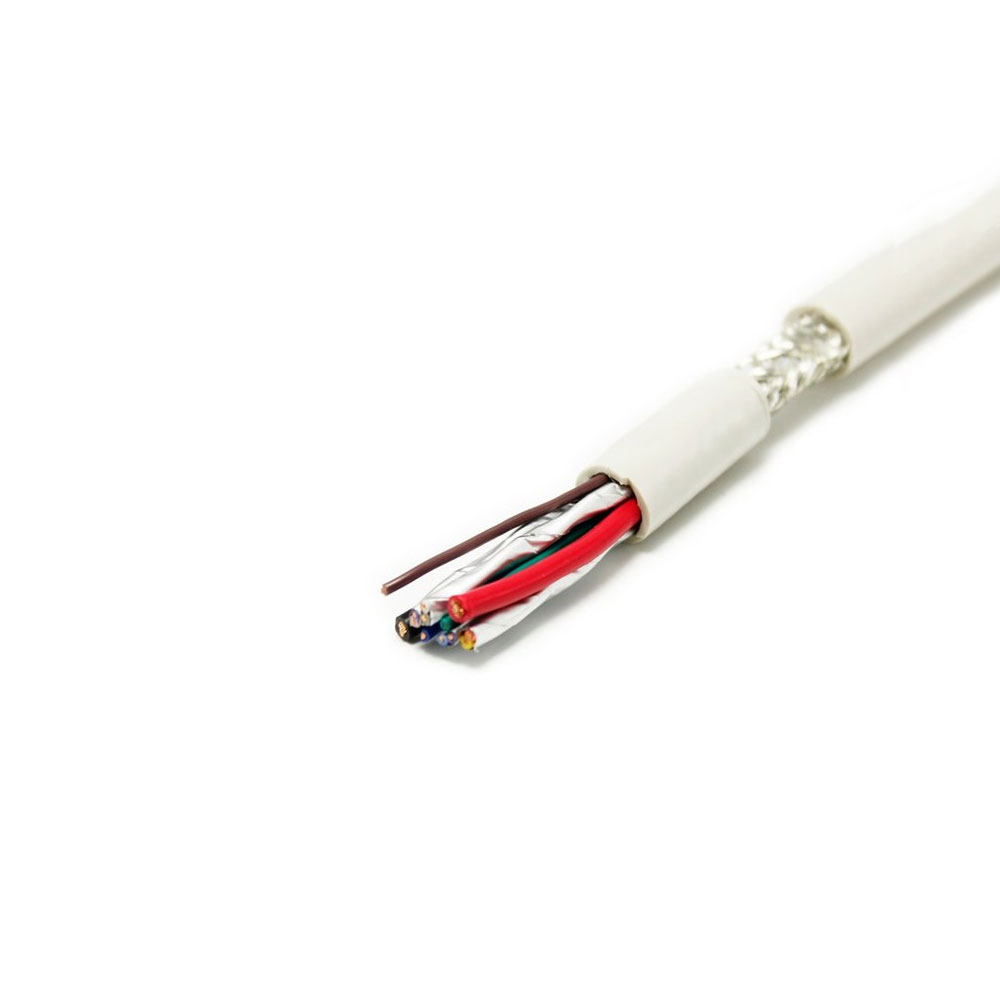

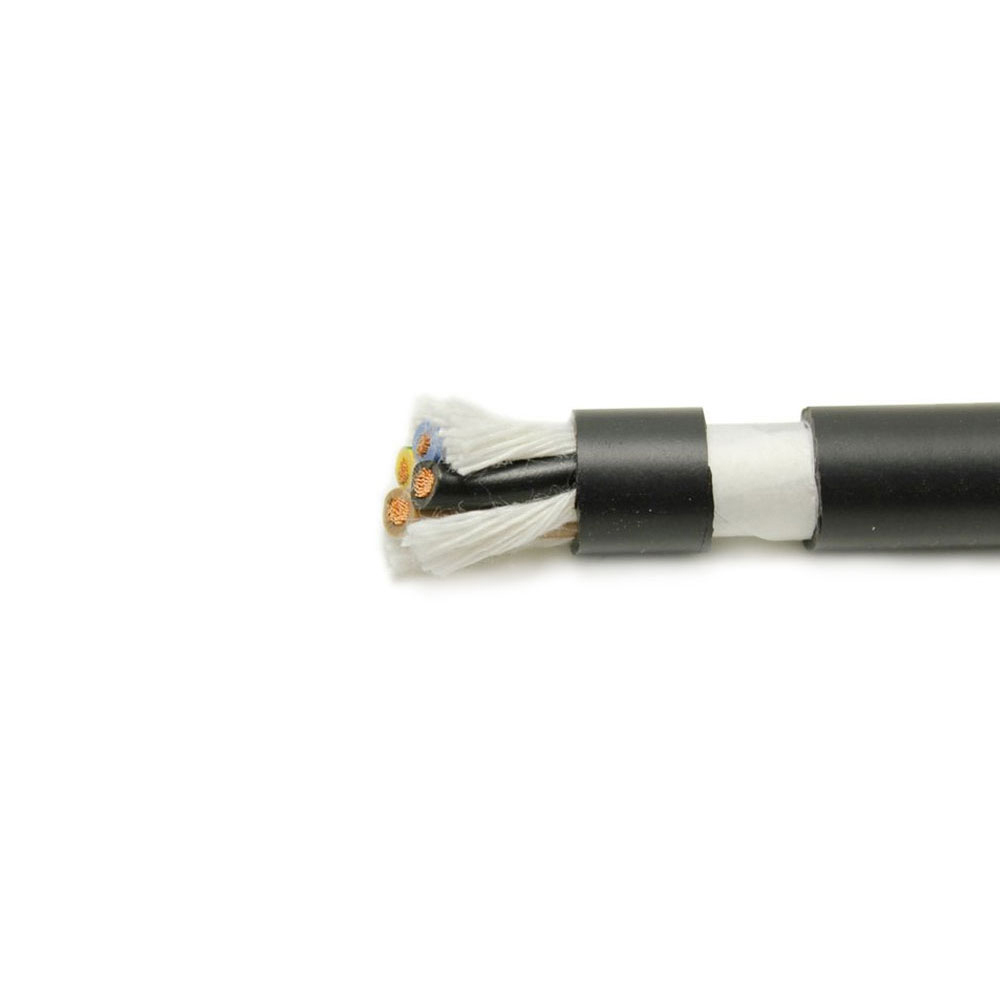

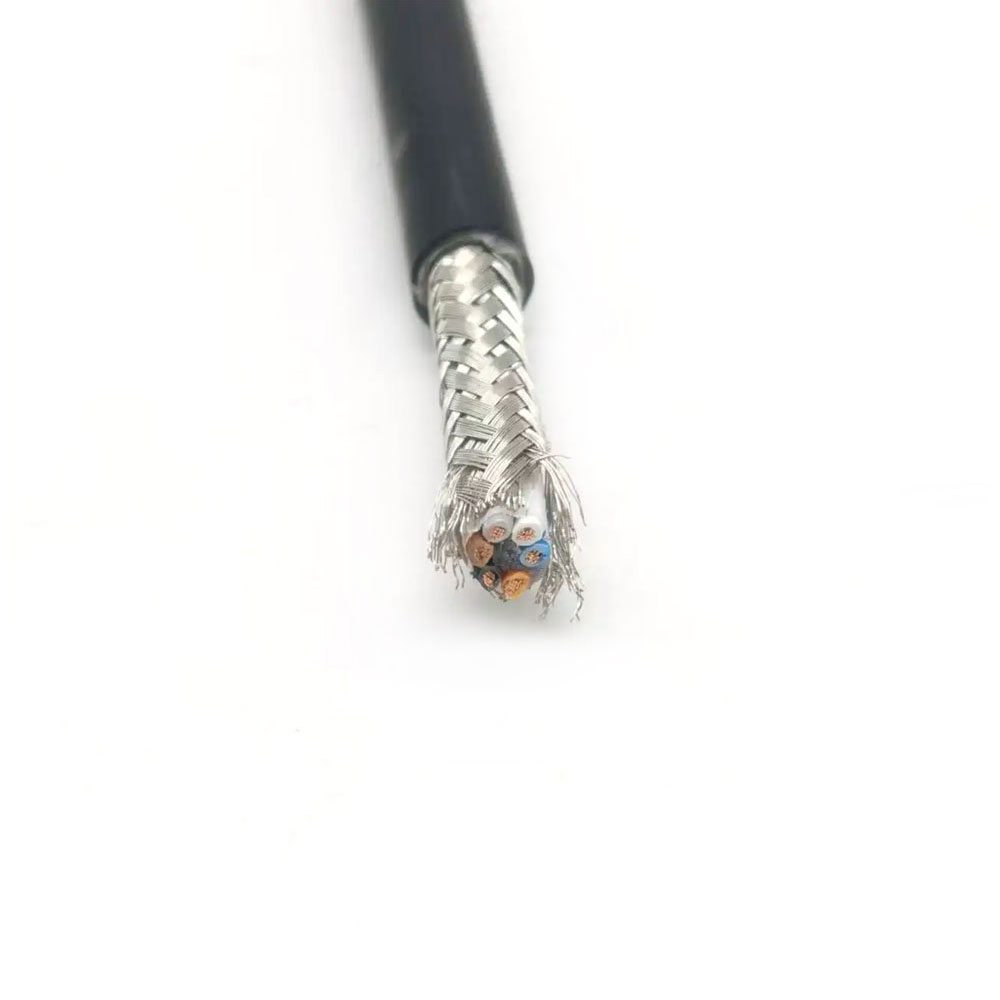

Cavo certificato UL con schermatura multipla UL2517

Vantaggi UL2517
Cavo elettronico standard statunitense per uso generale: conforme allo standard UL 758, adatto per collegamenti interni in vari dispositivi elettronici
Flessibile e facile da cablare: il conduttore morbido a filo sottile facilita la piegatura, adatto per percorsi interni complessi
Identificazione colore standardizzata: offre oltre dieci colori standard per supportare l'identificazione del circuito e la diagnosi dei guasti
Prestazioni elettriche stabili: isolamento uniforme, resistenza alla tensione affidabile
Doppia certificazione per l'accesso al Nord America: supera contemporaneamente la certificazione UL e cUL, consentendo le vendite nei mercati statunitense e canadese

Punti vendita UL2517
Cavo di base per l'industria elettronica nordamericana: ampiamente utilizzato per ponticelli interni nell'elettronica di consumo e nei piccoli elettrodomestici nei mercati statunitense e canadese
Cavo standard certificato UL: è conforme allo standard UL 758 AWM, supportando una rapida certificazione del prodotto per i clienti
Soluzione plug-and-play a basso costo: compatibile con terminali e connettori standard statunitensi, non richiede ulteriore elaborazione di compatibilità
Soluzione economica di collegamento interno: fornisce il cablaggio interno più conveniente per i prodotti elettronici esportati in Nord America
Fornitura stabile e specifiche complete: le dimensioni AWG comuni (30-18 AWG) sono ben fornite e supportano la consegna JIT

Ambito di applicazione UL2517
Ponticelli interni per l'elettronica di consumo: collegamenti di circuiti stampati all'interno di televisori, sistemi audio e console di gioco nei mercati statunitense e canadese
Circuiti di controllo per piccoli elettrodomestici: cablaggio interno della scheda di controllo per elettrodomestici quali macchine da caffè, tostapane e frullatori
Cablaggio interno per apparecchiature da ufficio: collegamenti a bassa tensione all'interno di stampanti, scanner e alimentatori di computer
Circuiti ausiliari per l'elettronica automobilistica: cablaggio interno per caricabatterie per auto, dispositivi di navigazione e dash cam
Riparazione e sostituzione per dispositivi elettronici nordamericani: cavi sostitutivi standard per riparazioni di dispositivi elettronici negli Stati Uniti e in Canada
Certificazioni di conformità: UL

Conduttore: rame ricotto stagnato, struttura a filo sottile.
Coppie di cavi chiave: conformi a UL2501, tra cui:
1. Coppia differenziale USB 2.0 (D /D-)
2. Coppia differenziale USB 3.0 SuperSpeed TX (SSTX /SSTX-)
3. Coppia differenziale USB 3.0 SuperSpeed RX (SSRX /SSRX-)
4. Linea elettrica (VBUS) e linea di terra (GND)
Materiale isolante: polietilene ad alta densità o polietilene espanso, utilizzato per ottenere un'impedenza differenziale di 90 Ω.
Struttura delle coppie di cavi: quattro coppie differenziali, identiche nella struttura a UL2501, che utilizzano schermatura indipendente a strati.
Struttura schermante: Schermatura multistrato:
• Ciascuna coppia di differenziali SuperSpeed è dotata di schermatura indipendente in foglio di alluminio.
• Schermatura complessiva in maglia di rame intrecciata (tipicamente copertura ≥65%).
Guaina: Cloruro di polivinile (PVC) o poliolefina ritardante di fiamma.
Impedenza caratteristica: Impedenza differenziale: 90Ω ±15% (per coppie SuperSpeed).
Tensione nominale: 30 V CC (linea di alimentazione VBUS).
Temperatura operativa a lungo termine:** da 60°C a 80°C.
Velocità di trasferimento dati: USB 3.0: 5 Gbps (SuperSpeed); USB 2.0: 480Mbps.
Lunghezza massima: consigliata ≤3 metri.
Resistenza CC: requisiti rigorosi per i conduttori VBUS e GND per garantire la capacità di erogazione di potenza (900 mA a 5 V).
