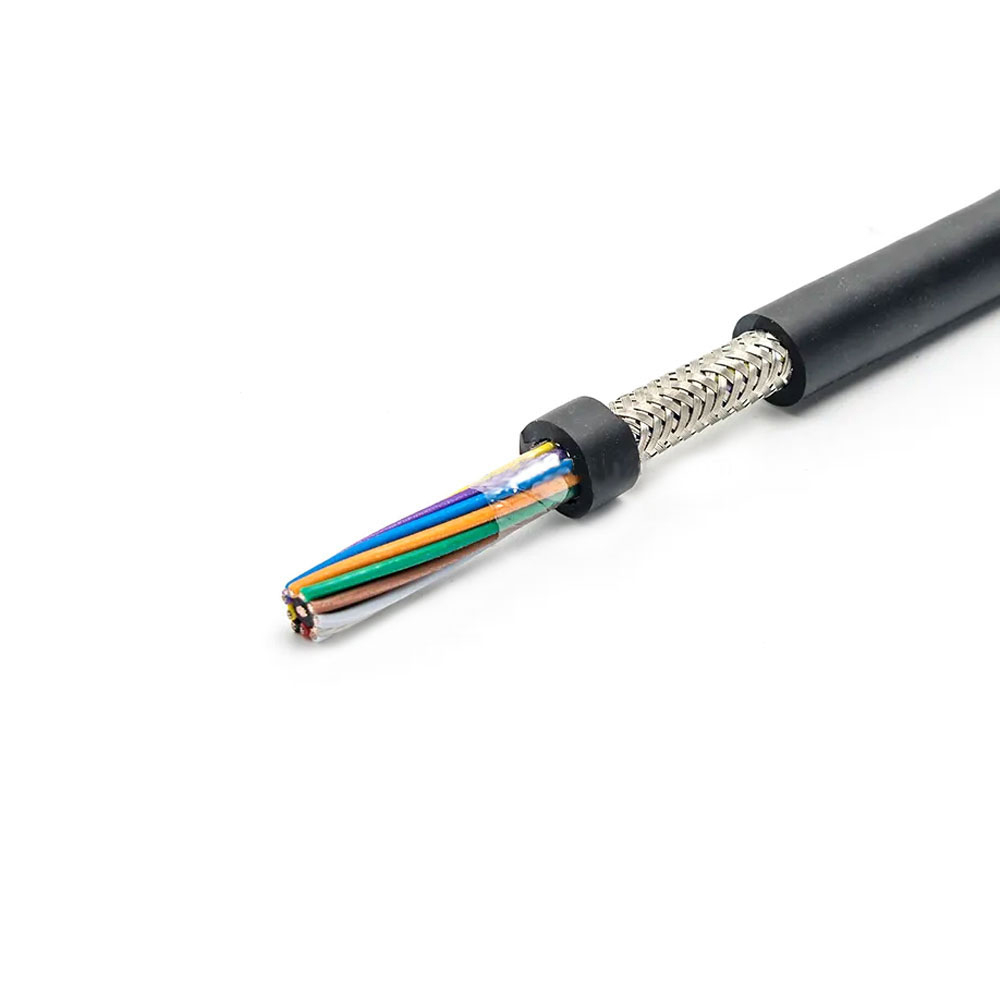

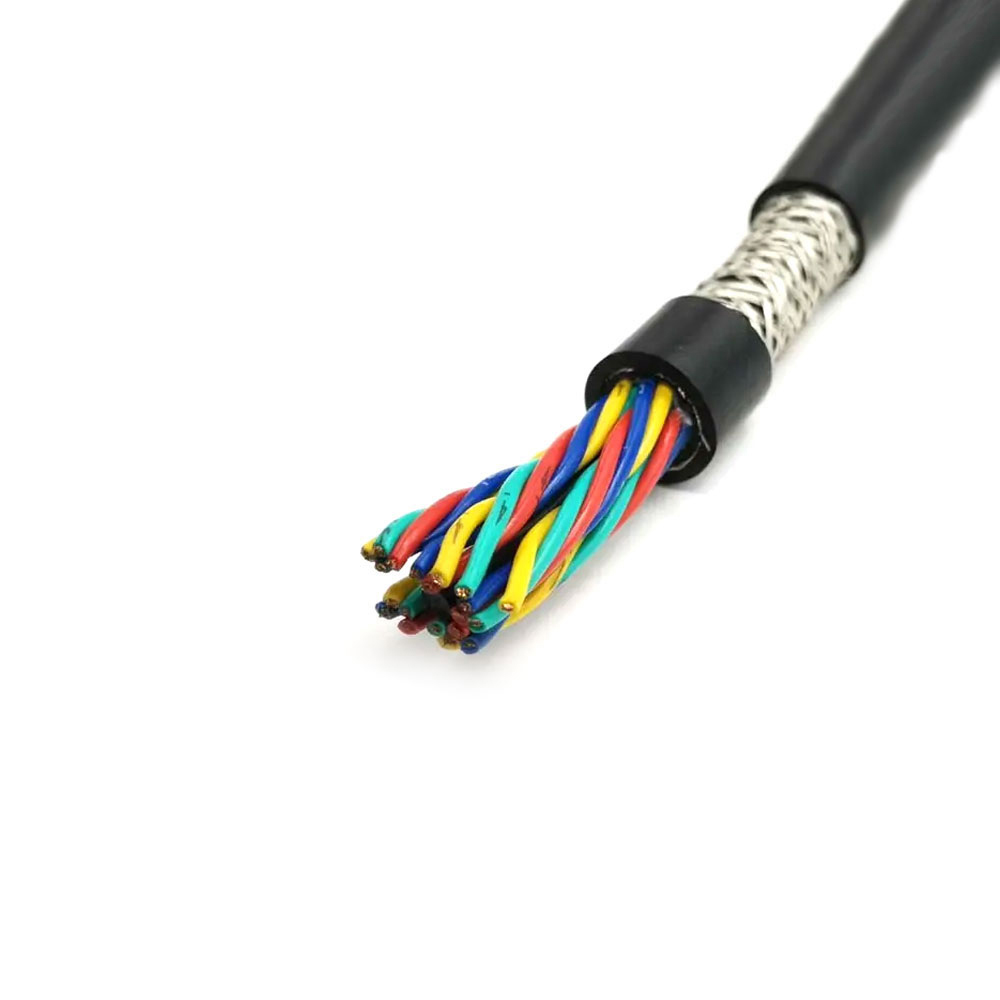

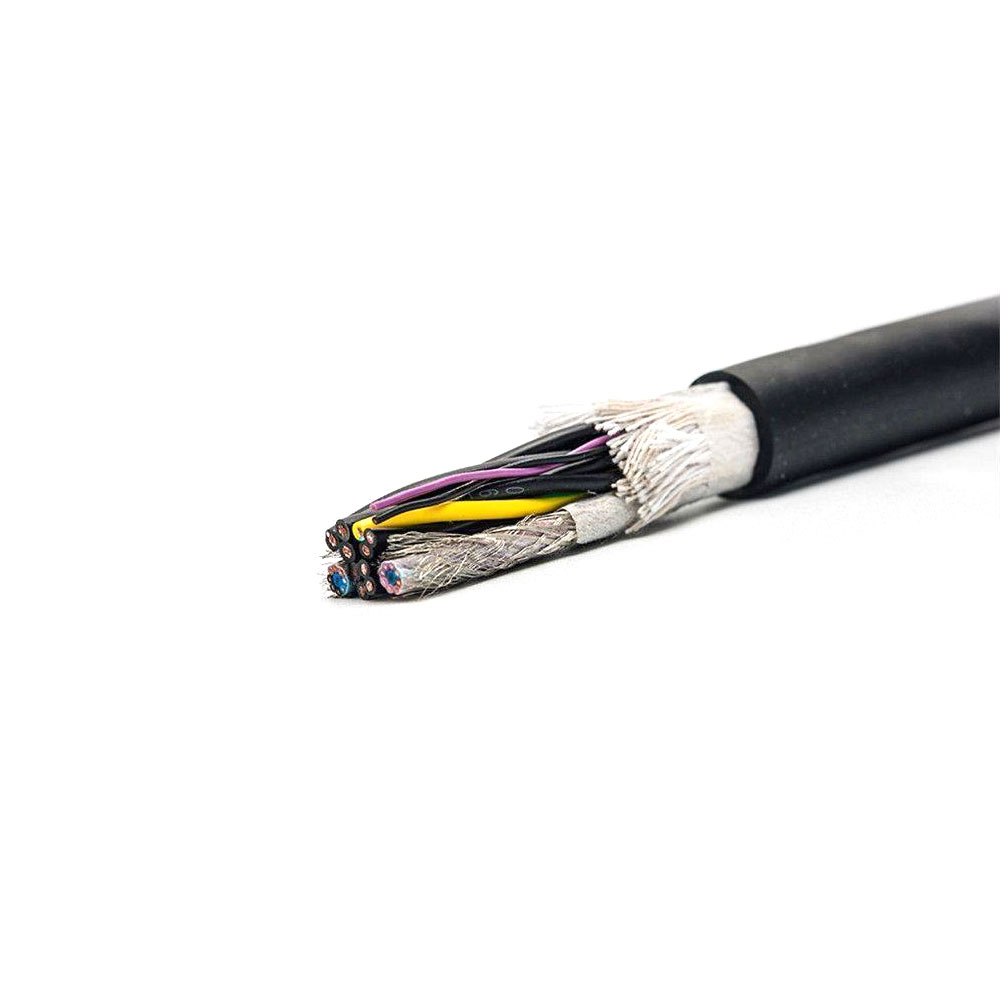

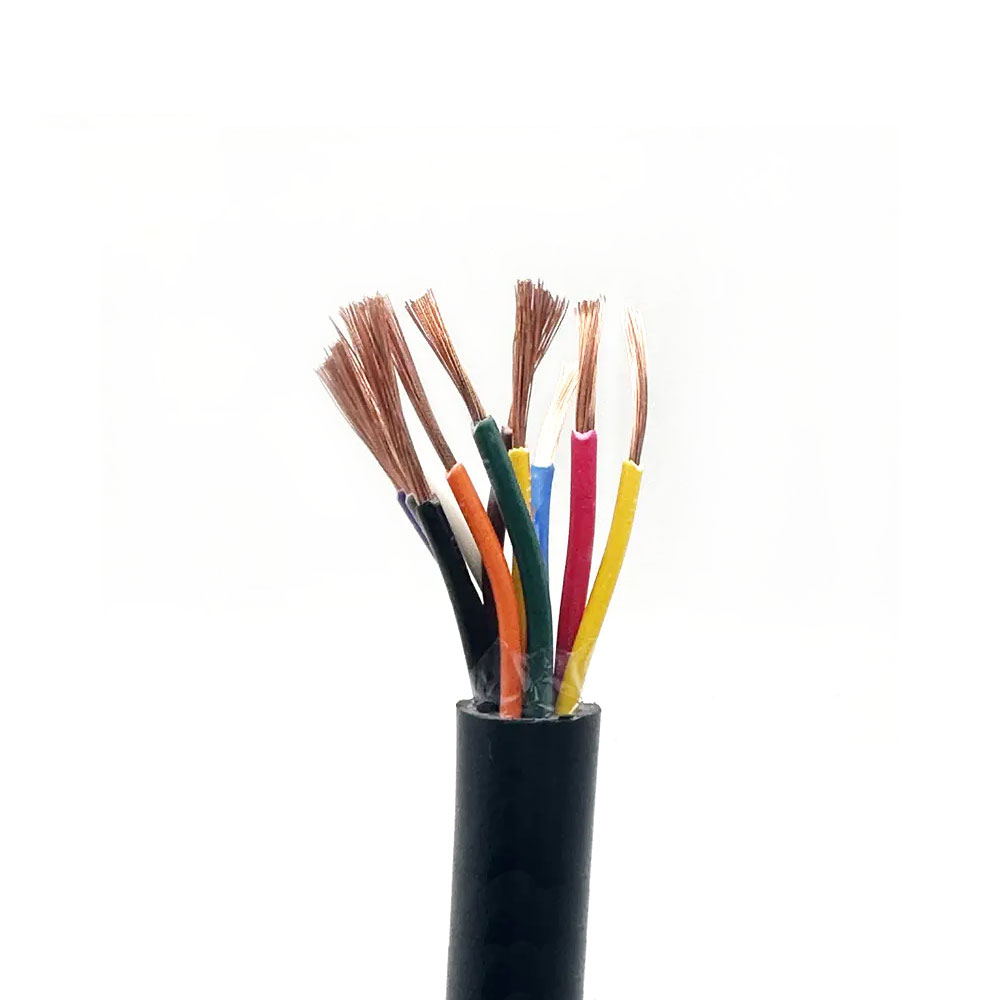

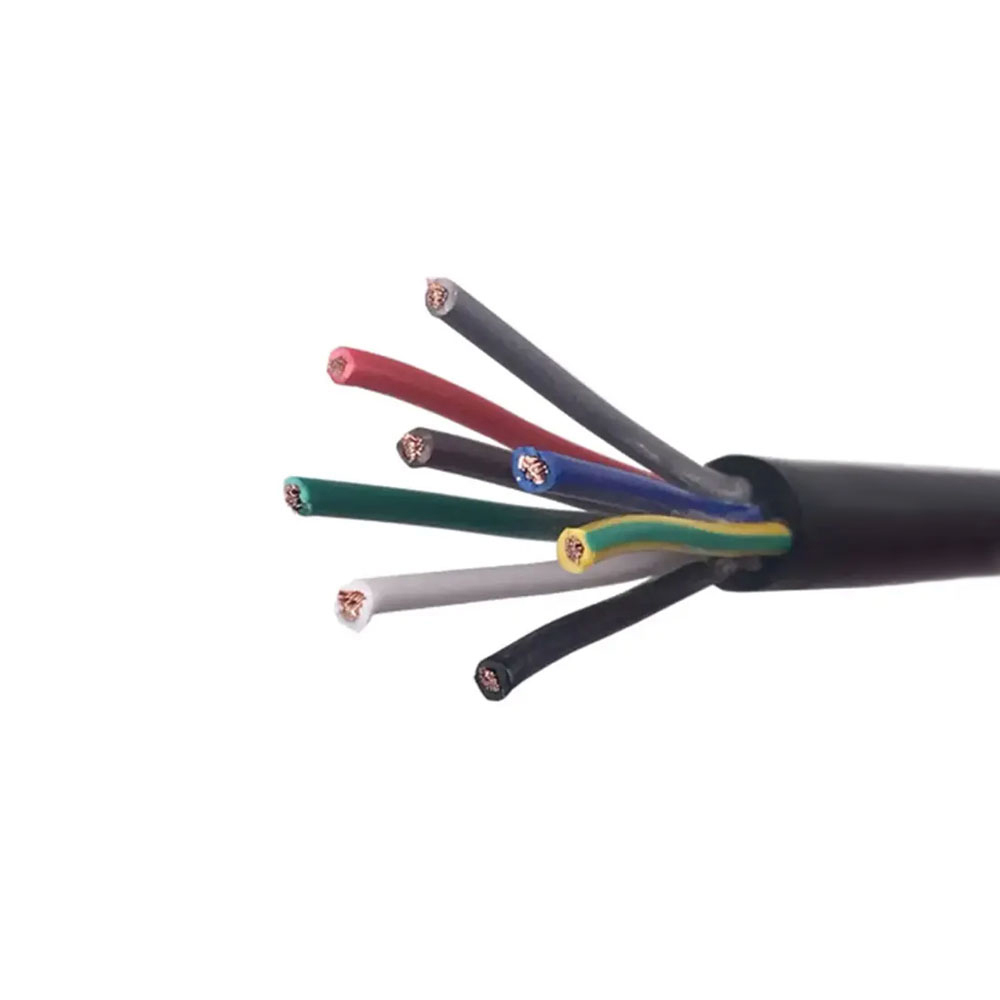

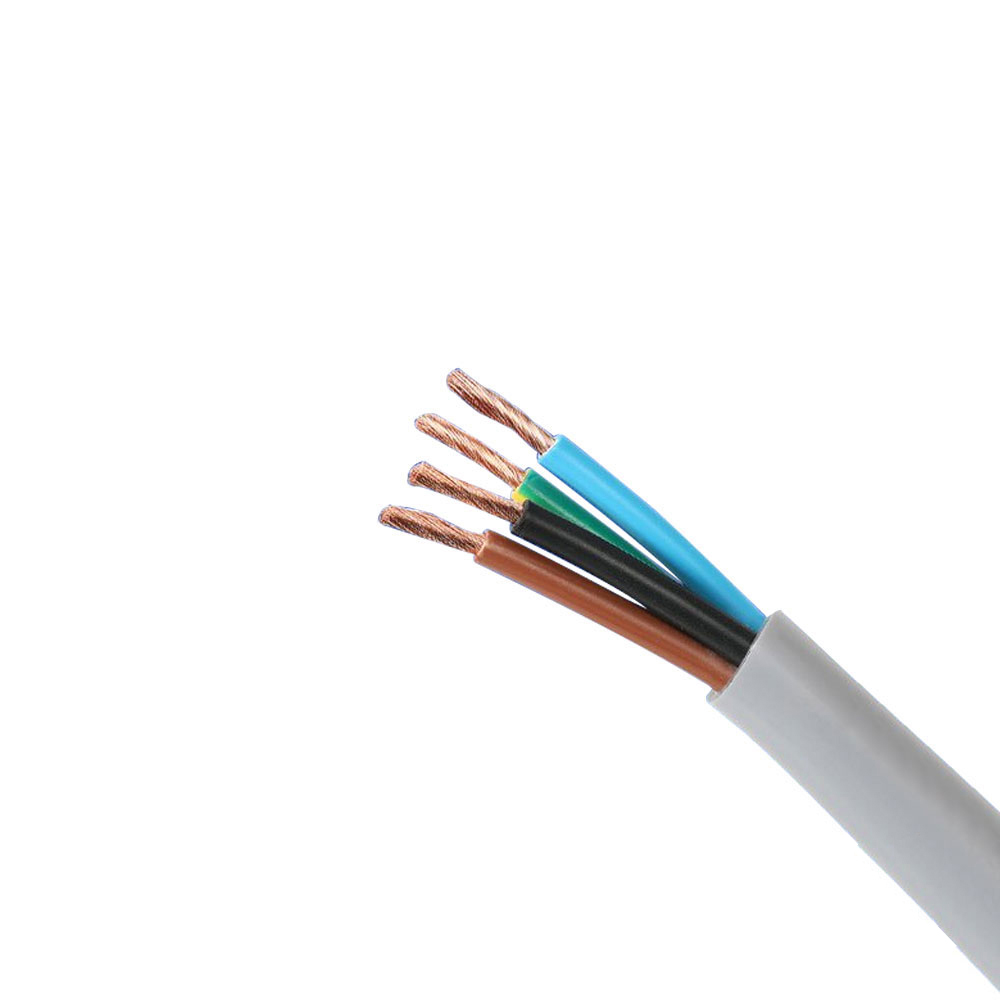

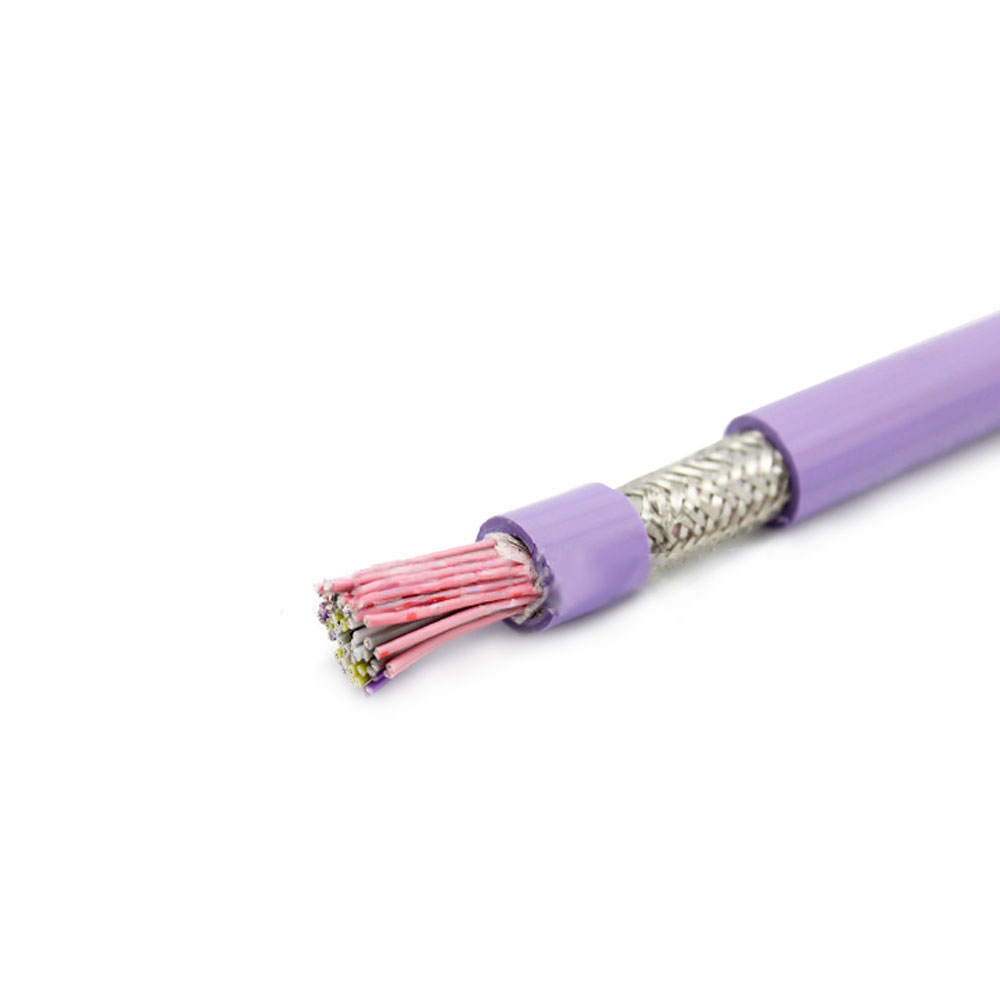

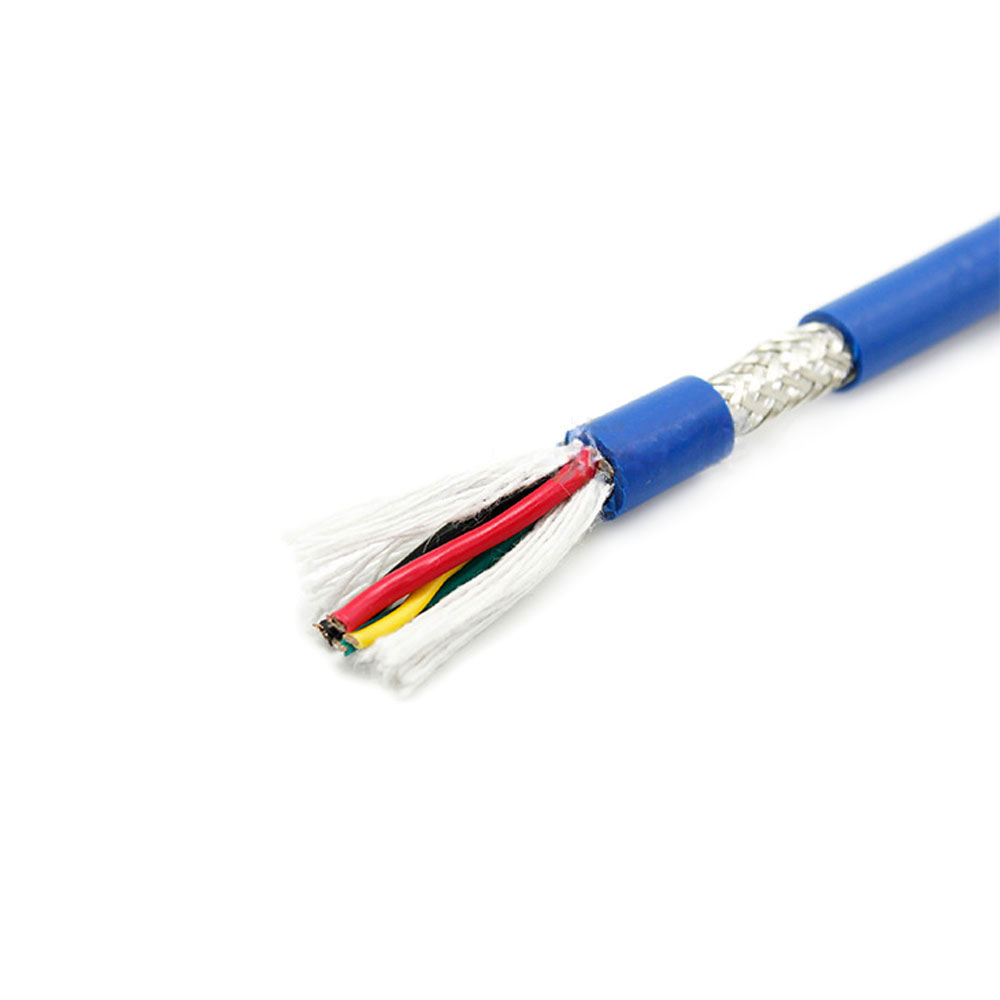

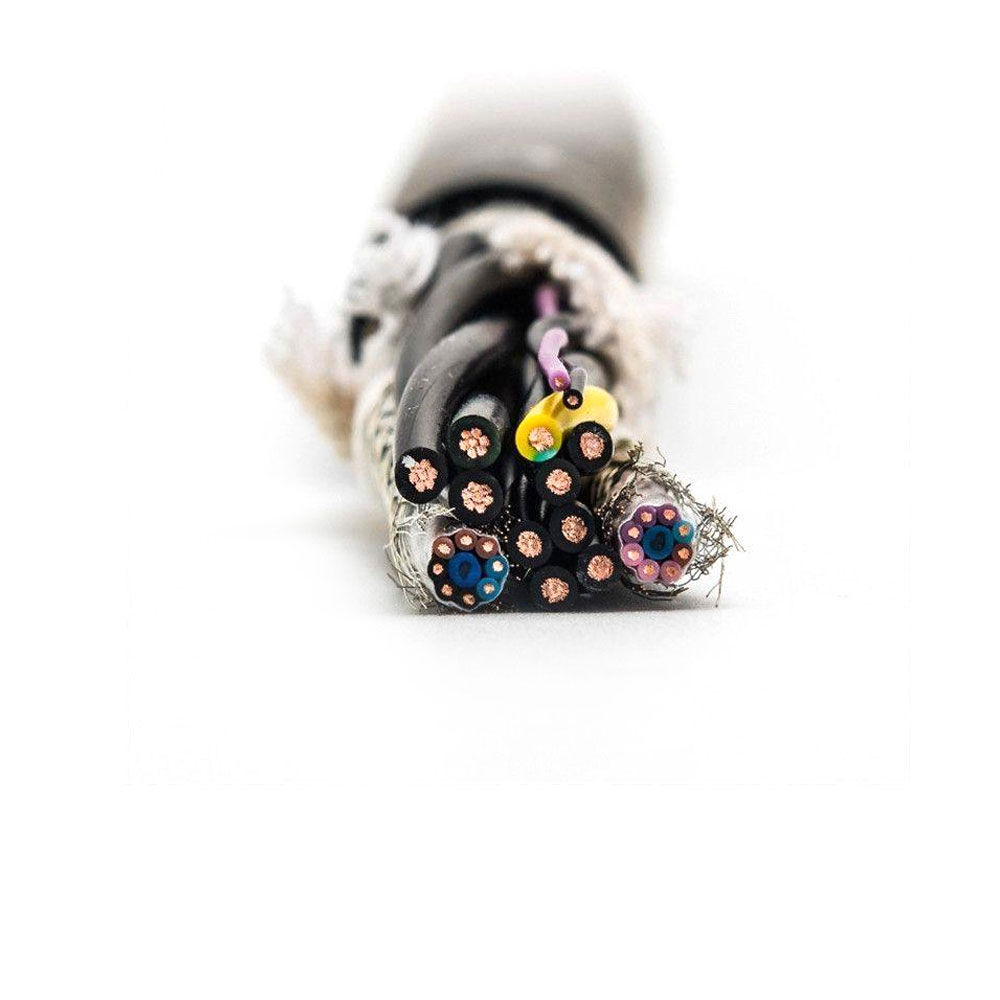

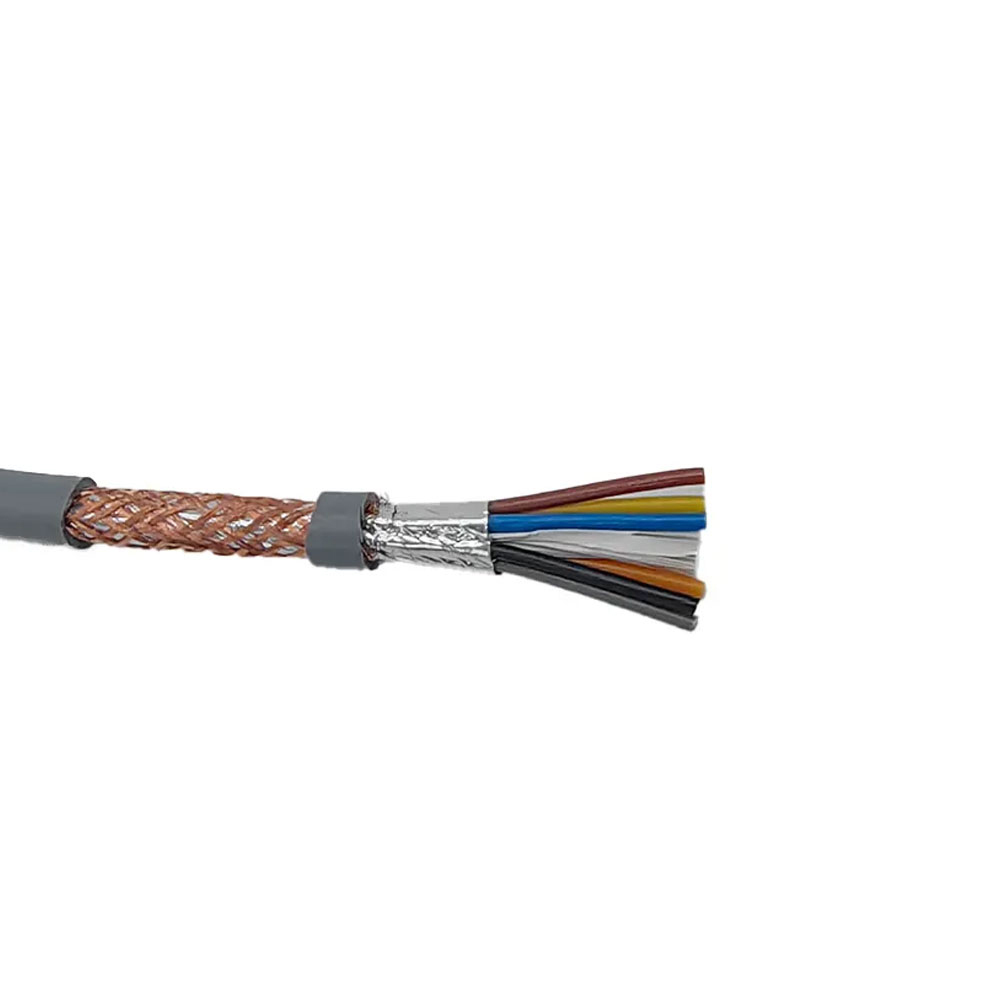

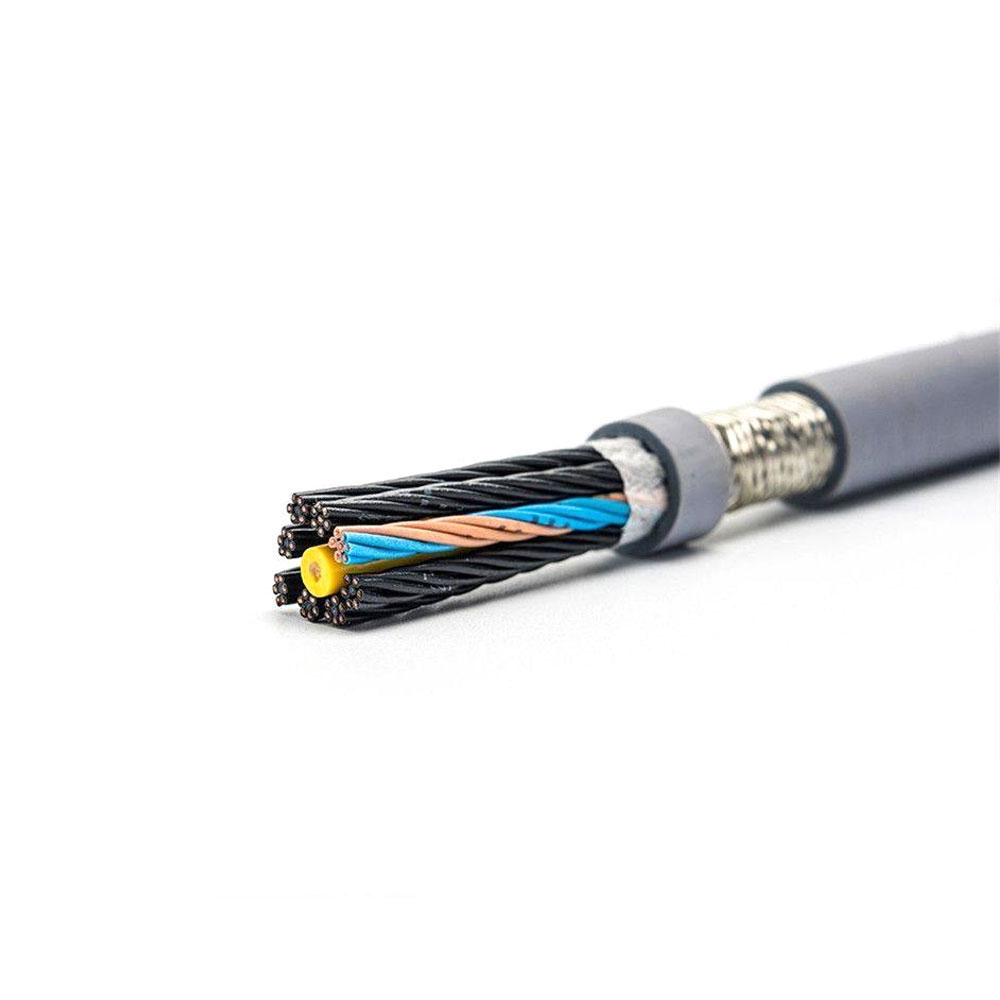

UL2501 Efficace cavo certificato UL anti-interferenza

Vantaggi UL2501
Design flessibile della schermatura single-core: può essere utilizzato singolarmente o combinato in più cavi per soddisfare i diversi requisiti del loop di segnale
Altamente flessibile e facile da cablare: conduttore morbido a filo sottile combinato con guaina in PVC, adatto a scenari con vincoli di spazio
Schermatura efficace contro le interferenze: la schermatura in foglio di alluminio sopprime efficacemente le interferenze elettromagnetiche, garantendo la purezza del segnale
Doppia certificazione USA-Canada: supera contemporaneamente la certificazione UL e cUL, consentendo l'accesso al mercato nordamericano
Eccellente rapporto costo-efficacia: significativo vantaggio di prezzo rispetto ai cavi schermati unipolari, adatti per l'approvvigionamento di grandi quantità

Punti di vendita UL2501
Cavo schermato unipolare standard per il Nord America: ampiamente utilizzato per la trasmissione di segnali a punto singolo in strumenti, misuratori e apparecchiature di controllo industriale nei mercati statunitense e canadese
Cavo unipolare con doppia certificazione: la certificazione UL cUL supporta il rapido ingresso nella catena di fornitura di apparecchiature di precisione del Nord America
Soluzione plug-and-play a punto singolo: compatibile con connettori single-core come BNC e RCA, semplificando il cablaggio del segnale ad alta frequenza
Scelta economica di schermatura a punto singolo: fornisce cavi di segnale a basso costo per apparecchiature di test e apparecchiature audio esportate in Nord America
Specifiche flessibili e fornitura rapida: supporta la personalizzazione AWG 30–20, gamma di colori completa, supporta una risposta rapida per piccoli lotti

Ambito di applicazione UL2501
Connessioni di segnale per strumenti di test: cavi della sonda dell'oscilloscopio, cavi di uscita del generatore di segnali, cavi di ingresso dell'acquisizione dati
Cablaggio interno per apparecchiature audio: cavi di ingresso/uscita dell'amplificatore, cavi di segnale del mixer, cavi di collegamento dell'apparecchiatura di registrazione
Cablaggio di sensori per apparecchiature mediche: cavi di sensori per apparecchiature di monitoraggio della vita, cavi di segnale per dispositivi di imaging medico
Segnali a punto singolo per apparecchiature di controllo industriale: cavi di ingresso analogico PLC, cavi schermati per sensori di temperatura, cavi di collegamento del trasmettitore di pressione
Ausiliario RF per apparecchiature di comunicazione: cavi di calibrazione dell'antenna della stazione base, cavi di collegamento per test del modulo RF
Certificazioni di conformità: UL

Conduttore: rame ricotto stagnato, struttura a filo sottile.
Coppie di cavi principali: un doppino intrecciato per USB 2.0 (D /D-), due doppini intrecciati schermati per USB 3.0 (SSTX /-, SSRX /-), insieme ai cavi di alimentazione e di terra.
Materiale isolante: polietilene ad alta densità o polietilene espanso, utilizzato per ottenere un'impedenza differenziale di 90 Ω.
Struttura delle coppie di fili: Quattro coppie differenziali:
1. Coppia differenziale USB 2.0: non schermata o leggermente schermata.
2. Coppia differenziale USB 3.0 SuperSpeed ​​TX: schermata in modo indipendente.
3. Coppia differenziale USB 3.0 SuperSpeed ​​RX: schermata in modo indipendente.
4. Coppia di cavi di alimentazione: VBUS e GND, generalmente più spessi.
Schermatura a strati: Struttura di schermatura multistrato:
• Ciascuna coppia di differenziali SuperSpeed è dotata di schermatura indipendente in foglio di alluminio.
• La struttura complessiva utilizza una schermatura in rete di rame intrecciata (tipicamente copertura ≥65%).
Guaina: cloruro di polivinile (PVC) o poliolefina ritardante di fiamma, con rigorosi limiti di diametro esterno per garantire la compatibilità con le spine USB-A/B standard.
Impedenza caratteristica: Impedenza differenziale: 90Ω ±15% (per coppie SuperSpeed), fondamentale per garantire l'integrità del segnale ad alta velocità a 5 Gbps.
Tensione nominale: 30 V CC (cavo di alimentazione VBUS).
Temperatura operativa a lungo termine: da 60°C a 80°C (comune).
Velocità di trasferimento dati: USB 3.0: 5 Gbps (SuperSpeed); USB 2.0: 480 Mbps (alta velocità), compatibile con le versioni precedenti.
Lunghezza massima: consigliata ≤3 metri (lunghezza tipica per garantire prestazioni secondo le specifiche USB 3.0).
Resistenza CC: requisiti rigorosi per i conduttori VBUS e GND per garantire una capacità di erogazione di potenza sufficiente (ad esempio, 900 mA a 5 V).
