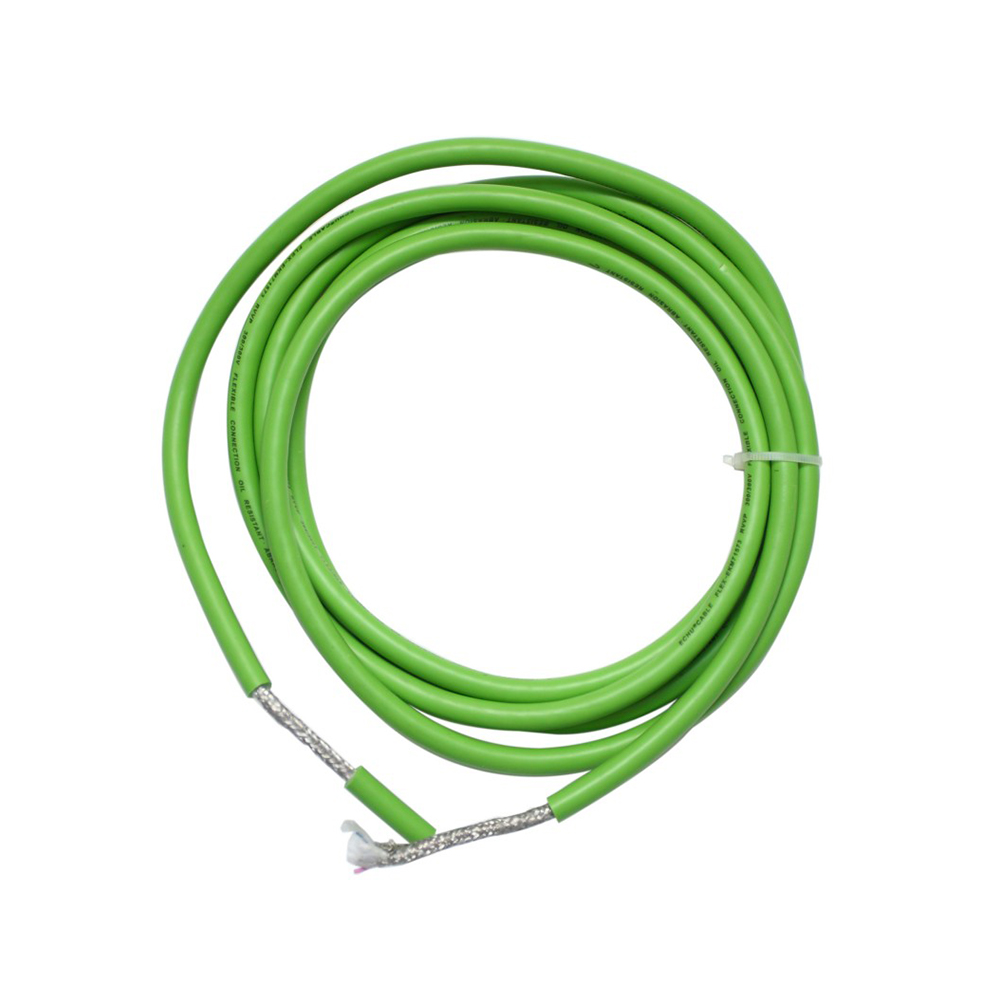

Cavo robot in PVC JQR-246P, schermatura completa in rame

Garanzia dell'integrità del segnale:
Il design della schermatura a strati isola efficacemente la diafonia tra le linee di alimentazione e le linee sensibili di controllo/segnale, impedendo al rumore ad alta frequenza dei servoazionamenti di influenzare il feedback dell'encoder o la comunicazione del bus, riducendo così i tassi di errore.
Durabilità dinamica economica:
Pur fornendo una buona schermatura, mantiene l'elevato rapporto costo-efficacia e i milioni di cicli di piegatura dei cavi robotici in PVC, soddisfacendo i requisiti di resistenza della maggior parte degli scenari di automazione industriale.
Protezione ambientale di base:
La guaina in PVC offre una protezione fondamentale contro olio, grasso, refrigerante e umidità, soddisfacendo le esigenze degli ambienti industriali generali.
Ambito di applicazione: utilizzato per la trasmissione affidabile di segnali misti di potenza e sensibili in apparecchiature di automazione industriale generale in cui esistono determinate interferenze elettromagnetiche e il cavo deve resistere a movimenti alternativi a frequenza medio-alta.
Vantaggi del cavo robot in PVC JQR-246P
Strato schermante completamente intrecciato in rame: utilizza una schermatura intrecciata in filo di rame stagnato ad alta densità con una copertura ≥85%, sopprimendo efficacemente le interferenze elettromagnetiche e garantendo una trasmissione stabile dei segnali di controllo del robot.
Design dinamico altamente flessibile: i conduttori in rame finemente intrecciati privi di ossigeno combinati con la guaina in elastomero di PVC raggiungono un raggio di curvatura minimo di 5 volte il diametro esterno, adatto per scenari di accelerazione ad alta frequenza nei giunti dei robot.
Struttura resistente alla torsione e all'usura: il passo di cordatura ottimizzato del nucleo del cavo e la formula della guaina resistente allo strappo resistono a torsioni e attriti ripetuti nei sistemi portacavi dei robot.
Resistenza all'olio e adattabilità ambientale: la guaina in PVC è resistente all'olio, agli acidi deboli e agli alcali, rendendola adatta ad ambienti industriali complessi come la produzione automobilistica e l'assemblaggio elettronico.
Certificazione sicura e affidabile: certificato UL/CE, con ritardante di fiamma conforme agli standard IEC 60332, che soddisfa i requisiti di sicurezza delle apparecchiature automatizzate.

Punti di vendita del prodotto
Cavi specializzati per robot industriali: fornisce soluzioni di trasmissione integrate per alimentazione, segnali e controllo in apparecchiature automatizzate come robot a sei assi e robot SCARA.
Garanzia del segnale anti-interferenza: il design con schermatura completa in rame garantisce una trasmissione stabile e priva di distorsioni dei segnali dell'encoder del servomotore e delle comunicazioni bus in ambienti elettromagnetici forti.
Durata dinamica a ciclo lungo: supera 10 milioni di test di flessione delle catene portacavi, adatto per scenari di funzionamento continuo ad alta intensità come la saldatura automobilistica e la movimentazione dei materiali.
Cavo robot economico: ottimizza i costi soddisfacendo i requisiti di prestazioni dinamiche, fornendo una scelta conveniente per progetti di automazione di piccole e medie dimensioni.
Compatibilità con sostituzione rapida: diametro esterno e design dell'interfaccia standardizzati, compatibili con canali via cavo e connettori dei principali marchi di robot, riducendo i tempi di inattività per la manutenzione.

Conduttore: filo di rame sottile privo di ossigeno (classe 5 o 6), appositamente cordato. Intervallo della sezione trasversale: da 0,25 mm² a 16 mm² (comune).
Isolamento: PVC flessibile speciale o elastomero, codificato a colori.
Struttura principale: integrazione multi-core (ad esempio 4, 8, 12, 19 core, ecc.), tra cui:
• Linee elettriche
• Linee di controllo/segnale (tipicamente doppini intrecciati per ridurre la diafonia interna)
• Linee bus/feedback (ad esempio coppie di encoder)
Guaina/imbottitura interna: PVC flessibile o cotone riempitivo, che fissa i nuclei e riduce l'attrito interno.
Struttura di schermatura (caratteristica principale): Schermatura completa in rame:
1. Schermatura delle coppie: le coppie di segnali critici (ad esempio, encoder, bus di comunicazione) possono utilizzare una schermatura indipendente in foglio di alluminio.
2. Schermatura generale: rete intrecciata in rame stagnato ad alta densità, copertura ≥80%, che fornisce una schermatura elettromagnetica completa e una messa a terra affidabile.
Guaina esterna: cloruro di polivinile modificato, con buona flessibilità, resistenza all'abrasione, resistenza all'olio (IEC 60811-2-1) e resistenza ai raggi UV. Tipicamente grigio o nero.
Tensione nominale: 300/500 V o 0,6/1 kV.
Tensione di prova: da 1500 V a 3000 V (50 Hz, 1 minuto).
Temperatura operativa a lungo termine: Mobile: da -5°C a 70°C; Fisso: da -15°C a 70°C.
Raggio minimo di curvatura: installazione mobile (nelle catene portacavi): da 7,5 × D a 10 × D (D: diametro esterno del cavo).
Durata di piegatura: da 2 a 5 milioni di movimenti alternativi nelle catene portacavi.
Prestazioni di torsione: può sopportare una torsione continua di ±180°/metro.
Classificazione ignifuga: conforme alla norma IEC 60332-1-2.
